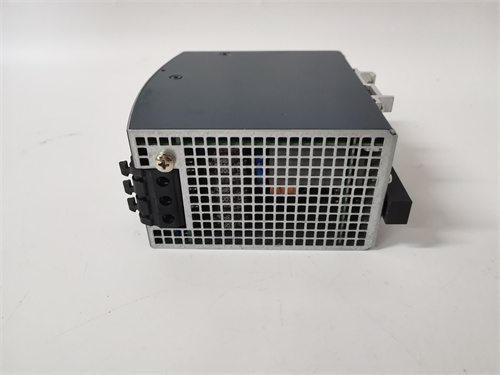

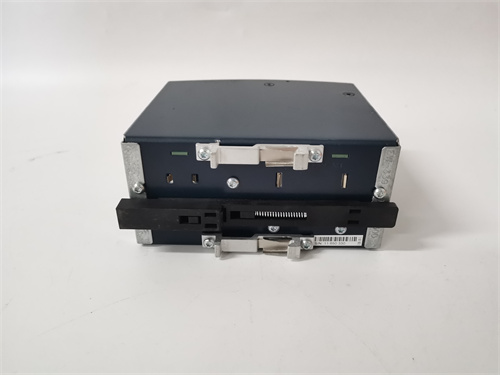

Emerson 1X00569H01

产品描述

Emerson 1X00569H01 是 Emerson（艾默生）旗下西屋（Westinghouse）或 Ovation 分布式控制系统（DCS）平台中的一款关键电源供应模块。该模块作为系统机柜或控制器节点的核心电源转换单元，负责将输入的原始交流或直流工业电源，转换为纯净、稳定且隔离的多路直流电压，以供控制器处理器、存储器、通信卡及所有关联的输入/输出（I/O）模块运行。Emerson 1X00569H01 专为高可用性和容错性设计，通常可配置为并行冗余（N+1）模式运行，以消除电源单一故障点，确保控制系统在发电厂、石油化工等连续过程工业中的不间断运行。整个控制节点的可靠运行都依赖于 Emerson 1X00569H01 的精确、稳定输出，使其成为保障24/7关键任务系统可用性的基石。

产品参数

• 制造商和型号: Emerson (Westinghouse) 1X00569H01

• 功能: 冗余、可热插拔电源供应单元（PSU），适用于 WDPF/Ovation DCS

• 系统兼容性: Westinghouse WDPF， Emerson Ovation DCS（特定机箱/节点型号）

• 输入电压: 宽范围交流输入，典型值为 85-264V AC，47-63 Hz，适用于全球电网。

• 输出电压: 提供多路隔离直流输出。标准输出包括 +5V DC（数字逻辑）、±12V DC 或 ±15V DC（模拟电路和通信）以及 +24V DC（现场设备电源）。

• 输出功率: 额定总功率（例如 250W， 400W），以满足其关联控制器及I/O模块的最大配置负载。

• 冗余性: 设计用于真正的负载共享、并行冗余操作。具备均流和隔离二极管。

• 热插拔能力: 可在系统运行状态下插入或拔出，无需关闭控制节点。

• 保护功能: 全面的保护机制，包括：输入浪涌保护、过压保护（OVP）、过流保护（OCP）、过温保护和短路保护。

• 状态指示: 前面板配备多种LED指示灯，用于显示交流电源正常、直流输出正常、单元故障和负载共享状态。

• 冷却方式: 采用内部温控风扇进行强制风冷。

• 外形尺寸: 模块化机箱安装单元，设计用于安装在 Ovation 系统机柜内的专用电源插槽或托架中。

优势和特点

Emerson 1X00569H01 的主要优势在于其工程设计的高可靠性及其与 DCS 架构的无缝集成，能够提供满足系统电子设备精确噪声和稳定性要求的电源。其关键特点包括真正的热插拔能力，可在不中断过程的情况下进行维护；先进的均流技术确保冗余单元间电流均匀分配，优化寿命。该模块提供高效的电能转换和低纹波/噪声输出，保证了电源品质。Emerson 1X00569H01 通过 LED 提供详细的本地诊断，并能将故障状态集成到 DCS 软件中进行集中报警管理。其坚固的设计确保了在受控工业环境中的长期稳定运行。

应用领域案例

Emerson 1X00569H01 广泛应用于发电和大型过程工业中 Emerson Ovation 系统的关键控制节点。它通常安装在化石燃料电厂的机组主控制器机柜、核电站的非安全相关控制机柜，以及大型远程 I/O 站中，为这些节点的所有电子设备供电。其冗余特性使其成为对运行连续性要求极高的锅炉控制、汽轮机顺序控制和安全相关辅助系统的首选电源方案。因此，Emerson 1X00569H01 是实现现代基础负载电厂所需高可用性的战略性组件。

与竞品对比

作为专有的系统集成组件，Emerson 1X00569H01 在功能上没有其他制造商的直接等价物。其对比主要在于同系列内不同功率等级或外形尺寸的其他 PSU 型号。与标准工业热插拔电源相比，Emerson 1X00569H01 的优势在于保证的机械集成度、连接器兼容性、预设的输出电压配置以及与系统热环境和 EMI 环境的已验证性能匹配。其价值在于作为经过验证和批准的组件，能确保整个系统的保修、性能和安全性合规。

选用建议与注意事项

1. 必须精确匹配: Emerson 1X00569H01 必须是原装型号的精确替换件。必须验证其输入电压连接器类型、输出电压设定点、电流额定值、功率规格、引脚定义和物理尺寸与原装单元完全一致。使用不正确或功率不足的 PSU 可能导致立即损坏或潜在故障。

2. 从授权或认证渠道采购: 此组件处理高功率且是系统安全的基础。务必从授权的 Emerson 分销商或经过认证的、信誉良好的工业电源翻新部件专业供应商处采购。Emerson 1X00569H01 的链接必须指向绝对可靠的来源，以避免假冒或劣质产品带来的火灾和设备损坏风险。

3. 负载审核: 在安装前，确保现有节点的总负载计算未超过 Emerson 1X00569H01 的额定容量。随着时间推移，新增模块可能增加了负载。

4. 安全第一 - 高压危险: 此模块的输入端带有致命的交流线电压。在操作电源之前，务必对进入整个机柜的交流电源执行断电、上锁和挂牌（LOTO）程序，除非您接受过专门培训并配备适当个人防护装备（PPE）以在冗余系统中执行带电热插拔。

5. 初始运行监控: 在冗余系统中安装新模块后，监控“负载共享”指示灯，验证两个单元是否适当分担电流。检查模块本身及 DCS 软件中是否有任何报警指示。

6. 预防性维护: 即使具备冗余功能，也应安排定期预防性维护。包括清洁进气滤网、检查风扇是否有异常噪音以及在负载下验证输出电压。在对 Emerson 1X00569H01 进行维护时，务必备好经过验证的备件，以便在发现问题时立即进行热更换。
