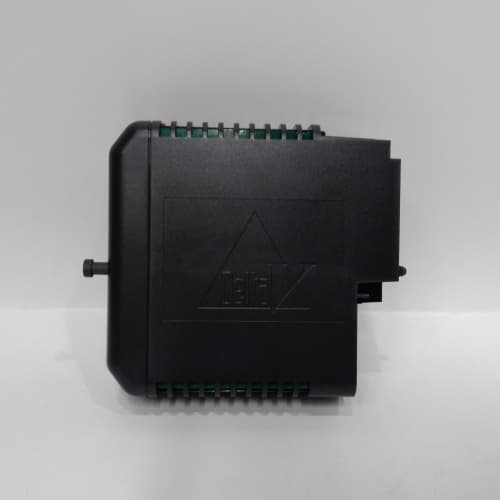

EMERSON KJ4001X1-CA1

产品描述

EMERSON KJ4001X1-CA1 是艾默生过程管理（Emerson Process Management）为其核心产品——DeltaV™ 分布式控制系统（DCS）设计的一款高性能控制器机架电源模块。该电源模块是DeltaV系统机柜中的关键基础设施组件，专门为安装在CHARacterization Module (CHARM) 机架中的控制器、通信模块和电子I/O卡件提供稳定、可靠、冗余的直流电源。作为DeltaV系统物理架构的“心脏”，KJ4001X1-CA1 负责将输入的单相交流电（通常为120/240V AC）转换为电子模块工作所需的多种直流电压（如+5VDC， ±15VDC等）。其设计严格遵循DeltaV系统对高可用性和安全性的要求，支持并联冗余运行和热插拔更换（在冗余配置下），确保控制器机架在任何单点电源故障时都能持续运行。因此，在化工、制药、石油天然气等连续过程工业中，EMERSON KJ4001X1-CA1 电源模块是保障整个DeltaV控制系统7x24小时不间断稳定供电的核心硬件。

产品参数

• 品牌与系列： EMERSON， DeltaV™ DCS 系统

• 产品型号： KJ4001X1-CA1

• 产品类型： 控制器机架电源模块（用于CHARM I/O系统）

• 输入电压： 通常为100-240 VAC， 47-63 Hz， 自动适应，全球通用。

• 输出电压： 多路直流输出，为DeltaV控制器和电子I/O卡件供电（例如 +5 VDC， +15 VDC， -15 VDC）。

• 输出功率/电流： 额定功率足以满足一个满载控制器机架的功耗需求（具体功率值需参考手册）。

• 冗余功能： 支持N+1冗余配置。多个电源模块可并联工作，均分负载，单个模块故障不影响机架供电。

• 热插拔支持： 在冗余配置和系统允许下，支持在线更换故障电源模块，无需停机。

• 保护功能： 具备输入过压/欠压保护、输出过压保护、输出过流及短路保护、过热保护。

• 通信与诊断： 可能通过背板通信提供电源状态、负载和故障信息至DeltaV系统软件，便于远程监控。

• 安装方式： 模块化设计，插入DeltaV控制器机架（如KJ3001X1-BA1）的专用电源槽位。

• 冷却方式： 通常采用强制风冷，内置风扇。

• 认证： 符合CE， cULus， ATEX（可选）等国际安全标准。

优势与特点

1. 极高的系统可用性： EMERSON KJ4001X1-CA1 的冗余和热插拔设计是DeltaV系统高可用性架构的关键一环，最大程度地消除了电源单点故障风险，满足了过程工业对连续生产的要求。

2. 卓越的电气性能与可靠性： 专为DeltaV电子模块设计，提供低纹波、高稳定的纯净直流电源，有效防止因电源噪声导致的控制器复位、通信中断或I/O信号异常。其工业级设计和严格测试确保了长寿命和高可靠性。

3. 无缝的系统集成与诊断： 作为原厂电源，它与DeltaV控制器机架在机械、电气和通信上完美匹配。电源状态和健康信息可集成到DeltaV操作站和诊断工具中，实现预测性维护和快速故障定位。

4. 全球通用的输入电压： 宽范围的自动适应输入电压使其能部署在全球任何电网环境下，无需更改硬件配置。

5. 简化维护与降低生命周期成本： 热插拔特性显著减少了维护时间窗口和对生产的影响。其长期的备件供应和技术支持保障了DeltaV系统整个生命周期的稳定运行。

应用领域与案例

EMERSON KJ4001X1-CA1 电源模块专用于配置了DeltaV CHARM I/O系统的控制器机架，广泛应用于对控制可靠性要求极高的流程工业。

• 应用领域： 石油化工、精细化工、制药、生物技术、油气开采与处理、食品饮料、造纸。

• 应用案例： 在一个大型制药厂的活性药物成分（API）生产车间，反应釜的精确温度控制由DeltaV系统完成。每个控制机柜内的控制器机架都配置了两台EMERSON KJ4001X1-CA1 电源模块进行冗余供电。在一次车间的预防性维护中，电气人员发现其中一台电源模块的风扇报警指示灯亮起。由于是冗余配置，他们在系统正常运行的情况下，安全地将故障的KJ4001X1-CA1 模块在线拔出并更换为新模块，整个过程未对正在进行的批次生产造成任何扰动，充分体现了其高可用性设计的价值。

与竞品对比

与使用通用工业开关电源或第三方“兼容”电源的方案相比，EMERSON KJ4001X1-CA1 的核心优势在于其作为DeltaV系统原生组件的深度集成、卓越的可靠性以及艾默生提供的全面支持。

• VS 通用工业开关电源： 通用电源虽成本较低，但在冗余切换时间、输出电压精度、动态响应、与DeltaV系统的诊断集成以及长期兼容性保证方面无法达到原厂电源的水平。KJ4001X1-CA1 是经过DeltaV系统严格认证的部件，能确保最优的系统性能和安全性。

• VS 其他DCS品牌的原厂电源（如ABB， 西门子）： 各品牌电源均针对自家系统优化。EMERSON KJ4001X1-CA1 的优势在于其与DeltaV CHARM I/O架构的紧密耦合，其供电特性完全匹配控制器和电子I/O卡的需求，并且在DeltaV工程师站上可以实现最便捷的状态监控和报警管理。对于DeltaV用户，它是确保系统完整性和可靠性的不二之选。

选型建议与注意事项

1. 系统兼容性确认： EMERSON KJ4001X1-CA1 必须用于特定型号的DeltaV控制器机架（如KJ3001X1-BA1）。选型前需确认机架型号和DeltaV系统版本。

2. 冗余配置规划： 强烈建议对关键控制器机架采用N+1冗余配置。即计算所有模块的最大功耗（N），然后安装N+1个电源模块。确保电源总容量留有充足裕量（通常建议20-30%）。

3. 输入电源质量： 尽管模块具有宽输入范围和保护功能，仍建议为其提供洁净的交流电源，前端可配置适当的线路滤波或隔离变压器，以抵御电网端的严重干扰。

4. 散热与安装空间： 电源模块会产生热量，需确保机柜通风良好，模块之间及周围留有足够的空间以利散热。定期清洁风扇滤网（如有）。

5. 专业操作： 进行热插拔操作时，必须严格遵守DeltaV系统手册中规定的步骤。在非冗余配置下更换电源模块，必须先关闭机架电源。

6. 文档与支持： 在安装和维护前，务必从EMERSON KJ4001X1-CA1产品页面获取安装指南、用户手册和安全说明。对于关键应用，建议在艾默生或授权服务商的指导下进行电源系统的设计和维护操作。
