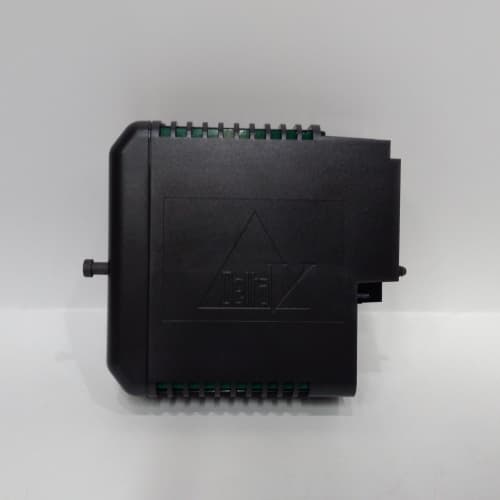

EMERSON KJ3223X1-BA1

产品描述

EMERSON KJ3223X1-BA1 是一款在艾默生过程控制系统中具有核心地位的模拟量输出模块，属于艾默生 DeltaV 分布式控制系统（DCS）的 Series 2 I/O 产品线。具体而言，该型号是一款 8通道模拟量输出模块，负责将DeltaV控制器的数字运算结果转换为标准的模拟信号，驱动现场的各种执行机构，如调节阀、变频器、定位器等。EMERSON KJ3223X1-BA1 以其高精度、高可靠性和强大的诊断功能，成为连接DeltaV控制系统与现场过程控制设备的关键桥梁。作为DeltaV系统中实现闭环控制回路的最终执行环节，EMERSON KJ3223X1-BA1 的性能和可靠性直接影响整个生产过程的控制质量和稳定性。

产品参数

• 产品型号： EMERSON KJ3223X1-BA1

• 产品类型： DeltaV Series 2 模拟量输出模块，8通道

• 适用系统： 艾默生 DeltaV 分布式控制系统（DCS）

• 输出通道数： 8个 独立模拟量输出通道

• 输出信号类型： 支持多种标准模拟信号，可通过软件配置每个通道：

  • 电流输出：0-20mA， 4-20mA

  • 电压输出：0-5V， 1-5V， 0-10V

• 分辨率： 16位高分辨率D/A转换，确保高精度的输出控制

• 精度： 在25°C环境下，典型精度可达 ±0.1% 满量程

• 隔离方式： 通道与系统背板之间电气隔离，通道之间隔离（具体隔离方式需参考手册）

• 输出驱动能力： 电流输出模式下，最大负载电阻典型值为 750Ω（取决于供电电压）

• 诊断功能： 内置全面的诊断功能，包括输出开路检测、短路保护、通道故障状态可配置等

• 故障安全模式： 支持可配置的故障安全输出状态，当检测到通道故障或通信中断时，输出可自动切换到预定义的安全值（如保持最后值、输出预设值、输出0%等）

• 更新速率： 所有通道的总扫描周期快，满足过程控制的实时性要求

• 安装方式： 模块化设计，可直接插拔安装在DeltaV的Series 2 I/O基板上

• 工作温度： -40°C 至 +70°C，适应极端工业环境

• 认证： 具有 CE， UL， ATEX， IECEx 等多种国际认证，适用于普通及危险区域

优势与特点

1. 高精度过程控制能力：EMERSON KJ3223X1-BA1 采用16位高分辨率数模转换器和先进的信号调理电路，能够将控制器的数字指令精确转换为高保真度的模拟信号。其卓越的线性度和长期稳定性，确保了传送到现场执行机构的控制信号始终准确可靠，为实现高精度的过程控制（如流量、压力、液位调节）提供了坚实基础。在关键的回路上使用 EMERSON KJ3223X1-BA1 是保障产品质量和生产效率的明智之选。

2. 智能化的通道级诊断：EMERSON KJ3223X1-BA1 提供了强大的在线诊断功能，能够实时监测每个输出通道的工作状态。当发生输出回路开路（如接线断开）、短路或外部电源故障时，模块能够及时检测到并向DeltaV控制系统报告异常。这种通道级的智能诊断能力，使得维护人员可以快速定位故障点，大大缩短了平均修复时间（MTTR），提高了系统的可用性。

3. 可配置的故障安全模式：在过程控制中，当发生异常情况（如模块故障、通信中断）时，输出信号应该进入一个对工艺过程而言最安全的状态。EMERSON KJ3223X1-BA1 允许工程师为每个通道独立配置故障安全行为，包括保持最后输出值、输出预设值、或输出0%等。这种灵活配置确保了在异常情况下，生产过程能够按照预定的安全策略进入安全状态，防止事故扩大，保障人员和设备安全。

4. 灵活的通道配置：EMERSON KJ3223X1-BA1 的8个通道均可通过软件独立配置为电流输出或电压输出，适应不同类型的现场执行机构。用户无需更换模块或硬件跳线，只需在DeltaV的组态软件中进行简单设置，即可改变通道的信号类型。这种灵活性大大简化了系统设计和备件管理，一个 EMERSON KJ3223X1-BA1 模块可以应对多种输出需求。

5. 高可靠性与宽温适应性：EMERSON KJ3223X1-BA1 采用工业级元器件和先进的电路设计，能够在 -40°C 至 +70°C 的极端温度范围内稳定工作。无论是安装在寒冷的户外机柜，还是炎热的中东沙漠工厂，EMERSON KJ3223X1-BA1 都能提供长期、稳定、可靠的服务。这种卓越的环境适应性，使其成为全球各种恶劣工业环境下的理想选择。

应用领域与应用案例

• 应用领域：

  • 石油化工：用于控制精馏塔的回流阀、反应器的进料阀、加热炉的燃料阀等关键执行机构。

  • 电力行业：在火电厂的锅炉控制系统中，用于控制给水调节阀、减温器喷水阀、燃烧器风门挡板等。

  • 制药与生物技术：在发酵罐、生物反应器中，用于精确控制培养基的进料速度、pH调节剂的添加量等。

  • 冶金行业：在加热炉、热处理炉中，用于控制燃料流量和空气流量，实现精确的温度控制。

• 应用案例：
  某大型炼化一体化项目中的核心装置——催化裂化装置，需要对数十个关键调节阀进行精确控制。项目采用了艾默生的DeltaV DCS作为过程控制系统，并在所有涉及关键工艺参数的控制回路上选用了 EMERSON KJ3223X1-BA1 8通道模拟量输出模块。例如，在反应器的催化剂循环控制回路中，EMERSON KJ3223X1-BA1 将DeltaV控制器的4-20mA指令精确传输到滑阀定位器，实现对催化剂循环量的微调控制。在一次生产波动中，某调节阀的接线意外松动，EMERSON KJ3223X1-BA1 的通道级诊断功能立即检测到开路故障，并在操作站上发出报警。维护人员根据报警信息快速定位并修复了故障，避免了因阀门失控可能导致的生产事故。EMERSON KJ3223X1-BA1 的高精度和高可靠性，为这套百万吨级催化裂化装置的安、稳、长、满、优运行提供了坚实的保障。

与竞品的对比

与市场上其他主流DCS系统的模拟量输出模块（如霍尼韦尔的2MLF-AO8A、ABB的AO810、西门子的SM332模块）相比，EMERSON KJ3223X1-BA1 有其独特的竞争优势：

• DeltaV系统的原生集成：作为DeltaV系统的原生I/O模块，EMERSON KJ3223X1-BA1 在硬件电气特性、通信协议和工程软件（DeltaV Explorer、Control Studio）方面实现了与DeltaV控制器和人机界面最彻底的融合。其所有诊断信息、报警事件都可以直接在DeltaV操作站上显示，无需任何网关转换，提供了最流畅的工程和运维体验。

• 通道级隔离与诊断的领先性：EMERSON KJ3223X1-BA1 在通道隔离和诊断方面处于行业领先地位。每个通道的故障状态都可以被独立检测和报告，并可为每个通道独立配置故障安全模式。这种精细化的管理能力，使得维护人员能够精确定位问题通道，而不影响其他正常通道的运行。

• 广泛的危险区域认证：EMERSON KJ3223X1-BA1 拥有全面的国际防爆认证，包括ATEX、IECEx、FM等，可直接安装在危险区域（Zone 2/Div 2）或通过安全栅连接本安设备。对于石油、化工等有防爆要求的行业，这是一个至关重要的优势。

选型建议与注意事项

• 选型建议：

  1. 确认执行机构类型和信号要求：在选用 EMERSON KJ3223X1-BA1 前，必须详细统计需要控制的现场执行机构（调节阀、变频器等）的输入信号类型（电流还是电压）、信号范围（如4-20mA、0-10V）以及驱动要求（如负载电阻）。确保模块能够满足所有执行机构的信号和驱动需求。

  2. 考虑冗余需求：对于涉及安全联锁或极其关键的控制回路，需要考虑对模拟量输出通道进行冗余配置。虽然 EMERSON KJ3223X1-BA1 本身是单模块，但可以通过配置两个模块的输出来驱动同一个执行机构（如阀门定位器支持双信号输入）实现冗余。

  3. 规划故障安全策略：在配置 EMERSON KJ3223X1-BA1 时，需要为每个关键通道规划好故障安全行为。当通道发生故障或通信中断时，输出应该进入什么状态才能确保过程安全？这个策略需要在系统设计阶段就明确，并在模块配置中正确设置。

• 注意事项：

  • 断电操作：在插拔 EMERSON KJ3223X1-BA1 模块或进行接线时，务必确保I/O基板已断电，以防止带电插拔造成模块损坏。

  • 正确接线与屏蔽：严格按照DeltaV的接线规范进行模拟量输出信号的接线，使用屏蔽电缆并将屏蔽层正确接地，以确保信号精度，避免干扰。

  • 负载匹配：确保每个输出通道的负载电阻（如阀门定位器的输入阻抗）不超过模块的最大驱动能力。过大的负载会导致输出电流无法达到设定值，影响控制精度。

  • 查阅官方手册：在进行硬件组态、参数配置和接线前，强烈建议详细阅读艾默生官方发布的DeltaV I/O模块手册和 EMERSON KJ3223X1-BA1 产品数据表，以获取最准确、最权威的技术信息和操作规范。
