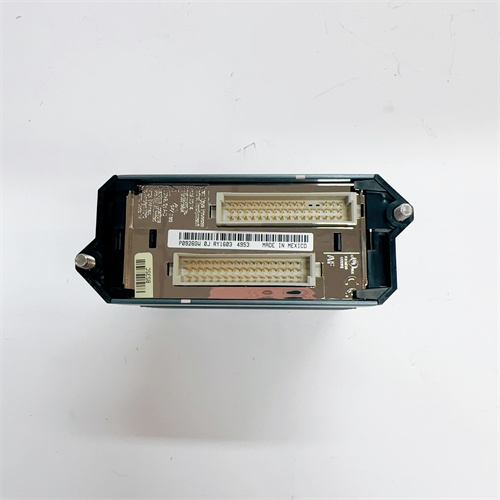

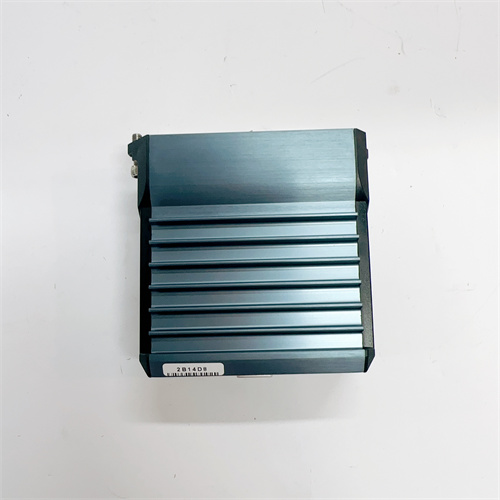

FOXBORO FBM232

产品概述

FOXBORO FBM232 是施耐德电气旗下福克斯波罗（FOXBORO）品牌为I/A Series分散控制系统设计的高性能脉冲量（频率）输入模块。该模块专门用于采集来自现场流量计、转速计、涡轮计等脉冲/频率输出型仪表的信号，通过精确测量脉冲频率或累计算脉冲数，来实现对瞬时流量、速度或总量的精确计量。在许多过程工业中，贸易结算、能耗计量和精确配料都依赖于可靠的脉冲测量，这使得 FOXBORO FBM232 成为精确计量与能源管理应用的关键组件。作为原生的I/A Series现场总线模块，选用正品 FOXBORO FBM232 能够确保脉冲信号的完整采集、高精度转换和与系统的无缝集成。

产品参数

• 通道类型：脉冲/频率输入。

• 通道数量：通常为4路或8路独立输入通道。

• 输入信号类型：接收干接点信号（有源或无源晶体管触点）或电压脉冲信号（如NAMUR、24V DC等）。

• 频率范围：宽广的可测量频率范围，例如0 Hz 至 数十kHz，适应不同流速下的脉冲频率。

• 脉冲幅值要求：对于电压脉冲，有明确的“0”和“1”电平判定阈值，如符合NAMUR标准的信号。

• 输入滤波：可配置的输入滤波器，用于抑制触点抖动或电气噪声引起的误脉冲。

• 测量模式：

  • 频率测量：测量瞬时脉冲频率，转换为过程变量（如瞬时流量）。

  • 累积计数：对脉冲总数进行累加，转换为总量（如累计流量、总产量）。

• 计数容量：内置高容量计数器，防止短时间内溢出。

• 精度：时间基准精度高，脉冲计数无误差，测量精度主要取决于输入信号质量和模块的时间基准稳定性。

• 隔离方式：通道间通常相互隔离，并与系统背板隔离，防止干扰。

优势与特点

1. 高精度脉冲处理能力：FOXBORO FBM232 具有高稳定性的内部时钟基准和精准的脉冲边沿检测电路，能够精确捕获每一个脉冲，避免漏计或误计，是实现高精度累计计量的基础。

2. 强大的噪声抑制与滤波：模块提供可配置的数字滤波功能，有效滤除由现场开关触点抖动或电磁干扰产生的噪声脉冲，确保只有真实的仪表脉冲被计数，保证了数据的可靠性。

3. 灵活的信号适应性与诊断：模块能够适应多种脉冲信号类型（干接点、电压脉冲），并具备输入信号状态监测功能。对于支持NAMUR等标准信号的型号，还能提供断线或短路诊断，增强了系统的可维护性。

4. 双模式测量与丰富功能：FOXBORO FBM232 支持频率和累积两种核心测量模式，并能通过软件方便地进行量程换算、小信号切除、累计值复位等操作，功能全面，满足复杂应用需求。

5. 深度系统集成与便捷组态：作为I/A Series系统的原生模块，FOXBORO FBM232 的组态完全在Control Builder等系统软件中完成。工程师可以轻松设置仪表系数（如每立方米多少个脉冲）、工程单位，并直接生成用于显示、累计和控制的变量，大幅简化了工程实施。

应用领域与案例

应用领域：
广泛应用于需要精确流量计量和转速监控的行业，包括石油化工（原油、成品油、化学品的贸易交接计量）、天然气输配（气体流量计量）、水处理（原水、产水计量）、电力（燃料消耗计量）、食品饮料（配料流量控制）以及各类工厂的能源管理（蒸汽、水、压缩空气计量）。

应用案例：
在某大型炼油厂的成品油出厂计量站，用于贸易交接的科里奥利质量流量计输出与质量流量成正比的脉冲信号。这些关键信号被接入 FOXBORO FBM232 模块。模块精确地累计脉冲数，并通过组态好的仪表系数转换为以吨为单位的累计质量。FBM232的高可靠性确保了累计数据零误差，其累积值通过DCS系统直接生成不可修改的贸易报表，同时为生产平衡计算提供了可靠依据，每年涉及金额巨大，其计量准确性至关重要。

与竞品对比

选型建议与注意事项

1. 明确脉冲信号规格：选型前必须确认现场仪表的输出类型（干接点、电压幅值、NAMUR等）、最大脉冲频率以及供电方式（是否需模块提供查询电压），确保 FOXBORO FBM232 的型号完全匹配。

2. 坚持使用原厂模块：对于涉及贸易结算、成本考核或关键能源管理的应用，必须选用原装 FOXBORO FBM232。其可靠性和数据完整性是通用模块无法比拟的。

3. 精确配置滤波器与参数：

   • 根据仪表手册和现场情况，正确设置输入滤波时间，以消除抖动但不影响对真实高频脉冲的响应。

   • 准确输入“仪表系数”（K系数），这是将脉冲数转换为物理量的关键。

4. 重视接线与电源：使用屏蔽双绞线连接，并正确接地。如果为两线制脉冲仪表提供电源，需确认模块的供电能力是否满足。

5. 规划累计值管理与安全：在DCS中规划好累计值的存储（如掉电保持）、显示、复位（需权限）和报表生成机制。确保累计数据的安全性和可审计性。
