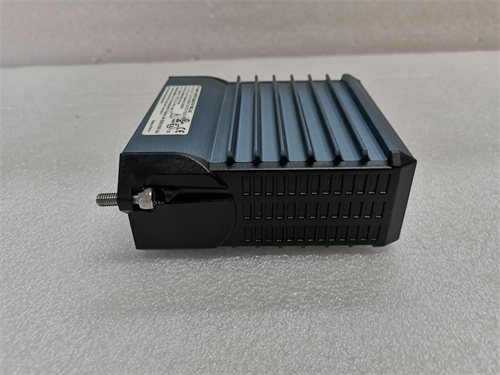

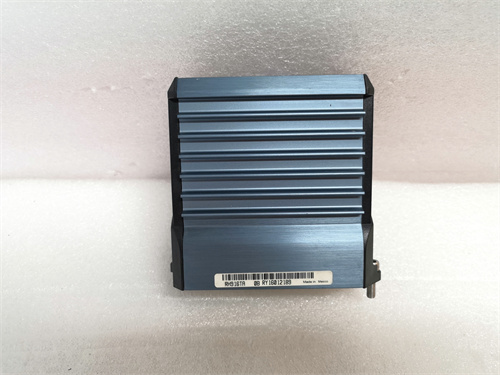

FOXBORO RH916TA 远程I/O终端

产品描述

FOXBORO RH916TA 是福克斯波罗（Foxboro）I/A Series 系统中的一个重要组件，属于远程I/O终端或现场接线端子单元。该产品并非一个具备独立控制或复杂信号转换功能的模块，而是一个关键的现场接口与接线枢纽。它的主要作用是提供从现场电缆到I/A Series 现场总线模块（FBM）之间的安全、可靠、有序的物理连接。FOXBORO RH916TA 终端通常包含接线端子排、信号调理电路（如用于热电偶的冷端补偿）、熔断器、继电器或浪涌保护器件，并可能内置用于指示通道状态的LED。它为现场传感器（如热电偶、RTD）和执行器提供了一个标准化的接入点。您可以访问 FOXBORO RH916TA 获取其详细的接线图、机械尺寸和部件清单。在设计和安装I/A Series 系统时，正确选用和配置 RH916TA 这样的终端单元，对于确保信号完整性、简化现场布线、方便维护测试以及保护昂贵的FBM模块免受现场浪涌损害至关重要。

产品参数

• 设备类型：现场接线终端/端子单元（通常为Terminal Assembly）。

• 兼容的FBM模块：设计用于与特定的FBM模块配对使用，例如，可能对应FBM201（数字量输入）、FBM203（数字量输出）或FBM204（模拟量输入）等。RH916TA的后缀“TA”通常表示其为特定应用配置的端子组件。

• 通道数量：其包含的端子数量与所配对的FBM模块通道数严格对应（如16路、32路等）。

• 接线端子：采用可拆卸的螺钉压接式或弹簧式接线端子，便于现场电缆的连接。

• 信号调理功能（如适用）：

  • 对于热电偶输入，内置冷端补偿（CJC） 电路，以提高温度测量精度。

  • 可能包含用于模拟量信号的滤波或限流电阻。

• 保护功能（如适用）：

  • 可能集成可更换的熔断器，为每路通道提供过流保护。

  • 可能内置瞬态电压抑制器（TVS） 或浪涌保护器，以抑制来自现场的电涌和电磁干扰。

• 状态指示（如适用）：为每个通道或每组通道提供LED指示灯，用于显示输入状态（如电源、信号有效）或输出状态（如负载带电、故障）。

• 连接器：通过高可靠性的预制电缆或背板连接器与对应的FBM模块快速、可靠地连接。

• 安装方式：通常为标准DIN导轨安装，设计紧凑，便于在机柜内密集布置。

优势与特点

1. 提升系统可靠性与安全性：FOXBORO RH916TA 作为现场侧与控制系统侧之间的缓冲与保护层，其内置的熔断器、浪涌保护等元件能有效吸收来自现场的过流、过压和电磁干扰，防止这些危害直接冲击核心的FBM模块和控制系统，大幅提高了整个I/O通道的鲁棒性。

2. 确保信号测量精度：对于热电偶等敏感信号，其集成的专业冷端补偿电路至关重要，能够校正由于接线端子处温度变化引入的误差，这是实现高精度温度测量的基础，而普通的接线端子无法提供此功能。

3. 简化安装与维护：模块化的接线端子排设计使现场电缆的安装、标识和后续的回路检查、测试变得非常方便快捷。LED状态指示灯提供了直观的现场级诊断，无需依赖上位软件即可快速定位问题通道。

4. 实现快速模块更换：由于现场线全部接在 RH916TA 上，当需要更换后端的FBM模块时，只需拔插连接电缆即可，无需触碰任何现场接线，这极大地缩短了维护时间，并避免了误接线的风险。

5. 标准化的系统集成：作为福克斯波罗原厂提供的接口方案，RH916TA 在机械尺寸、电气接口和信号特性上与对应的FBM模块完全匹配，确保了系统集成的规范性和一致性。

6. 提高工程效率：清晰的端子布局和标识有助于电气工程师进行图纸设计和施工，降低了布线错误率。

应用领域与案例

FOXBORO RH916TA 适用于所有使用I/A Series FBM模块并需要将现场信号接入控制系统的场合，特别是在环境复杂、信号类型多样或维护要求高的项目中。

• 过程工业的所有领域：石油、化工、电力、制药、水处理等工厂的本地控制柜或远程I/O站。

• 关键测量点：如反应器、锅炉、汽轮机上的热电偶温度测量点，必须使用带CJC的终端单元以确保精度。

• 恶劣电气环境：现场存在大量变频器、大功率电机启动器等干扰源的区域，需要终端提供额外的滤波和浪涌保护。

• 高密度I/O机柜：在空间有限、I/O点密集的机柜中，使用标准化的端子单元可以整齐布线，优化空间利用。

• 案例简述：在某大型火力发电厂的锅炉壁温监测系统中，部署了数百个K型热电偶来监测水冷壁管的温度分布，以防止局部过热。这些热电偶信号全部接入配置了 FOXBORO RH916TA 端子单元的机柜。RH916TA 为每个热电偶回路提供了稳定的冷端补偿，补偿了接线柜内因环境温度波动带来的测量误差。同时，其坚固的接线端子和保护设计，抵御了锅炉附近强烈的振动和电磁干扰。这使得DCS系统能够获得长期稳定、精确的温度数据，为运行人员优化燃烧、预防爆管提供了可靠依据。

与竞品对比

与通用接线端子排或第三方仿制端子单元相比，FOXBORO RH916TA 的核心优势在于其功能集成性、系统匹配性与可靠性设计。

• 功能集成 vs. 单一功能：通用端子排仅提供物理连接。而 RH916TA 根据信号类型（如热电偶）集成了CJC、滤波、保护等必要功能，是一个智能化的接口解决方案，而非简单的连接器。

• 原厂匹配 vs. 兼容替代：它经过与FBM模块的联合测试和认证，确保在信号传输阻抗、接地回路、共模抑制等方面达到最佳匹配，避免了使用非标端子可能引入的测量噪声或通信问题。

• 可靠性设计：其使用的保护器件（熔断器、TVS管）的规格和布局经过精心计算和测试，能够提供确切的保护等级。仿制品往往在关键保护参数上不达标，存在安全隐患或保护失效的风险。

选型建议与注意事项

1. 精确配对FBM模块：选型的第一步也是最关键的一步，是确认 RH916TA 所必须匹配的FBM模块型号（例如，RH916TA for FBM204）。不同FBM模块对应的终端单元在电路和接口上完全不同，绝对不能混用。

2. 明确信号类型与需求：确认需要接入的信号类型（如热电偶类型、RTD、干接点、电压/电流源），并选择针对该信号类型优化配置的终端单元型号。例如，用于热电偶的终端（带CJC）和用于数字量输入的终端是两种不同的产品。

3. 确认保护等级：评估现场环境的电气干扰风险，确认终端单元内置的保护功能（如熔断器电流值、浪涌保护等级）是否满足现场安全规范和实际需求。

4. 规划安装空间与散热：尽管体积不大，但在高密度机柜中仍需规划好所有端子单元的安装位置、走线空间，并确保通风良好，避免局部过热影响CJC精度或其他电子元件寿命。
