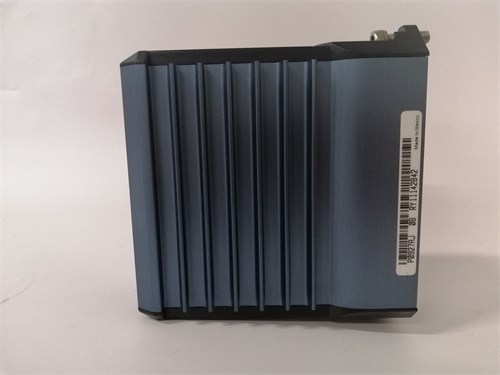

FOXBORO FBM216b

产品描述

FOXBORO FBM216b 是福克斯波罗（Foxboro）公司I/A Series（智能自动化系列）分散控制系统（DCS）中一款经典且广泛应用的现场总线模块（FieldBus Module），具体而言，是一款高密度、高性能的多功能模拟量输入模块。该模块是连接现场模拟量传感器（如压力、温度、流量、液位变送器）与控制系统核心的关键接口。FOXBORO FBM216b 能够同时接收多路标准的4-20mA电流信号或0-10V电压信号，并在模块内部进行高精度模数转换、信号隔离和滤波处理后，将数字量数据通过I/A Series的现场总线网络传输至控制处理器。它以其出色的可靠性、灵活的配置能力和高信号密度，在石油、化工、电力等流程工业中承担着海量过程数据采集的重任。要获取该模块的详细技术手册和应用笔记，请访问产品页面：FOXBORO FBM216b。在设计和维护I/A Series系统时，准确部署和配置 FBM216b 模块对于确保整个工厂过程数据的完整性和控制系统的精准性至关重要。其坚固的工业设计确保了 FOXBORO FBM216b 即使在严苛的电磁干扰环境下也能稳定工作。

产品参数

• 品牌与系统： Foxboro（福克斯波罗）， I/A Series 系统

• 产品型号： FBM216b

• 模块类型： 模拟量输入模块（AI）

• 通道数量： 提供高密度输入通道，通常为16路单端或8路差分输入（具体配置需参考手册）。

• 输入信号类型： 支持4-20mA直流电流信号（最常见），通常也支持0-10V直流电压信号。部分型号可能通过跳线或软件配置选择。

• 分辨率与精度： 提供高分辨率（例如16位）模数转换，具有高精度（典型精度优于±0.1%满量程）和优异的长期稳定性。

• 电气隔离： 通道与通道之间、通道与系统总线之间采用变压器隔离或光电隔离，隔离电压高（如1500Vrms），有效抑制共模干扰，保护系统侧安全。

• 采样速率： 具有符合过程控制要求的采样速率，支持多通道循环扫描。

• 诊断功能： 具备模块自诊断和通道级诊断能力，可检测断线、短路、超量程等故障。

• 通信接口： 通过专用的现场总线（如早期Cnet或与I/A Series节点总线兼容的总线）与FBM控制器（如CP60/FCP270）通信。

优势与特点

1. 高密度与高性价比： FOXBORO FBM216b 在单个模块上集成了多达16个模拟量输入通道，显著减少了控制系统机柜的空间占用和模块数量，降低了单个通道的成本和系统复杂性。

2. 卓越的信号完整性： 模块内置先进的信号调理电路和高品质的隔离器件，提供了极高的共模抑制比和噪声抑制能力，确保在强电磁干扰的工业现场也能获得干净、准确的测量信号。

3. 灵活的配置与易用性： 每个通道可以独立配置量程（如4-20mA）、工程单位、滤波时间常数等参数。通过I/A Series的组态软件可以方便地进行在线配置和校准，大大简化了工程和维护工作。

4. 强大的诊断与可维护性： FBM216b 提供详细的运行状态和故障信息，能精确定位到具体通道的异常。支持在线热插拔更换（在系统设计允许和遵循安全规程下），极大缩短了平均维修时间。

5. 长期的可靠性与耐用性： 采用工业级组件和成熟的设计，平均无故障时间长，能够适应宽温度范围和振动环境，满足流程工业对设备长期稳定运行的要求。

应用领域与案例

FOXBORO FBM216b 几乎应用于所有需要高精度、高可靠性模拟量信号采集的连续过程工业。

• 应用领域：

  • 石油与天然气（从上游生产到下游炼化的全过程）

  • 化工与石化（反应器、蒸馏塔、压缩机组的监控）

  • 电力行业（锅炉、汽轮机、辅助系统的过程参数监测）

  • 制药与生物技术

  • 水处理与污水处理

• 应用案例：

  • 在一座大型化工厂的蒸汽裂解装置中，数十个 FOXBORO FBM216b 模块被用于采集数百个关键温度、压力和流量点。例如，在裂解炉的每一路进料和出口管线上，FBM216b 精确测量着裂解气的温度与压力，这些实时数据是先进控制（APC）系统优化炉管结焦和烯烃收率的基础。模块的高稳定性和精度直接关系到装置的能效和产品产量。

与竞品对比

与同时代其他DCS厂商的模拟量输入模块（如霍尼韦尔 Experion PKS 的 AI 卡件，或艾默生 DeltaV 的 CHARM AI 模块）相比，FOXBORO FBM216b 的核心优势在于其在I/A Series生态系统中的高度成熟性和庞大现有装机量所带来的信任度。

• 优势： 作为I/A Series系统的“主力”模拟量输入模块，FBM216b 经过数十年的现场验证，其性能、可靠性与系统其他部分（控制器、软件）的集成度已臻完善。对于已大量使用福克斯波罗系统的用户，选择 FBM216b 意味着备件通用、维护经验可继承和最低的集成风险。

• 考量： 相比更新一代的DCS采用的“电子布线”或“单通道隔离”模块（如DeltaV CHARMS），FBM216b 在布线灵活性、单个通道独立更换方面有所不足。它更适用于传统的机柜集中式安装模式。

选型建议与注意事项

1. 选型建议：

   • 确认信号类型与量程： 明确所有待接入的传感器信号是否为标准的4-20mA或0-10V，确保 FOXBORO FBM216b 的默认配置或可配置范围能够覆盖。

   • 计算通道需求与冗余： 统计所需模拟量输入点总数，并考虑适当的备用通道（通常建议10-15%余量）。对于极高可用性要求的回路，需考虑模块级的硬件冗余。

   • 核对系统兼容性： 确认 FBM216b 的硬件版本与现有的I/A Series现场总线组件（FBM机架）、控制器类型及系统软件版本完全兼容。

2. 注意事项：

   • 接地与屏蔽： 正确的信号线接地和屏蔽对于发挥 FBM216b 的高抗干扰能力至关重要。必须遵循福克斯波罗的安装指南，实施单点接地并使用双绞屏蔽电缆。

   • 避免通道过载： 虽然模块具有保护功能，但仍需避免将高压或大电流信号误接入，以防损坏输入电路。

   • 组态备份与校准： 更换模块前，务必备份原模块的所有通道参数组态。更换后，需根据工艺重要性决定是否进行现场校准或通道校验。

   • 热插拔操作规范： 若系统支持热插拔，必须严格按照操作规程，先通过软件将模块置于“安全移除”状态，再进行物理更换。
