FOXBORO FBM202 P0926EQ

产品描述

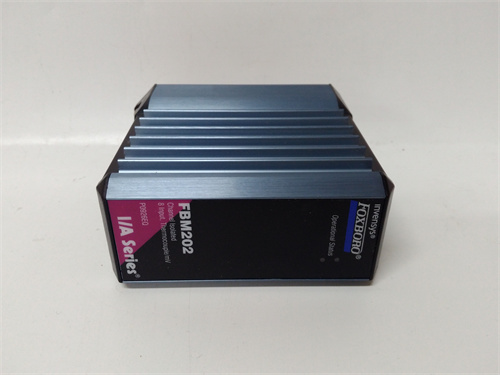

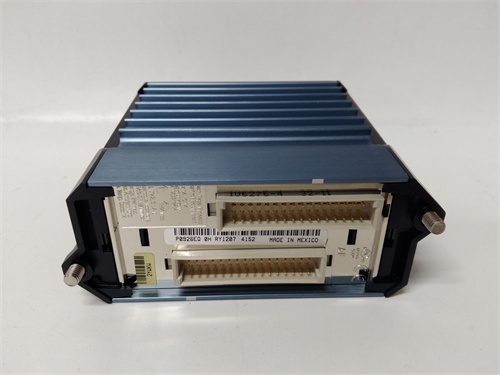

FOXBORO FBM202 P0926EQ 是福克斯波罗（Foxboro，现隶属于施耐德电气）公司为其经典的I/A Series分布式控制系统（DCS）设计的一款现场总线模块。具体而言，FOXBORO FBM202 是一个安装在FBM（现场总线模块）机箱内的数字量输出模块，后缀 P0926EQ 代表特定的硬件版本、区域代码或订单代码。该模块的核心功能是接收来自控制系统的逻辑指令，并将其转换为可靠的物理开关信号，用于驱动现场的执行设备，例如电磁阀、继电器、报警指示灯或小型接触器的线圈。作为连接I/A Series系统大脑与现场执行末梢的关键纽带，FOXBORO FBM202 P0926EQ 在过程工业的自动化控制回路中扮演着至关重要的“手”和“脚”的角色。其设计注重在严苛工业环境下的高可靠性和长寿命。

产品参数

• 产品型号： FBM202 (P0926EQ为版本/物料标识)

• 品牌： Foxboro (Schneider Electric)

• 所属系统： I/A Series 分布式控制系统 (DCS)

• 模块类型： 数字量输出模块

• 输出点数： 通常为8路或16路独立输出（需根据FBM202具体子型号确认）。

• 输出类型： 晶体管输出（直流）或继电器输出，支持干接点（无源）连接。

• 输出电压/电流容量：

  • 晶体管型： 通常为24-48 VDC，每通道负载电流能力约0.5A-2A。

  • 继电器型： 触点容量通常为24-240 VAC/VDC， 2A。

• 隔离方式： 通道间及通道与逻辑侧之间电气隔离。

• 现场接线： 通过前连接器连接至现场端子板（如FTA系列）。

• 状态指示： 每路输出通道配有LED状态指示灯（通电/动作时亮起）。

• 诊断功能： 支持模块级健康状态诊断，并通过FBM机箱上报至控制系统。

• 工作温度： 适用于控制室或受保护的机柜环境。

优势与特点

1. 高可靠性驱动能力： FOXBORO FBM202 P0926EQ 专为工业现场的感性负载（如电磁阀）驱动而优化。其输出电路设计有抑制反电动势的保护措施（如续流二极管），有效保护模块内部电路，确保在频繁开关负载下的长期稳定运行。

2. 灵活的负载适应性与隔离安全： 根据子型号不同，提供晶体管或继电器输出选项，可匹配直流或交流负载。通道间的高隔离度防止了因单一路负载故障而影响其他回路，提高了整个输出系统的安全性。

3. 快速的响应与状态反馈： 模块响应控制系统指令的速度快，延迟低。同时，每路输出的LED指示灯提供了直观的本地状态指示，极大方便了现场调试和故障排查，运维人员可以快速定位问题是在控制侧还是现场设备侧。

4. 与I/A Series系统的无缝集成： 作为I/A Series系统的原生组件，FOXBORO FBM202 P0926EQ 在硬件安装、软件组态、电源管理和系统诊断方面实现了深度集成。其状态可以被控制站（如CP）连续监控，并纳入统一的系统报警管理。

5. 易于维护与更换： 模块采用可插拔设计。在需要维护时，可以在断电或系统允许的情况下，直接拔出模块进行更换，而无需拆卸现场接线（现场接线在独立的端子板上），这显著减少了平均修复时间（MTTR）。

应用领域与案例

FOXBORO FBM202 P0926EQ 广泛应用于流程工业中需要可靠开关控制的场合。

• 阀门控制： 驱动工艺管道上气动或电动阀门的电磁阀，实现流体的自动切断与调节。

• 泵与风机启停： 通过中间继电器控制小型泵、风机等旋转设备的接触器线圈。

• 信号与报警指示： 控制现场报警灯、蜂鸣器或控制室内的状态指示灯。

• 顺序逻辑控制： 在批量生产过程中，按照预定顺序启停相关设备。

• 典型案例： 在一个大型化工厂的精馏塔系统中，多个回流罐的液位由I/A Series DCS控制。当某个罐的液位达到高限时，控制系统向对应的 <a href="https://www.example.com/foxboro-fbm202-p0926eq" target="_blank">FOXBORO FBM202 P0926EQ</a> 模块发出指令，该模块驱动一个两位三通电磁阀动作，从而切换气路，打开排液管路上的气动切断阀。FOXBORO FBM202 P0926EQ 可靠地将控制逻辑转化为实实在在的动作，保障了工艺过程的平稳与安全。

与竞争产品对比

选型建议与注意事项

1. 严格的系统兼容性确认： 该模块仅能用于Foxboro I/A Series DCS系统。选型前必须确认现有FBM机箱的型号、系列版本以及控制站CP的兼容性，确保硬件和固件版本匹配。

2. 输出类型与负载匹配： 必须明确现场执行器（电磁阀、继电器线圈）的电压（AC/DC）、电流和类型（感性/阻性），选择与之匹配的晶体管或继电器输出型号的 FOXBORO FBM202。负载电流不能超过模块的额定驱动能力。

3. 保护电路与接线规范： 对于驱动感性负载（如电磁阀），务必确保模块已内置或外部安装了续流二极管等保护电路。接线应严格按照手册进行，动力电缆与信号电缆分开敷设。

4. 冗余与安全性考量： 对于关键控制回路（如紧急切断阀），需考虑输出通道的冗余配置（通常通过系统逻辑或使用双通道模块实现），或将其纳入独立的安全仪表系统（SIS），而非仅依赖DCS的 FOXBORO FBM202 P0926EQ。
