TRICONEX 3723X 安全控制器模块技术解析与应用
TRICONEX 3723X是美国特雷克斯（TRICONEX）旗下主打安全仪表系统（SIS）的核心I/O模块，专为三重化冗余（TMR）架构设计，承担高危工业场景中模拟量信号的精准采集与可靠传输任务。作为工业安全自动化领域的经典组件，TRICONEX 3723X凭借SIL 3安全认证、超高信号精度和极致环境适应性，成为石油化工、天然气处理、核电等行业的标配设备，其稳定运行直接保障着生产过程中安全联锁系统的精准响应。无论是连接压力传感器监测反应釜工况，还是对接温度变送器调控管道介质，TRICONEX 3723X都能实现信号的无失真传输，为安全逻辑决策提供可靠数据支撑，是TMR系统中不可或缺的信号处理单元。
产品核心参数
类别 | 详细参数 |
|---|
设备类型 | TMR架构安全I/O模块（模拟量输入） |
核心功能 | 工业现场模拟量信号采集、信号隔离放大、TMR系统数据交互 |
安全等级 | 符合IEC 61508标准，SIL 3认证 |
信号类型 | 支持4-20mA、0-10V标准模拟量信号，兼容热电偶、热电阻信号 |
通道数量 | 8个独立采集通道，通道间电气隔离 |
测量精度 | ±0.1% FS（满量程精度），热电偶信号测温精度±0.2℃ |
通信接口 | TRICONEX TMR总线，支持与3000系列控制器无缝对接 |
供电规格 | 24V DC（18-32V DC宽压兼容），TMR冗余供电 |
工作温度范围 | -40℃ ~ +70℃ |
防护等级 | IP20（控制柜标准安装） |
安装方式 | DIN导轨安装，兼容TRICONEX标准机架 |
外形尺寸 | 120mm × 160mm × 30mm（长×宽×高） |
兼容设备 | TRICONEX 3805E/3700S控制器、3503E输出模块、第三方标准模拟量传感器 |
认证资质 | TÜV SIL 3认证、CE、UL、CSA、IEC 61508、RoHS |
核心优势与特点
1. TMR冗余设计，安全性能无懈可击
TRICONEX 3723X深度适配TRICONEX经典的TMR三重化冗余架构，三个独立信号采集通道同步并行工作，实时对比三路数据一致性。当单一通道出现故障时，系统通过“二取二”或“二取一”表决逻辑自动剔除异常数据，确保输出至控制器的信号真实可靠，完全符合SIL 3安全等级要求。这种设计从根本上杜绝了单点故障导致的信号失真风险，为紧急停机、压力超限联锁等关键安全功能提供了底层数据保障。
2. 超高信号精度，适配复杂测量需求
模块采用24位高精度AD转换器，配合专有信号调理算法，实现±0.1% FS的满量程精度，即使是微小的信号波动也能精准捕捉。针对热电偶、热电阻等温度信号，TRICONEX 3723X内置冷端补偿电路和线性化处理模块，有效抵消环境温度变化对测量结果的影响，测温精度可达±0.2℃，完全满足化工反应釜、核电设备等对温度控制的严苛要求。同时，通道间250Vrms的电气隔离设计，避免了多通道信号干扰，进一步提升了测量稳定性。
3. 宽域环境适应，无惧极端工况挑战
经过严苛的工业环境测试，TRICONEX 3723X可在-40℃的严寒极地或+70℃的高温车间稳定运行，同时能耐受15G的振动和20G的冲击载荷。其电路板采用防腐蚀涂层处理，可抵御石油化工场景中常见的化学蒸汽侵蚀，在高湿（相对湿度95%无凝露）、高尘环境下仍能保持正常性能。无论是安装在沙漠中的天然气处理站，还是沿海的炼化装置，模块都能适配复杂工况，无需额外防护措施。
4. 便捷运维设计，降低管理成本

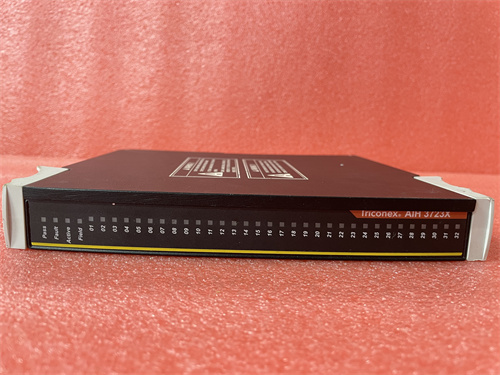

TRICONEX 3723X支持热插拔功能，在TMR系统不停机的情况下可完成模块更换，大幅减少因维护导致的生产中断时间。模块正面配备清晰的LED状态指示灯，实时显示电源、通道信号、通信链路等工作状态，运维人员通过指示灯即可快速判断故障位置，无需专业检测设备。搭配TRICONEX TriStation 1131编程软件，可远程完成模块参数配置、信号校准和故障诊断，进一步提升运维效率。
5. 全系统兼容，集成灵活高效
作为TRICONEX 3000系列的核心I/O模块，TRICONEX 3723X可与3805E控制器、3503E输出模块等无缝对接，快速构建完整的SIS系统。同时，模块支持标准模拟量信号输入，能兼容罗斯蒙特、艾默生等主流品牌的传感器和变送器，无需额外协议转换器。这种高度兼容性不仅降低了系统集成难度，还为老旧设备升级提供了便利，保护了企业前期投资。
应用场景与实际案例
1. 石油化工：催化裂化装置安全监测
某大型炼化企业的催化裂化装置中，采用24块TRICONEX 3723X模块构建安全监测系统，负责采集反应釜压力、再生器温度、旋风分离器差压等8类关键模拟量信号，共192个监测点。模块将采集到的信号实时传输至TRICONEX 3805E控制器，当反应釜压力超安全阈值0.3MPa时，控制器在50ms内触发紧急停机联锁。运行期间，TRICONEX 3723X凭借TMR冗余设计，成功规避了2次单一通道故障导致的误报警，保障了装置连续运行，年减少非计划停机损失超500万元。
2. 天然气：长输管道泄漏检测
某跨省天然气长输管道项目中，在12个加压站各部署4块TRICONEX 3723X模块，用于采集管道压力、流量及介质温度信号。模块通过隔离采集技术，有效抵御了加压站大功率电机产生的电磁干扰，信号传输误差控制在0.05%以内。当某段管道因腐蚀出现微小泄漏导致压力下降时，TRICONEX 3723X精准捕捉到0.02MPa的压力变化，及时触发泄漏点定位系统和紧急切断阀，避免了天然气泄漏引发的安全事故，减少经济损失超800万元。
3. 核电：核岛冷却系统温度控制
某核电站的核岛冷却系统中，TRICONEX 3723X模块承担着冷却剂温度、换热器进出口温差等关键参数的采集任务。模块适配核级热电偶传感器，通过冷端补偿技术将温度测量误差控制在±0.1℃，为冷却系统的精准调控提供了可靠数据。在一次电网电压波动（18V-28V）中，模块凭借宽压兼容设计保持稳定运行，避免了因温度监测失效导致的核岛安全风险，充分验证了其在极端条件下的可靠性。
竞品对比
对比维度 | TRICONEX 3723X | 同类竞品（如HIMA F8693） |
|---|
架构设计 | TMR三重化冗余 | 1oo2D双冗余 |
通道数量 | 8通道，通道间隔离 | 6通道，部分通道共享隔离 |
测量精度 | ±0.1% FS | ±0.2% FS |
工作温度范围 | -40℃ ~ +70℃ | -20℃ ~ +60℃ |
热插拔支持 | 全功能支持 | 部分型号支持 |
兼容灵活性 | 支持多品牌传感器，适配TMR/双冗余系统 | 优先适配自有系统，第三方兼容有限 |
选型建议与使用注意事项
选型建议
- 高危场景优先选：石油化工、核电、天然气等需SIL 3安全等级的场景，TRICONEX 3723X的TMR架构能提供更可靠的安全保障，是核心监测环节的首选。
- 复杂测量场景适配：涉及多类型模拟量信号（如压力、温度同时监测）且对精度要求高的场景，模块的高精度采集和多信号兼容特性可满足需求。
- 极端环境适配：安装在低温、高温、高振动等恶劣环境的设备，模块的宽域环境适应性比同类产品更具优势。
- TRICONEX系统升级：现有TRICONEX 3000系列系统扩容或老旧模块替换，TRICONEX 3723X可实现无缝集成，降低升级成本。
使用注意事项
- 安装规范：模块需安装在密闭控制柜内，DIN导轨固定需牢固，与大功率设备间距不小于10cm，避免电磁干扰；控制柜需做好通风散热，确保环境温度不超过70℃。
- 接线要求：模拟量信号线需使用屏蔽双绞线，屏蔽层单端接地（接地电阻≤4Ω）；电源线路需采用冗余布线，避免因单路供电故障导致模块停机。
- 校准维护：建议每6个月通过TriStation 1131软件对模块进行一次信号校准，确保测量精度；日常巡检重点关注LED指示灯状态，发现通道故障及时通过热插拔更换模块。
- 固件升级：定期关注TRICONEX官方固件更新，升级前需做好数据备份，避免升级过程中系统故障导致数据丢失；升级后需进行功能测试，验证模块与控制器通信正常。
- 备件管理：关键生产环节建议储备1-2块备用模块，备用模块需定期通电测试，确保故障时可快速替换；备件存储环境需干燥通风，避免潮湿导致模块损坏。
如需获取TRICONEX 3723X的官方技术手册或详细接线示意图，可通过产品链接访问TRICONEX官网下载，或联系专业技术团队获取支持。
