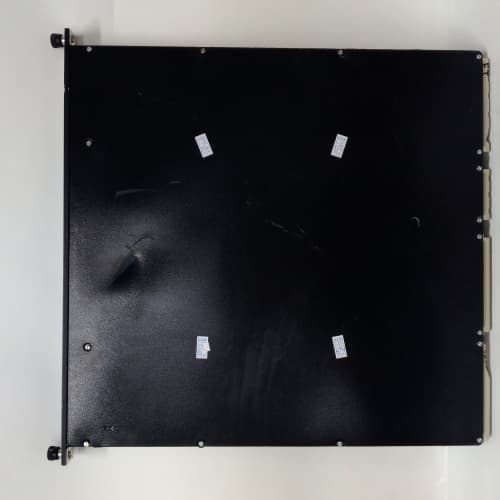

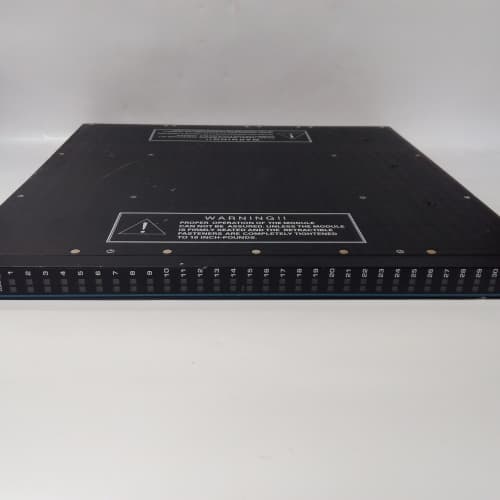

TRICONEX 3625

1. 产品描述

2. 产品参数

2.1 输出规格

• 输出通道数：16 路数字量输出（分 4 组，每组 4 路）
• 输出类型：Form A 单刀单掷（SPST）继电器输出
• 触点额定电压：250V AC / 30V DC
• 触点额定电流：5A（阻性负载）、2A（感性负载）
• 机械寿命：≥1000 万次操作
• 电气寿命：≥10 万次操作（额定负载）
• 隔离等级：通道间 1500V AC，模块与系统总线 2500V AC

2.2 电气参数

• 供电电压：24V DC ±10%（由 Tricon 机架冗余电源供电）
• 功耗：≤12W
• 响应时间：≤10ms（吸合 / 释放）
• 冗余架构：TMR 三重化设计（输入 / 输出 / 控制电路均冗余）

2.3 环境与机械参数

• 工作温度：-40℃~+70℃
• 存储温度：-40℃~+85℃
• 相对湿度：5%~95%（无冷凝）
• 防护等级：IP20（机架安装）
• 安装方式：Tricon/Triconvex 标准机架导轨插拔（支持热插拔）
• 外形尺寸：175mm×125mm×50mm（长 × 宽 × 高）
• 重量：约 400g

2.4 认证与兼容

• 认证：SIL 3（IEC 61508）、TÜV、ATEX、UL 1998
• 兼容系统：Tricon 3008/4000/EX 容错控制系统
• 编程软件：TriStation 1131

3. 优势与特点

1. TMR 三重化冗余设计：TRICONEX 3625 核心电路采用三重化冗余架构，任意一路故障时其余两路可无缝接管，确保输出指令不中断，满足 SIL 3 安全等级要求，适用于高危工艺控制。
2. 高可靠继电器输出：工业级大功率继电器触点，5A 额定电流可直接驱动重型执行设备，机械 / 电气寿命远超普通模块，TRICONEX 3625 能在恶劣工业环境下长期稳定运行。
3. 在线热插拔与维护：支持带电热插拔，故障模块更换无需停机，TRICONEX 3625 配备通道级 LED 状态指示灯与故障诊断功能，维护人员可快速定位问题，平均修复时间（MTTR）＜15 分钟。
4. 全面电气隔离保护：通道间、模块与总线多重高压隔离，TRICONEX 3625 可抵御外部电压冲击、电磁干扰，防止故障扩散至控制系统核心，保障整体系统安全。
5. 宽环境适应性：-40℃~+70℃ 宽工作温度范围，适应极寒、高温工业场景，TRICONEX 3625 满足石油化工、核电等行业的严苛环境要求。

4. 应用领域与案例

4.1 应用领域

• 石油化工：炼油厂加氢裂化 / 催化裂化装置、化工厂聚合反应釜安全控制
• 油气开采：油气田井口紧急关断系统（ESD）、天然气处理厂工艺控制
• 核电：核电站辅助系统安全控制、核燃料处理设备联锁
• 电力：火电厂锅炉安全保护系统（BMS）、燃气轮机紧急停机控制

4.2 典型案例

1. 某大型炼油厂加氢裂化装置：采用 TRICONEX 3625 构建 ESD 紧急关断系统，控制 16 台紧急切断阀，TMR 冗余设计确保单模块故障时系统仍正常运行，自投用以来成功响应 3 次工艺异常，避免了爆炸事故，装置安全运行率达 99.99%。
2. 某天然气长输管道压气站：TRICONEX 3625 用于驱动压缩机启停、阀门开关等执行设备，在极端低温（-35℃）环境下稳定工作，热插拔功能让模块维护无需中断供气，保障了管道输气连续性。
3. 某核电站辅助冷却水系统：使用 TRICONEX 3625 实现泵组、阀门的联锁控制，SIL 3 认证满足核电安全要求，模块的隔离设计有效抵御电磁干扰，确保系统在复杂环境下无故障运行。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 安全等级匹配：TRICONEX 3625 适用于 SIL 3 安全等级要求的控制系统；低安全等级场景可选择 Triconex 3624（8 路输出）模块。
2. 负载适配：驱动 5A 以上负载时，需搭配中间继电器扩展；感性负载需并联续流二极管保护触点。
3. 冗余配置：高危工艺环节（如紧急关断回路）建议采用 Tricon 系统全冗余配置（电源、CPU、TRICONEX 3625 模块均冗余）。

6.2 注意事项

1. 接线规范：输出回路需按 Tricon 系统接线手册布线，强电与弱电分离；TRICONEX 3625 端子扭矩控制在 2.5N・m，防止接触不良发热。
2. 维护要求：热插拔时需佩戴防静电手环，更换模块前确认冗余系统已切换至备用通道；定期（每 6 个月）检查触点状态，避免粘连故障。
3. 环境防护：安装在防爆机柜内时需符合 ATEX 认证要求；高温高湿环境需加装机柜空调与除湿设备，延长模块寿命。
4. 软件配置：通过 TriStation 1131 软件配置输出通道故障诊断功能，启用触点粘连检测，确保及时发现潜在故障。
