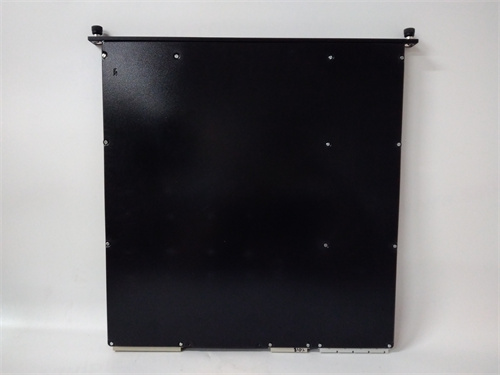

TRICONEX 3604Е

1. 产品描述

2. 产品参数

2.1 输入规格

• 输入通道数：32 路数字量输入（分 4 组，每组 8 路）
• 信号类型：24V DC 湿接点（漏型 / 源型可选）
• 输入电压范围：18-30V DC
• 输入电流：≤5mA / 通道
• 隔离等级：通道间 1500V AC，模块与系统总线 2500V AC
• 响应时间：≤2ms（导通 / 断开）

2.2 电气参数

• 供电电压：24V DC ±10%（由 Tricon 机架冗余电源供电）
• 功耗：≤15W
• 冗余架构：TMR 三重化输入电路设计
• 诊断功能：通道级短路、开路检测

2.3 环境与机械参数

• 工作温度：-40℃~+70℃
• 存储温度：-40℃~+85℃
• 相对湿度：5%~95%（无冷凝）
• 防护等级：IP20（机架安装）
• 安装方式：Tricon/Triconvex 标准机架导轨插拔（支持热插拔）
• 外形尺寸：175mm×125mm×50mm（长 × 宽 × 高）
• 重量：约 450g

2.4 认证与兼容

• 认证：SIL 3（IEC 61508）、TÜV、ATEX、UL 1998
• 兼容系统：Tricon 3008/4000/EX 容错控制系统
• 编程软件：TriStation 1131

3. 优势与特点

1. TMR 三重化冗余设计：TRICONEX 3604E 输入电路采用三重化架构，任意一路采集故障时其余两路可交叉验证，确保信号采集的准确性与连续性，满足 SIL 3 安全等级要求。
2. 高密度采集能力：单模块 32 路输入通道，相比 16 路模块减少 50% 机架占用空间，TRICONEX 3604E 可大幅降低大型安全系统的硬件成本与布线复杂度。
3. 全面电气隔离：通道间 1500V AC、模块与总线 2500V AC 隔离，TRICONEX 3604E 能有效抵御工业现场的电磁干扰与电压冲击，防止故障扩散至控制系统核心。
4. 在线热插拔与诊断：支持带电热插拔，故障模块更换无需停机，TRICONEX 3604E 内置通道级短路、开路检测功能，LED 指示灯实时显示通道状态，故障定位精准。
5. 宽环境适应性：-40℃~+70℃ 宽工作温度范围，适应极寒、高温工业场景，TRICONEX 3604E 可在油气田、核电站等严苛环境下长期稳定运行。

4. 应用领域与案例

4.1 应用领域

• 石油化工：炼油厂加氢裂化 / 催化裂化装置 SIS 系统、化工厂聚合反应釜联锁信号采集
• 核电：核电站反应堆辅助系统设备状态采集、核燃料处理厂安全联锁输入
• 油气开采：油气田井口 ESD 系统开关量采集、天然气处理厂压力 / 液位开关信号监测
• 电力：火电厂锅炉安全保护系统（BMS）设备状态采集

4.2 典型案例

1. 某大型炼油厂催化裂化装置 SIS 系统：采用 6 台 TRICONEX 3604E 模块采集 192 路阀门位置、泵组运行状态信号，TMR 冗余设计确保单通道故障不影响系统判断，自投用以来成功触发 2 次紧急关断，避免了设备损坏事故。
2. 某核电站反应堆冷却剂系统：TRICONEX 3604E 用于采集泵组启停状态、阀门开关位置等关键信号，在高温高辐射环境下稳定工作，模块的诊断功能提前预警 3 次通道短路故障，保障了系统安全运行。
3. 某天然气处理厂 ESD 系统：使用 TRICONEX 3604E 采集压力开关、液位开关等 28 路信号，热插拔功能让故障模块维护无需中断生产，大幅降低了停机损失。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 系统规模匹配：TRICONEX 3604E 适用于输入点数＞16 路的中大型安全系统；小容量场景可选择 Triconex 3603E（16 路输入）模块。
2. 信号类型适配：仅支持 24V DC 湿接点信号，若需采集干接点信号，需搭配外部电源模块；感性负载输入需并联浪涌抑制器。
3. 冗余配置：高危工艺环节（如反应堆控制、加氢裂化装置）建议采用 Tricon 系统全冗余配置（电源、CPU、TRICONEX 3604E 模块均冗余）。

6.2 注意事项

1. 接线规范：输入信号线需使用屏蔽双绞线，屏蔽层单端接地（靠近模块端）；TRICONEX 3604E 端子扭矩控制在 2.5N・m，防止接触不良导致信号丢失。
2. 诊断功能启用：通过 TriStation 1131 软件启用通道级短路、开路诊断功能，及时发现潜在故障；定期（每 6 个月）校验输入通道精度。
3. 热插拔操作：热插拔时需佩戴防静电手环，冗余系统下需确认备用通道已正常采集，再更换故障模块，避免信号中断。
4. 环境防护：安装在防爆区域时需符合 ATEX 认证要求；粉尘环境需加装防尘滤网，防止端子积尘导致短路。
