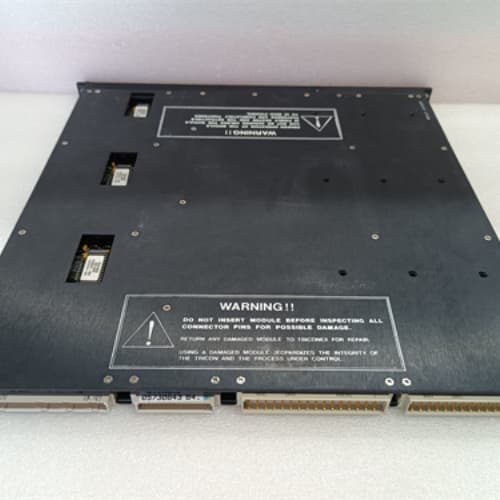

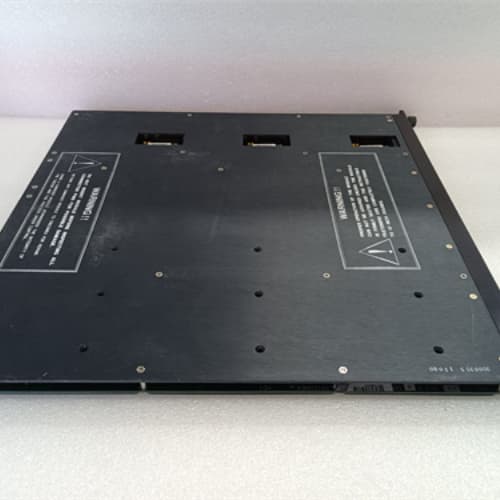

TRICONEX 3706A

1. 产品描述

2. 产品参数

2.1 输入规格

• 输入通道数：8 路差分模拟量输入
• 信号类型：4-20mA DC、1-5V DC、0-10V DC（可配置）
• 采样精度：±0.05% 满量程（4-20mA）
• 采样速率：10ms / 通道（可配置，最快 5ms / 通道）
• 隔离等级：通道间 1500V AC，模块与系统总线 2500V AC
• 共模抑制比（CMRR）：≥120dB（50/60Hz）

2.2 电气参数

• 供电电压：24V DC ±10%（由 Tricon 机架冗余电源供电）
• 功耗：≤10W
• 输入阻抗：250Ω（4-20mA 通道）、1MΩ（电压通道）
• 冗余架构：TMR 三重化采集电路设计

2.3 环境与机械参数

• 工作温度：-40℃~+70℃
• 存储温度：-40℃~+85℃
• 相对湿度：5%~95%（无冷凝）
• 防护等级：IP20（机架安装）
• 安装方式：Tricon/Triconvex 标准机架导轨插拔（支持热插拔）
• 外形尺寸：175mm×125mm×50mm（长 × 宽 × 高）
• 重量：约 400g

2.4 认证与兼容

• 认证：SIL 3（IEC 61508）、TÜV、ATEX、UL 1998
• 兼容系统：Tricon 3008/4000/EX 容错控制系统
• 编程软件：TriStation 1131

3. 优势与特点

1. TMR 三重化冗余设计：TRICONEX 3706A 采集电路采用三重化架构，三路独立采集通道交叉验证数据，确保参数采集的准确性与连续性，单通道故障不影响系统正常运行，满足 SIL 3 安全等级要求。
2. 高精度高稳定性：±0.05% 满量程采样精度 +≥120dB 共模抑制比，TRICONEX 3706A 可精准捕捉工艺参数的细微变化，抵御工业现场的电磁干扰，长期运行零漂移。
3. 在线热插拔与诊断：支持带电热插拔，故障模块更换无需停机，TRICONEX 3706A 内置通道级短路、开路、过载诊断功能，LED 指示灯实时显示通道状态，故障定位精准。
4. 宽信号兼容能力：兼容 4-20mA、1-5V、0-10V 等主流模拟量信号，TRICONEX 3706A 可直接对接压力变送器、温度传感器等现场设备，无需额外信号转换模块。
5. 严苛环境适应性：-40℃~+70℃ 宽工作温度范围，适应极寒、高温、高湿工业场景，TRICONEX 3706A 可在油气田、核电站等恶劣环境下长期稳定运行。

4. 应用领域与案例

4.1 应用领域

• 石油化工：乙烯裂解炉工艺参数采集、加氢裂化装置压力 / 温度监测
• 核电：反应堆冷却剂系统参数采集、核辅助系统液位 / 流量监测
• 油气开采：油气田井口压力 / 流量采集、天然气处理厂脱硫塔参数监测
• 电力：火电厂锅炉汽包水位 / 蒸汽压力采集、燃气轮机燃油流量监测

4.2 典型案例

1. 某大型乙烯厂裂解炉 SIS 系统：采用 4 台 TRICONEX 3706A 模块采集炉管温度、炉膛压力、燃料气流量等 32 路模拟量参数，TMR 冗余设计确保参数采集无偏差，自投用以来成功预警 3 次炉管超温风险，避免了设备爆管事故。
2. 某核电站反应堆冷却剂系统：TRICONEX 3706A 用于采集冷却剂压力（4-20mA）、流量（4-20mA）、温度（1-5V 转换信号）等关键参数，高精度采样为反应堆功率调节提供可靠依据，系统无故障运行超 6 年。
3. 某海上油气田井口控制系统：使用 TRICONEX 3706A 采集井口压力、原油流量等参数，在高盐雾、高湿度环境下稳定工作，热插拔功能让模块维护时间从 4 小时缩短至 15 分钟，大幅降低了海上平台的停机损失。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 系统规模匹配：TRICONEX 3706A 适用于模拟量输入点数≤8 路的采集单元；大规模采集场景可多模块并联，或选择 Triconex 3720（16 路输入）模块。
2. 信号类型适配：根据现场传感器输出信号选择通道配置（电流 / 电压）；热电偶 / 热电阻信号采集需搭配 Triconex 3700 系列专用温度模块。
3. 冗余配置：高危工艺环节（如反应堆控制、裂解炉系统）建议采用 Tricon 系统全冗余配置（电源、CPU、TRICONEX 3706A 模块均冗余）。

6.2 注意事项

1. 接线规范：电流信号采用两线制 / 四线制接线，电压信号采用屏蔽双绞线，屏蔽层单端接地（靠近模块端）；TRICONEX 3706A 端子扭矩控制在 2.5N・m，防止接触不良导致信号失真。
2. 校准要求：每 12 个月通过标准信号源对模块进行零点和满量程校准；更换传感器后需重新校准对应通道，确保采集精度。
3. 热插拔操作：热插拔时需佩戴防静电手环，冗余系统下需确认备用通道已正常采集数据，再更换故障模块，避免参数采集中断。
4. 环境防护：安装在防爆区域时需符合 ATEX 认证要求；粉尘、盐雾环境需为模块加装防护外壳，定期清洁端子积尘，防止短路故障。
