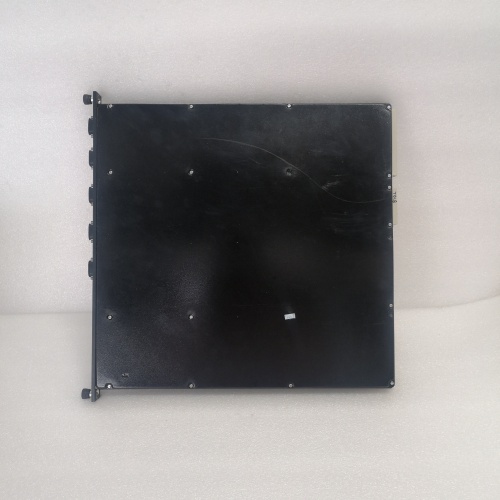

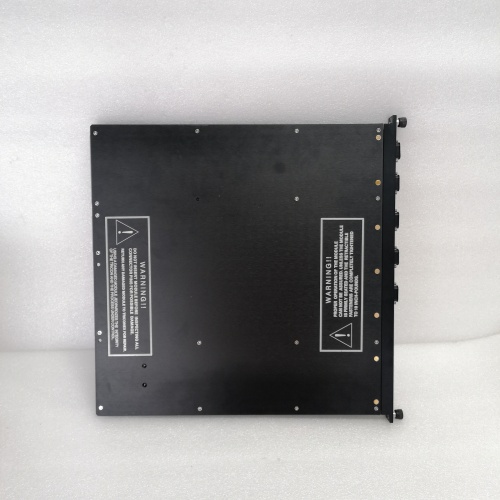

TRICONEX JWA600-24

产品描述

TRICONEX JWA600-24 是TRICONEX（现隶属于施耐德电气）公司为Tricon安全仪表系统（SIS）设计的一款关键电源分配模块。该模块在安全系统中扮演着至关重要的角色，专门用于为Tricon机架内的输入/输出（I/O）模块提供隔离、稳定且可监控的24VDC工作电源。TRICONEX JWA600-24 并非普通的电源，而是专为实现高可用性和故障安全而设计的组件，内置诊断电路能够持续监测其输出电压状态，并将诊断信息报告给主控制器，从而满足安全完整性等级（SIL）应用的要求。在石油、天然气、化工等高危行业的紧急停车系统（ESD）和火气检测系统（F&G）中，TRICONEX JWA600-24 确保了现场传感器和执行器供电回路的可靠性，是整个安全仪表功能（SIF）链中的重要一环。其设计严格遵循故障安全原则，是构建TMR（三重模块冗余）架构的Tricon系统的基础设施之一。

• 产品型号： JWA600-24

• 品牌： Triconex (Schneider Electric)

• 所属系统： Tricon 安全仪表系统 (SIS)

• 模块类型： I/O 电源分配模块 (Power Distribution Module)

• 输入电压： 通常为 24 VDC（来自外部安全电源）

• 输出电压： 隔离的 24 VDC，为机架内的I/O模块供电。

• 输出通道/组数： 通常提供多组隔离的电源输出，每组可为一系列I/O模块供电。

• 诊断功能： 内置电压监测电路，可检测输出电压是否在正常范围内（过压、欠压），并将诊断状态通过背板通信报告给主处理器。

• 连接方式： 通过Tricon机架背板与I/O模块和主处理器通信，外部电源通过端子排连接。

• 工作温度： -40°C 至 +70°C（典型工业宽温范围）

• 认证： 符合相关安全标准，适用于SIL 2/SIL 3等级的安全应用。

优势与特点

1. 安全关键设计： TRICONEX JWA600-24 专为安全系统设计，其核心优势在于内置的诊断和故障报告能力。任何电源异常（如掉电、电压超限）都能被实时检测并作为安全事件上报，触发系统进入预设的安全状态，这是普通工业电源无法比拟的。

2. 高可用性与隔离设计： 模块提供多组隔离的电源输出。这种设计意味着即使其中一组电源出现故障，也仅影响与之相连的部分I/O模块，而不会导致整个机架的I/O失电，实现了故障隔离，提高了系统的整体可用性。

3. 与Tricon系统的无缝集成： 作为Tricon系统的原厂组件，TRICONEX JWA600-24 在物理尺寸、背板接口、通信协议和诊断信息格式上与Tricon控制器（如Tricon CX）完美兼容。其状态可以在Tricon系统诊断软件中集中查看，简化了运维。

4. 坚固的工业构造： 采用宽温设计和高可靠性元器件，能够承受恶劣的工业环境，确保在极端温度、振动和电气噪声下持续稳定工作，满足安全系统对硬件长期可靠性的苛刻要求。

5. 简化系统设计与布线： 该模块集成在Tricon机架内部，减少了外部电源分配单元的数量和复杂的接线工作，使机柜布局更整洁，同时也降低了因外部接线错误导致故障的风险。

应用领域与案例

TRICONEX JWA600-24 专门应用于要求高安全完整性的过程工业安全仪表系统（SIS）。

• 海上油气平台： 为紧急关断（ESD）系统的现场输入（如压力开关、火焰探测器）和输出（如关断阀）模块提供安全电源。

• 炼油与石化： 在催化裂化、乙烯裂解等关键装置中，为燃烧器管理系统（BMS）和安全联锁逻辑的I/O模块供电。

• 长输管线： 为管线沿线阀室的气体检测和远程紧急截断系统的Tricon I/O供电。

• 典型案例： 在某液化天然气（LNG）接收站的储罐区，采用Tricon系统作为安全仪表系统。多个 <a href="https://www.example.com/triconex-jwa600-24" target="_blank">TRICONEX JWA600-24</a> 模块被安装在现场机柜的Tricon机架中，分别为监测储罐压力、温度和液位高高/低低的开关量输入模块，以及控制紧急泄放阀的开关量输出模块供电。当任何一个 JWA600-24 模块检测到自身供电异常时，会立即向Tricon主控制器报告故障。控制器根据预编程的安全逻辑，可以启动备用电源回路或触发更高级别的报警，确保安全监控功能不因单一电源故障而失效。

与竞争产品对比

选型建议与注意事项

1. 严格的系统绑定： TRICONEX JWA600-24 仅能用于Tricon品牌的安全仪表系统机架。选型前必须确认现有Tricon机架的型号、版本和槽位配置，确保硬件兼容。

2. 供电容量计算： 必须计算拟连接的所有I/O模块的最大总功耗，确保 TRICONEX JWA600-24 的输出容量（电流和功率）满足要求，并留有一定裕量。超载可能导致模块故障或触发安全关断。

3. 外部电源要求： 该模块需要外部提供干净的24VDC电源。此外部电源本身也应具备高可靠性，通常建议采用冗余配置的SIL等级认证电源，以确保源头供电安全。

4. 诊断功能配置： 模块的诊断功能需要在Tricon的编程组态软件（如TriStation）中正确启用和配置，以便将电源状态集成到整个系统的安全逻辑和报警管理中。
