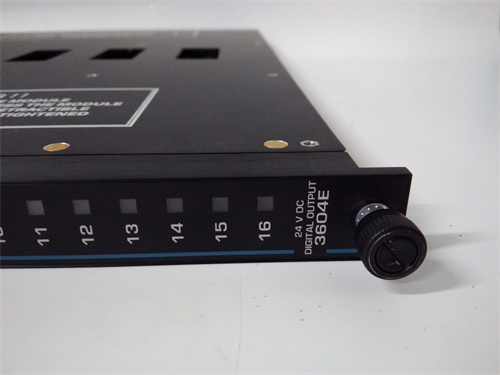

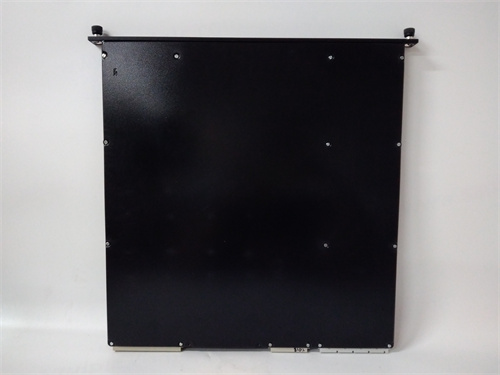

TRICONEX 3604E

产品描述

TRICONEX 3604E 是一款高完整性的数字量输出模块，属于 Triconex 安全仪表系统中的关键组件，专为需要最高安全等级的关键过程应用而设计。该模块是 Triconex 三重化模件冗余（TMR）架构的重要组成部分，用于将安全逻辑处理器的决策可靠地转换为现场执行机构的驱动信号。TRICONEX 3604E 的核心功能是在接收到来自主处理器的输出指令后，通过其内部的三个独立通道进行处理和表决，最终输出一个高度可靠的控制信号，用于驱动紧急切断阀、继电器、指示灯等现场设备。即使在模块内部发生单一硬件故障时，其 TMR 架构也能确保输出信号正确无误，实现容错运行。

产品参数

• 产品型号： TRICONEX 3604E

• 类型： 数字量输出模块

• 产品系列： Triconex TMR 安全系统

• 架构： 三重化模件冗余（TMR），三个独立的分区并行处理

• 输出通道数： 通常为 16 或 32 通道（具体取决于版本）

• 输出类型： 固态输出，用于驱动直流负载

• 输出诊断： 支持线路监控（开路检测）

• 故障安全行为： 在检测到故障或模块失效时，输出可配置为预定义的安全状态

• 安全完整性等级： 适用于 SIL 3 级应用（根据 IEC 61508 认证）

• 诊断覆盖率： 具有高诊断覆盖率，>99%

• 指示器： 前面板 LED 指示灯用于显示电源、模块状态、通信活动和通道状态

• 安装方式： 安装在 Triconex 专用机架中

• 工作温度： 0°C 至 60°C

• 认证： TÜV 认证、CE、UL、CSA

优势与特点

TRICONEX 3604E 的核心优势在于其独特的三重化冗余架构，能够在继续工作的同时容忍内部故障。通过使用 TRICONEX 3604E，工厂可以实现最高等级的安全保护，同时避免了因单一硬件故障导致的停车，极大提高了过程可用性。该模块在输出端也采用了 TMR 技术，每个输出通道背后的电路都是三取二的表决结构，确保了输出信号的绝对正确性。TRICONEX 3604E 内置的线路监控功能可以持续监测到现场接线（至现场电磁阀或继电器）的开路故障，防止安全功能因接线问题而失效。模块支持热插拔，允许在不中断安全系统运行的情况下进行更换，进一步提升了系统的在线维护能力。作为 Triconex 系统的核心输出模块，TRICONEX 3604E 保证了与 Triconex 主处理器和工程软件的完美兼容，是实现整体安全解决方案的关键。

应用领域与实际案例

TRICONEX 3604E 广泛应用于石油、化工、电力等过程工业的高完整性安全仪表系统中。

• 石油 refining - 紧急停车系统： 在炼油厂的催化裂化装置中，TRICONEX 3604E 接收来自安全逻辑解算器的指令，驱动安装在关键危险点（如反应器进料管线）上的紧急切断阀的电磁阀。一旦过程参数超限，它能可靠地关闭阀门，隔离危险源。

• 海上平台 - 火气检测系统： 在海上油气生产平台，当火气探测器触发报警后，安全系统的逻辑输出通过 TRICONEX 3604E 驱动消防系统的启动电磁阀，如释放灭火气体或启动消防泵。

• 管道输送 - 压缩机保护： 在天然气长输管线的压缩机站，TRICONEX 3604E 用于在检测到压缩机喘振、超速等危险工况时，快速放空或停机，保护昂贵的压缩机组。

• 化工 - 反应器安全保护： 在间歇或连续反应器系统中，TRICONEX 3604E 驱动紧急冷却或泄压阀，在反应失控等紧急情况下自动执行保护动作。

• 发电 - 锅炉安全监控系统： 在火力发电厂，TRICONEX 3604E 用于执行锅炉安全监控系统的输出逻辑，如驱动燃料切断阀，确保炉膛安全。

与竞品对比分析

与其他领先的安全系统供应商（如 HIMA、Honeywell 的 Safety Manager）的同级安全输出模块相比，TRICONEX 3604E 以其独特的 TMR 架构而著称。HIMA 和霍尼韦尔等其他系统可能采用不同的架构（如 1oo2D），它们也同样安全，但故障模式和处理冗余的方式有所不同。TMR 架构的优势在于其能够容忍单一故障而无需将故障模块旁路，提供了非常高的在线可用性。对于已经投资于 Triconex 平台的大型设施，TRICONEX 3604E 提供了与其 TMR 架构无缝集成的输出解决方案，确保了整个安全生命周期的工程一致性。

选型建议与注意事项

为您的 Triconex 安全系统选择 TRICONEX 3604E 时，首先需要确认其输出规格（如电压等级、电流驱动能力、通道数量）与您现场的执行机构（如电磁阀）要求完全匹配。确保 TRICONEX 3604E 与您系统中的主处理器型号和软件版本兼容。在安装该模块时，严格遵守 Triconex 的安装程序和安全规程，确保模块正确插入机架并锁定。接线时，必须按照 Triconex 的规范使用合适的电缆，并确保线路监控功能正确接线。在调试前，通过 Triconex 的工程软件对 TRICONEX 3604E 进行配置，并执行全面的功能测试，验证输出逻辑和线路监控功能符合安全要求。由于该模块用于关键安全功能，建议在维护库存中保留备用的 TRICONEX 3604E 模块，以应对潜在的硬件故障。最后，始终维护安全应用逻辑和配置数据的最新备份。
