产品描述

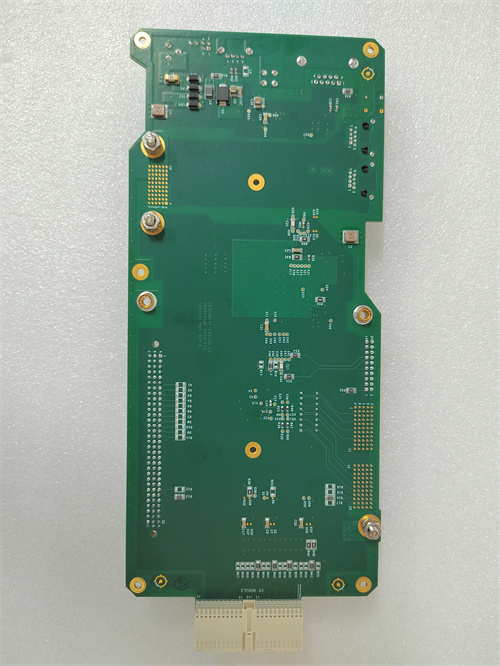

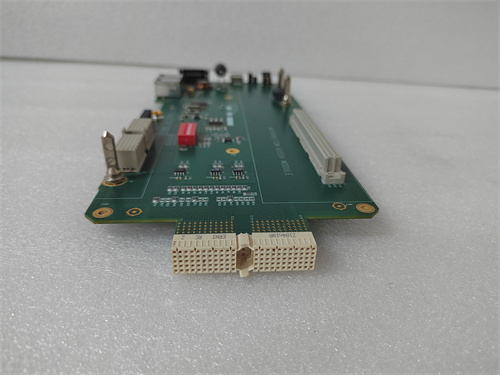

TRICONEX MP3009 是一款高性能的主处理器模块，属于英维思（Invensys）旗下 Triconex 品牌备受赞誉的 Trident 安全控制系统的重要组成部分。Triconex 作为全球安全控制系统的领导者，其产品广泛应用于过程工业的高完整性保护应用，如紧急停车系统（ESD）、火灾及气体检测系统（F&G）和燃烧器管理系统（BMS）。TRICONEX MP3009 作为 Trident 系统的核心处理器模块，专门设计用于执行安全逻辑程序，实现 SIL 3 级及以下的安全功能。该模块采用三重化冗余（TMR）架构，集成了三个完全独立并行的微处理器通道，每个通道独立执行相同的安全逻辑程序，并通过专用的硬件表决机制对输出进行比较和表决，确保在任何单个通道发生故障时，系统仍能正确执行安全功能。TRICONEX MP3009 通常安装在 Trident 系统的机架内，作为主处理器，接收来自安全输入模块的现场信号，执行用户编程的安全逻辑，并通过安全输出模块驱动现场执行机构。对于安全工程师、过程控制工程师和工厂维护人员而言，TRICONEX MP3009 代表了一种经过 TÜV 权威认证的、具有最高安全完整性和可用性的安全控制解决方案，其故障容错能力和完善的自诊断功能为工业生产提供了最可靠的保护。
产品参数
了解 TRICONEX MP3009 的技术规格对于正确设计和应用 Trident 安全控制系统至关重要：
产品型号： TRICONEX MP3009
系列归属： Triconex Trident 安全控制系统
模块类型： 主处理器模块
安全等级： TÜV 认证，最高可达 SIL 3（IEC 61508）、AK 6（DIN V 19250）
处理器架构： 三重化冗余（TMR）架构，集成三个完全独立并行的微处理器通道
表决机制： 硬件实现的 2-out-of-3 表决机制，对每个通道的输出进行比较和表决
故障容错： 单通道故障时系统仍能正常运行，实现故障容错
程序内存： 大容量内存，用于存储安全逻辑程序和相关数据
通信接口： 集成了多种通信接口，包括以太网（用于编程和系统通信）和串行通信接口
诊断功能： 全面的自诊断功能，包括 CPU 自检、内存检查、通信监测和通道比较；前面板 LED 提供详细的模块状态和诊断指示
看门狗定时器： 内置硬件看门狗定时器，监测程序执行是否正常
电源要求： 通过机架背板从 Trident 系统电源模块供电
工作温度： 0°C 至 60°C，适用于工业控制柜环境
认证： TÜV、FM、CSA、CE 等多种国际权威认证
优势特点
TRICONEX MP3009 凭借其独特的三重化冗余架构和卓越的安全性能，在安全控制领域拥有显著优势：
三重化冗余（TMR）架构： TRICONEX MP3009 的核心是其独特的 TMR 架构。三个完全独立的微处理器通道并行执行相同的安全逻辑程序，每个通道都有自己的 CPU、内存、电源和通信电路。这种设计消除了单点故障的可能性，确保了在任何单个通道发生故障时，系统仍能通过剩余的两个正确通道继续正常运行，实现真正的故障容错。
硬件表决机制： TRICONEX MP3009 不仅处理器是三重化的，其输出也通过专用的硬件表决电路进行 2-out-of-3 表决。只有当至少两个通道的输出一致时，系统才会产生输出。这种硬件表决机制确保了即使在某个通道发生故障并产生错误输出的情况下，错误的输出也不会传递到现场执行机构，保证了安全功能的正确执行。
高安全完整性（SIL 3）认证： TRICONEX MP3009 通过了德国 TÜV 的权威认证，最高可达 SIL 3 安全等级，符合 IEC 61508 等国际安全标准的要求。这意味着它能够以最高等级的可靠性和完整性执行安全功能，将危险事件发生的概率降低到可接受的最低水平。对于炼油厂、化工厂等存在重大危险源的场合，选择 TRICONEX MP3009 意味着为人员、环境和资产提供了最高等级的保护。
在线可维护性： 由于采用了 TMR 架构，TRICONEX MP3009 支持在线维护。当某个通道发生故障时，系统可以在不停机的情况下，在线更换故障的处理器模块。这种在线可维护性大大提高了安全系统的可用性，避免了因系统维护或故障修复而导致的生产中断。
全面的自诊断能力： TRICONEX MP3009 具有极其强大的自诊断功能。它不仅持续监测自身的硬件和软件健康状况，还对三个通道的执行结果进行持续的比较和验证。任何通道间的微小差异都会被检测到并报告，使得潜在的故障能够在影响系统性能之前被及时发现和处理。这种全面的诊断能力确保了系统始终处于最高水平的健康状态。
应用案例
TRICONEX MP3009 广泛应用于对安全性和可用性要求极高的各类工业过程：
石油化工紧急停车系统： 在大型炼油厂、乙烯装置和化工联合企业中，TRICONEX MP3009 作为紧急停车系统（ESD）的核心处理器，持续监测关键工艺参数。当检测到异常工况时，它执行预编程的安全逻辑，顺序或同时关闭相关设备，将装置安全地停运，防止灾难性事故的发生。其 TMR 架构确保了即使处理器本身发生故障，安全功能也能继续正确执行，不会因系统故障而导致误停车或拒动。
火灾及气体检测系统： 在海上石油平台、液化天然气（LNG）接收站和大型化工厂中，TRICONEX MP3009 被用作火灾及气体检测系统（F&G）的核心控制器。它接收来自各类探测器的信号，经过逻辑判断后，启动声光报警，并联动消防设备。其对 SIL 3 的支撑确保了在真正的火灾或气体泄漏事件中，系统能够可靠动作，保护生命和财产安全。
燃烧器管理系统： 在电站锅炉、工业炉窑和加热炉的燃烧器管理系统中，TRICONEX MP3009 负责执行安全启动、运行监控和紧急停炉逻辑。其高可靠性和故障容错能力确保了燃烧过程的安全性，防止爆燃等危险事件的发生。
高完整性压力保护系统： 在高压天然气管道、油气处理和输送设施中，TRICONEX MP3009 被用于构建高完整性压力保护系统（HIPPS）。它通过高可靠性的传感器检测管道压力，当压力超过安全限值时，快速关闭专用的紧急切断阀，隔离高压源。这种应用对控制系统的响应速度、可靠性和 SIL 等级要求极高，TRICONEX MP3009 是这类应用的理想选择。
涡轮机械控制： 在大型压缩机、透平膨胀机和泵的机械保护系统中，TRICONEX MP3009 可以独立于基本过程控制系统，提供超速、轴振动过大、轴承温度过高等关键保护功能。其 TMR 架构确保了保护功能的持续可用，避免了因控制系统故障而导致的设备损坏。
竞品对比
与其他主流安全控制系统的核心处理器（如 HIMA 的 H51q 系列、罗克韦尔的 GuardLogix、西门子的 S7-400F/400FH、ABB 的 AC800M HI）相比，TRICONEX MP3009 展现出其独特的定位和优势：
真正的三重化冗余架构： 虽然许多安全控制系统都宣称具有冗余或容错能力，但 TRICONEX MP3009 的 TMR 架构是真正的三重化硬件冗余，从输入、处理到输出，每个环节都是三重化的，并通过硬件表决机制确保正确输出。这种架构在故障容错能力和安全性方面，比双冗余或软件表决的架构更为可靠。
Triconex 的品牌声誉： Triconex 在安全控制系统领域拥有无可争议的领先地位和卓越的声誉。TRICONEX MP3009 作为其 Trident 系列的核心产品，受益于这一强大的品牌效应。对于许多最终用户、工程公司和行业监管机构而言，Triconex 就是安全控制的代名词，选择 Triconex 意味着选择了最高标准的保护。
丰富的行业应用经验： Triconex 在石油、化工、电力等关键行业拥有数十年的应用经验和数千个成功案例。TRICONEX MP3009 的可靠性已经过全球各种严苛工况的长期验证。其安全逻辑的编程语言和工程实践，也已成为许多行业的默认标准。
与 Triconex 系统的完整集成： TRICONEX MP3009 与 Triconex 的专用安全输入/输出模块、通信模块和工程软件 Trident Workbench 实现了完美的集成。这种同品牌的系统集成确保了从现场信号到安全逻辑再到执行机构的整个安全链的完整性和一致性。
选型建议与注意事项
在涉及 TRICONEX MP3009 的选型、安装或维护工作时，请务必留意以下几点：
安全功能需求评估： 在选型前，必须对所需的安全功能进行全面的风险评估，确定所需的安全完整性等级（SIL）。TRICONEX MP3009 虽然支持最高 SIL 3，但具体的安全回路的设计和验证仍需要由专业的安全工程师完成。
系统配置规划： 根据安全系统的输入/输出点数、安全逻辑的复杂程度和通信要求，规划整个 Trident 系统的配置，包括所需的主处理器模块数量、安全 I/O 模块类型和数量、电源模块和通信模块等。
工程软件与编程： TRICONEX MP3009 使用 Triconex 的 Trident Workbench 工程软件进行安全逻辑编程。该软件支持功能块图（FBD）和梯形图（LD）等符合安全标准的编程语言。使用前，确保相关人员接受过 Triconex 的正式培训，熟悉该软件的编程、仿真和调试方法。
三重化模块配置： 在安装 TRICONEX MP3009 时，需要正确配置其与安全输入模块、安全输出模块之间的对应关系。确保输入信号被正确分配到三个独立的处理器通道，输出信号能够被正确的硬件表决电路处理。
电源冗余配置： 对于关键的安全应用，建议为整个 Trident 系统配置冗余电源模块，并由两路独立的 24V DC 电源供电，以确保在单路电源故障时，TRICONEX MP3009 仍能正常工作。
定期功能测试与维护： 安全系统需要定期进行功能测试，以验证其在发生故障时仍能正确动作。制定详细的测试计划，对 TRICONEX MP3009 及其连接的传感器和执行器进行周期性测试。同时，关注 Triconex 发布的产品固件更新和安全通告，确保系统始终保持最新的安全性能。
备件库存： 考虑到 TRICONEX MP3009 在关键安全应用中的重要性，建议建立备件库存，以便在模块发生故障时能够及时更换，最大程度地缩短系统停运时间。
