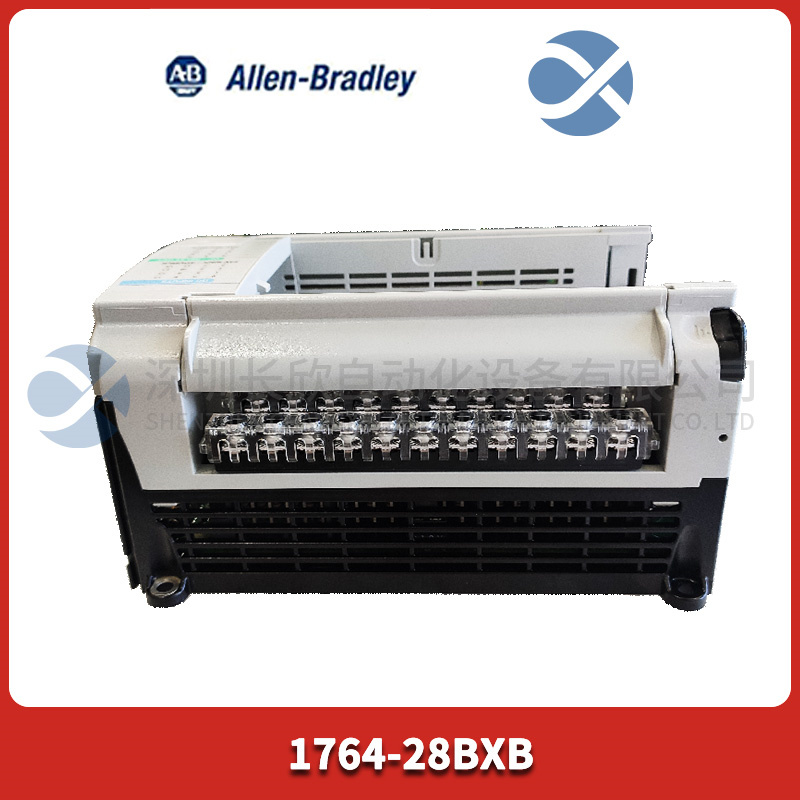

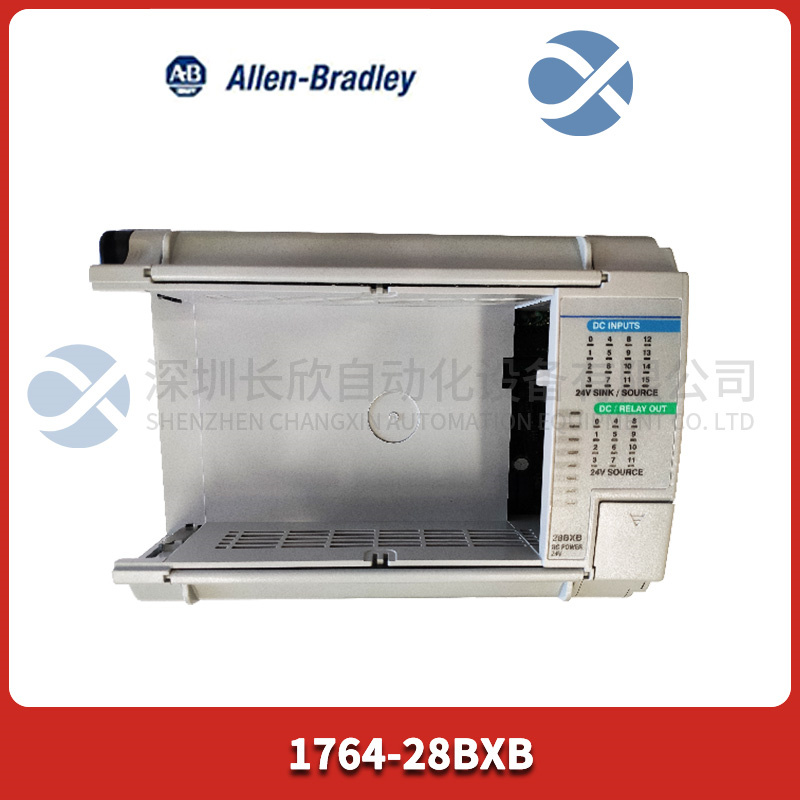

1764-28BXB A-B 基本单元

　　1764-28BXB A-B 基本单元

　　型号：1764-28BXB

　　品牌：A-B

　　制造商:罗克韦尔自动化

　　品牌:艾伦布拉德利

　　系列:微逻辑1500

　　零件号/目录号:1764-28BXB

　　功能:基地控制器

　　模块类型:基地单位

　　输入输出计数:16个输入/12个输出

　　输入数:16个输入

　　输入通道电压:24V直流，吸收/来源

　　输入电压:24伏直流电

　　高速输入频率:八(8)个20 kHz输入

　　输出源:继电器端口和直流FET

　　输出数量:六(6)次接力赛；四(4)个标准24VDC晶体管；两(2)个快速24VDC

　　产品描述

　　1764-28BXB是属于Bulletin 1764产品系列的MicroLogix 1500基本单元。它具有20.4至30VDC的线路电源电压要求，集成八（8）个标准24VDC汇点/源离散输入、八（8个）高速输入和六（6）个继电器输出、四（4）个标准24V DC输出和两（2）个快速24VDC输出。它集成了RS232通信端口，用于设备通信。

　　Allen-Bradley 1764-28BXB底座是Allen-Bradley Bulletin 1764产品类别的一部分。此部件号是MicroLogix 1500基本单元系列，具有嵌入式I/O并可容纳处理器。它是Allen-Bradley MicroLogix 1500可编程控制器系统组装中的重要组成部分。除了嵌入式输入和输出外，1764-28BXB基本单元还包含电源和通信端口。它还可作为系统应用程序所需的扩展I/O接口。1764-28BXB 24伏直流基本单元的功耗为30瓦，最大负载功率为16瓦，最大负载电流为400毫安。每个单元配备六(6)个继电器输出和两(2)个隔离继电器。它具有八(8)个标准和八(8)个快速24伏直流输入。1764-28BXB的高速20 kHz I/O由八(8)个输入和两(2)个输出组成。此外，它还有四(4)个标准FET输出和两(2)个快速FET输出。FET晶体管仅适用于此基本单元。

　　Allen-Bradley 1764-28BXB Base是一种必需的硬件，它允许组装的Allen-BradleyMicroLogix 1500控制器系统支持最大数量的I/O扩展。它的宽度为168毫米（6.62英寸），深度为87毫米（3.43英寸）。当DIN导轨闩锁打开时，其高度为138毫米（5.43英寸），当其关闭时，其高为118毫米（4.65英寸）。1764-28BXB设计为水平安装在紧凑型扩展I/O上。该单元与Allen-Bradley 1764-LRP和1764-LSP处理器兼容。

　　Allen-Bradley 1764-28BXB是MicroLogix 1500基本单元。该基本单元集成了最先进的功能，具有八(8)个标准24VDC灌电流/拉电流离散输入、八(8)个高速输入和六(6)个继电器输出、四(4)个标准24VDC输出和两个(2)快速24VDc输出。这种集成I/O，尤其是高速或快速输入是重要的通道，它允许基本单元连同所连接的控制器一起用于计数器和累加应用程序。

　　如果没有1764-LSP和1764-LRP（MicroLogix处理器），该基本单元将无法运行。这些处理器连接到基本单元以提供将在逻辑执行中使用的智能。对于控制器内的本地编程和数据访问，可将1764-DAT或数据访问工具连接到基本单元上。

　　基本单元还支持安装其他模块，例如实时时钟和内存模块。它还可以与Compact I/O模块一起安装，以扩展集成功能。

　　基本单元还具有一个集成串行通信端口，默认配置为19.2K波特率、无奇偶校验、节点地址设置为1、无握手、CRC错误检测、自动检测嵌入式响应、启用重复数据包（消息）检测,ACK超时50次，NAK重试设置为3次重试，ENQ设置为3次重试，停止位设置为1。此通信端口可用于直接与编程工作站或1761-NET-AIC通信，以允许通过以下方式进行通信一个网络。
