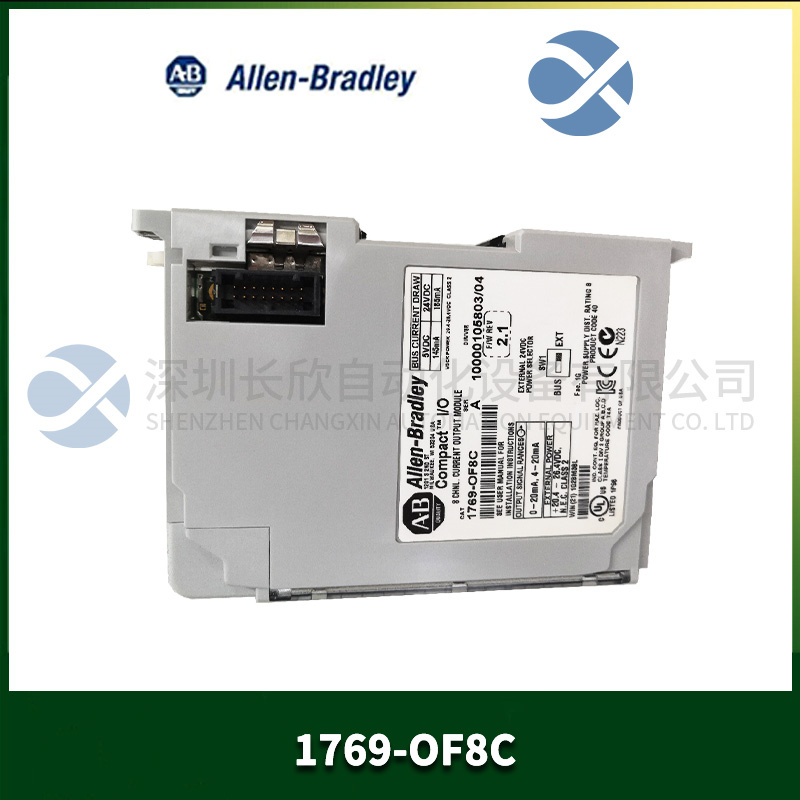

1769-OF8C A-B 输出模块

　　1769-OF8C A-B 输出模块

　　型号：1769-OF8C

　　品牌：A-B

　　制造商:罗克韦尔自动化

　　品牌:艾伦布拉德利

　　最大转换率（所有渠道）:5毫秒

　　解决:16位

　　输出电流范围:0-21毫安；3.2毫安-21毫安

　　输出电流:0-20毫安/4-20毫安

　　输出数量:八(8)个电流输出

　　整体准确度:25°C时满量程的±0.35%

　　开路和短路保护:是的

　　最大短路电流:21毫安

　　当前绘制:5VDC时为145毫安；24V直流时为185毫安

　　通道诊断:按位报告输出断线或负载电阻高按位报告超出或低于范围

　　产品描述

　　1769-OF8C输出模块是CompactLogix系列I/O模块中的Allen-Bradley/Rockwell Automation输出模块。它有8个输出通道，都是电流输出。1769-OF8C输出模块的输出通道可以在0到20毫安或4到20毫安下运行。它没有外壳，因此不应在室外使用，在恶劣的室内环境中可能需要安装在外壳中。1769-OF8C输出模块可在32至140华氏度或0至60摄氏度的温度范围内安全运行。

　　Allen-Bradley 1769-OF8C是紧凑型I/O模块。该模块与1769和一些1768 CompactLogix控制器以及MicroLogix 1500控制器兼容。该模块是一个模拟输出模块，通常用于驱动控制回路的最终控制元件(FCE)以及向接收和测量元件传送信号。

　　1769-OF8C主要具有八(8)个单端电流输出通道，可配置为0-20 mA和4-20 mA。它具有16位数模转换器(DAC)，特定分辨率为15.59位，0.323µA/位，适用于4-20 mA和15.91位，0.323µA/位，适用于0-20 mA。它在所有通道上的转换率为5毫秒，对63%输出的阶跃响应小于2.9毫秒。模拟输出范围为0-21 mA和3.2-21 mA。

　　可由1769-OF8C驱动的典型最终控制元件(FCE)是调制控制阀、变频驱动器(VFD)、定位器和其他设备。为了在自动控制回路中使用，该模块可以集成到处理器中嵌入的比例+积分+微分(PID)控制器。可以从该设备接收信号的兼容接收和测量元件是面板仪表、数据记录器、信号分配器和其他类似类型的设备。

　　1769-OF8C是单宽模块，可以作为本地I/O和扩展I/O机架的一部分安装在1769和1768 CompactLogix组件上。它也可以与MicroLogix 1500控制器一起使用。

　　Allen-Bradley 1769-OF8C最多可支持8个通道的同步模拟电流输出。在模块的正面，有一个LED指示灯，当模块没有遇到问题时，该指示灯呈绿色亮起。如果检测到开环情况，此状态LED灯可以警告用户。该模块还具有过流和过压保护功能。1769-OF8C Compact Logix系列电流输出模块需要一个24伏直流额定外部电源，它包括通道对地隔离。所有输出都具有16位分辨率。1769-OF8C输出模块包括一个集成的可拆卸接线端子，为执行器接线提供手指安全保护。该接线盒位于输出模块前面的门后面。该模块最常见的接线方式是将其从模块下方布线到输出端子。1769-OF8C还有一个更换门套件，它使用22 x 14 AWG尺寸的实心铜线。1769-OF8C的输出阻抗超过1欧姆，并且具有短路保护。该模块可在0至60摄氏度的温度范围内运行。其在25摄氏度时的精度为满量程的±0.35%。1769-OF8C的出厂重量约为0.28千克，尺寸为4.65英寸x 1.38英寸x 3.43英寸。该模块可在0至60摄氏度的温度范围内运行。其在25摄氏度时的精度为满量程的±0.35%。1769-OF8C的出厂重量约为0.28千克，尺寸为4.65英寸x 1.38英寸x 3.43英寸。该模块可在0至60摄氏度的温度范围内运行。其在25摄氏度时的精度为满量程的±0.35%。1769-OF8C的出厂重量约为0.28千克，尺寸为4.65英寸x 1.38英寸x 3.43英寸。
