1788-DNBO A-B DeviceNet子卡

　　1788-DNBO A-B DeviceNet子卡

　　型号:1788-DNBO

　　品牌：A-B

　　制造商：罗克韦尔自动化

　　系列：设备网

　　产品描述

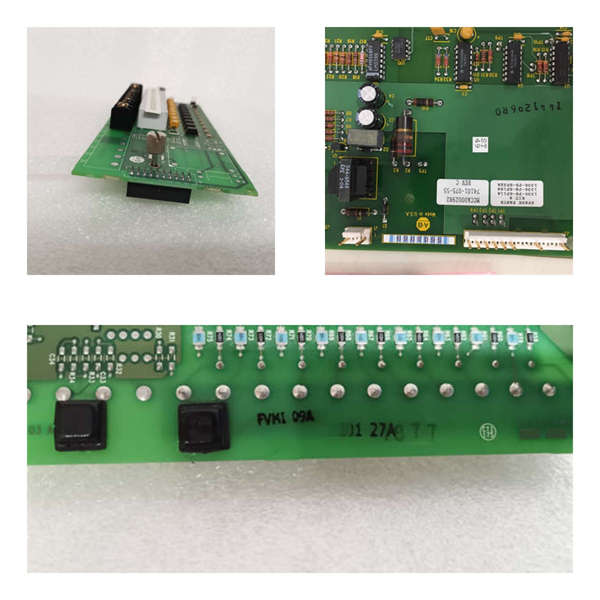

　　Allen-Bradley 1788-DNBO是DeviceNet子卡。

　　Allen-Bradley 1786-DNBO是DeviceNet子卡。此子卡与任何兼容此模块的Allen-Bradley设备一起使用。

　　对于DeviceNet子卡的配置，需要RSNetWorx for DeviceNet V3.0 Service Pack 2。这是将模块包含到系统扫描列表所必需的。

　　要设置1788-DNBO的网络地址，1788-DNBO随附两(2)个开关。有效节点地址为0-63，这是DeviceNet网络支持的节点范围。作为一般规则，子卡的节点地址必须是唯一的，并且在网络中不得有重复地址。此外，将节点地址设置为99并重新启动模块，将子卡擦除到定义的扫描列表，因此，只有在需要擦除扫描列表时才应这样做。在上电期间读取开关设置，以确定子卡的设置地址和预期操作。

　　网络传输速率可以使用不同的硬件开关进行配置，该开关也安装在子卡中。此开关位于可拆卸连接器旁边，允许设置速度，例如设置为零(0)时为125 Kb，设置为一(1)时为250 Kb，设置为二(2)时为500 Kb。同样，开关设置在模块启动期间读取。

　　此子卡带有状态指示灯，例如网络状态(NS)和I/O状态指示灯。网络状态指示灯是一个双色LED，通常显示通信链路的状态。I/O状态指示灯也是一个双色LED，指示I/O扫描速度。

　　1788-DNBO子卡提供可选择的波特率和节点（0=125k，1=250k，2=500k），可以通过板上的硬件推轮进行设置，输入和输出数据速率为124双整数(DINT)和123 DINT。1788-DNBO子卡通过工厂提供的5针DeviceNet连接器电缆连接到DeviceNet网络，该电缆连接到扫描仪上的DeviceNet端口并用连接器螺钉拧紧。它具有网络状态（NW）、模块状态（MS）和I/O状态指示灯，指示卡的性能状态。1788-DNBO子卡的工作温度范围为0至60摄氏度，可在–40至85摄氏度的温度范围内存储。它的运输净重为0.1公斤，并通过了CE、c-UR-us、C-TICK和ODVA认证。
