1747-L541 A-B SLC 500模块化硬件的控制器模块

　　1747-L541 A-B SLC 500模块化硬件的控制器模块

　　型号：1747-L541

　　品牌：A-B

　　制造商：罗克韦尔自动化

　　产品系列：单反500

　　产品描述

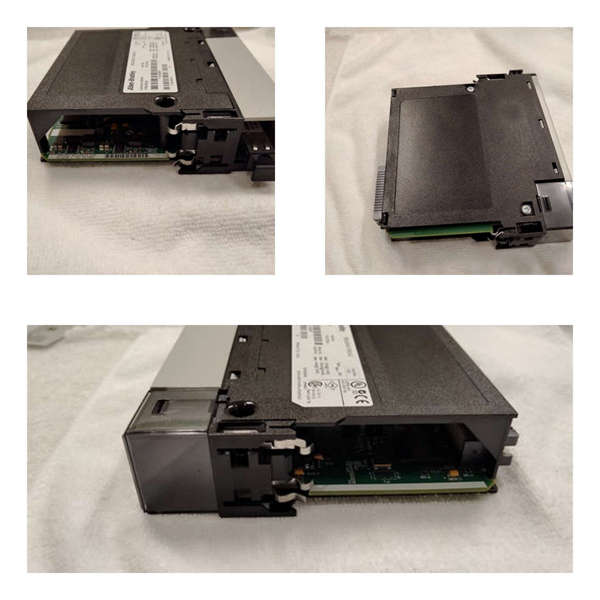

　　1747-L541是Allen-Bradley的SLC 500模块化硬件的控制器模块。它配备内存或16 KB，以及内置通信接口，例如9针RS-232和Data Highway Plus(DH+)。它具有4096个输入点和4096个输出点，模拟I/O计数为480，用户内存为16K字，I/O扫描时间为0.225毫秒。

　　Allen-Bradley 1747-L541是SLC 5/04处理器，是SLC 500系列的一部分，该系列还包括1747-L541、L542和L543控制器。它是一种高性能处理器，具有更快的通信速度和更短的程序执行时间。SLC 5/04带有16K、32K或64K字的内存，它最多可以控制4096个输入和输出点。对于通信，1747-L541具有内置的DH+通道，支持扩展消息功能和高速通信。它还具有一个RS-232通道，用于支持DF1无线电调制解调器、DH-485、ASCII和Modbus RTU通信。对于编程，它包括高级数学指令和各种附加指令。它还支持远程I/O、DeviceNet直通和间接寻址。

　　1747-L541的每个关键字的典型程序扫描时间为0.9毫秒，典型的I/O扫描时间为0.225毫秒。它要求背板电流负载在5伏直流电时为1安培，在24伏直流电时为200毫安。它有一个1毫秒的可选定时中断(STI)和0.5毫秒的离散输入中断(DII)。对于程序和数据表存储，它使用具有64 KB内存的1747-M13闪存存储设备。SLC 5/04的前面板上有一个3位钥匙开关，用于选择运行、远程或程序模式。1747-L541 SLC 504具有RUN、FLT、BATT、FORCE、DH+和RS-232 LED状态指示灯，用于故障排除和诊断。SLC 500系列处理器采用简单、经济高效的设计，在HVAC控制、SCADA和材料处理等应用中有着良好的安装历史。

　　Allen-Bradley 1747-L541是一款SLC 5/04控制器，具有集成的16 KB用户内存，设计用于处理多达4096个输入和输出。该控制器属于模块化风格的SLC 500可编程逻辑控制器(PLC)。

　　1747-L541非常适合在中型应用中使用，因为该控制器能够通过使用CPU机架上的通信适配器和IO机架上的通信扫描器来实现分布式IO应用。RS232通信端口可配置为DF1和DH485对等拓扑，而DH+通信支持扩展距离和多点拓扑。

　　或者，RS232通信端口也可以与1761-NET-AIC一起使用，以允许串行端口连接到多点网络。通信端口的默认设置为无握手、19.2 Kbaud、CRC错误校验、重复数据包、检测和无奇偶校验用于RS232端口和57.6 Kbaud，Data Highway Plus(DH+)的节点地址=1。

　　1747-L541控制器需要一个SLC 500机架来安装和连接到电子背板。还需要系统电源通过电子背板为处理器的内部电路供电。

　　该控制器已通过美国和加拿大安全标准的UL认证，符合CE标准并带有C-Tick标志。
