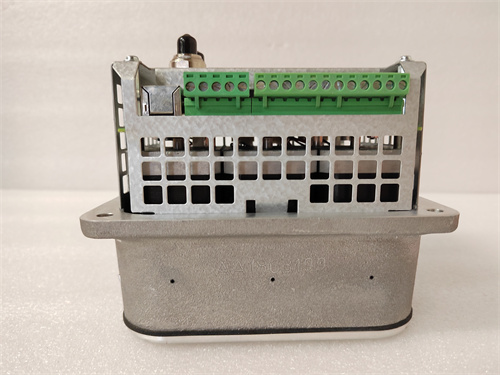

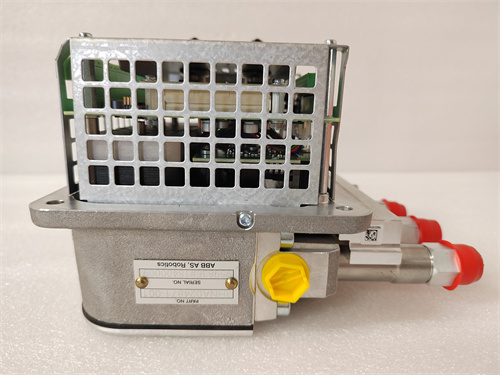

ABB ACU-01B 3HNA024871-001

产品介绍 ABB ACU-01B 3HNA024871-001

技术参数 ABB ACU-01B 3HNA024871-001

• 设备类型：ABB 紧凑型工业控制器，适用于低能耗系统
• 处理器：32 位微控制器，时钟频率 80 MHz
• 内存：
  • 闪存：256 kB（用于程序存储）
  • 随机存取存储器：64 kB（用于数据存储）
• 输入 / 输出：
  • 8 个模拟输入（0–10 V，4–20 mA）
  • 16 个数字输入（24 V 直流）
  • 8 个数字输出（继电器，250 V 交流，5 A）
• 通信协议：Modbus RTU（RS-485），以太网（可选配模块）
• 电源：24 V 直流（范围 18–30 V）
• 功耗：≤5 W
• 温度范围：
  • 工作：-20 °C 至 + 60 °C
  • 存储：-40 °C 至 + 85 °C
• 外壳：带金属安装支架的塑料外壳，防护等级 IP20
• 认证：CE、UL、RoHS
• 重量：≈280 g
• 尺寸：100 × 70 × 30 mm（宽 × 高 × 深）

优势与特点 ABB ACU-01B 3HNA024871-001

• 灵活的 I/O 配置：8 个模拟输入、16 个数字输入以及 8 个继电器输出，可连接多种传感器和执行器。
• 支持 Modbus RTU：便于与现有自动化系统（包括 PLC 和操作面板）集成。
• 宽温度范围：在 - 20 °C 至 + 60 °C 范围内稳定运行，适用于恶劣环境。
• 低功耗：≤5 W，适合电源有限的独立系统。

应用领域

• 商业建筑：气候控制和能源管理系统
• 轻工业：辅助过程监控（通风、照明）
• 住宅小区：多层建筑的供水和供暖系统控制
• 农业：温室和食品储存设施的温湿度控制

与竞品对比（包括 ABB ACU-02C）

选型建议与注意事项

• 选型：ABB ACU-01B 3HNA024871-001 适用于 I/O 需求有限且采用基本通信协议的小型系统。对于需要以太网和更多 I/O 的复杂应用，可选择 ABB ACU-02C。
• 安装：
  • 安装在 DIN 导轨上，确保固定牢固且便于维护。
  • Modbus RTU 通信使用屏蔽电缆，减少电磁干扰。
• 维护：
  • 每季度检查连接情况，松动的触点可能导致数据丢失。
  • 每年通过 ABB 官方软件更新固件，以增强稳定性并添加新功能。
• 安全：
  • 确保电源电压在 18–30 V 直流范围内，电压波动可能损坏控制器。
  • 避免接触湿气和灰尘，尽管防护等级为 IP20，但恶劣环境会缩短使用寿命。
