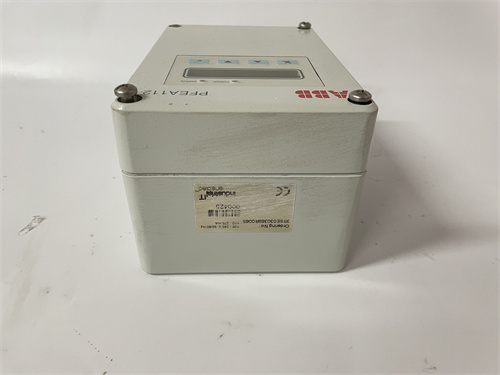

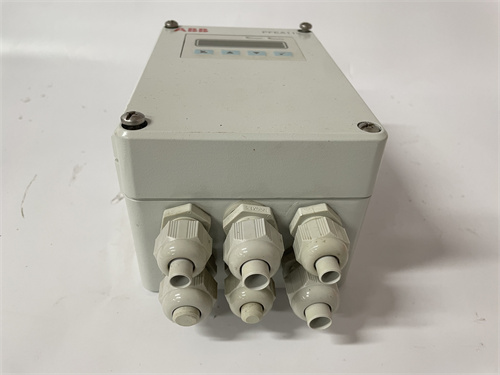

ABB PFEA112-65 (3BSE050091R65) 通信接口模块

产品描述

ABB PFEA112-65 (3BSE050091R65) 是ABB AC 800M系列高端过程控制器及其相关系统（如System 800xA）中的一款高性能通信接口模块。该模块作为控制器与上层网络或同层其他节点进行高速数据交换的关键枢纽，通常被用作处理器单元的以太网通信接口或专用的通信协处理器。其核心功能是扩展和控制器的网络连接能力，管理高速、确定性的工业以太网通信，确保控制数据、工程师站指令以及操作员站信息能够实时、可靠地传输。深入了解其网络配置和系统集成细节，请访问 ABB PFEA112-65 (3BSE050091R65)。在构建基于ABB 800xA等大型分布式控制系统的网络架构时，正确配置和使用 PFEA112-65 这类通信模块是保障系统实时性、可靠性和高可用性的基础。

产品参数

• 模块型号： PFEA112-65

• 订货号： 3BSE050091R65

• 设备类型： 通信接口模块（通常为以太网接口模块），用于ABB AC 800M控制器。

• 网络接口：

  • 通常提供2个或更多10/100/1000 Mbps 工业以太网端口（RJ45或光纤接口）。

  • 支持全双工通信，具备自动协商和自动交叉线（Auto-MDI/MDIX）功能。

• 通信协议与功能：

  • 支持实时通信协议，如PROFINET IO（Controller/Device角色）、EtherNet/IP 等，用于连接远程I/O站和智能设备。

  • 支持标准TCP/IP协议栈，用于与操作站（OS）、工程师站（ES）、历史站等系统节点的非实时数据交换。

  • 可能支持精确时钟同步协议，如IEEE 1588（PTP），用于实现控制器与I/O设备之间的高精度时间同步。

• 处理器与性能：

  • 集成专用的通信处理器，独立处理网络通信任务，减轻主CPU的负荷。

  • 具备高数据吞吐量和低延迟特性，满足快速控制循环的要求。

• 冗余支持：

  • 通常设计用于支持网络冗余（如环形冗余、HSR、PRP）和模块级冗余，以构建高可用性的通信网络。

• 诊断与状态指示：

  • 提供详细的LED状态指示灯，显示电源、链路状态、活动状态以及故障信息。

  • 通信状态和性能参数可通过系统诊断软件进行监控。

• 物理安装： 模块化设计，通过高速背板总线插入AC 800M控制器机架或专用通信扩展单元中。

• 电源要求： 由控制器背板供电。

优势与特点

1. 强大的实时通信能力： ABB PFEA112-65 专为工业自动化的实时性要求而设计，其集成的PROFINET、EtherNet/IP等协议栈经过深度优化，能够确保I/O数据在确定的时间周期内可靠交换，是构建高性能控制网络的核心。

2. 高带宽与高可用性架构： 千兆以太网端口提供了充足的带宽，以应对现代DCS系统海量数据交换的需求。其对网络冗余和模块冗余的天然支持，使得通信链路几乎不可能成为单点故障源，极大提升了整个控制系统的可用性。

3. 卸载主CPU负荷： 独立的通信处理器专门处理网络协议栈和数据包，使AC 800M的主CPU能够更专注于执行复杂的控制算法和逻辑，从而优化了系统整体性能。

4. 与800xA系统深度集成： 作为System 800xA生态系统中的标准组件，PFEA112-65 的配置、组态、诊断和固件更新完全在统一的工程环境下（Control Builder M）完成，实现了从硬件到软件的 seamless 体验。

5. 支持精确时钟同步： 对IEEE 1588（PTP）的支持，使得分布在网络各处的控制器、I/O站和智能设备能够实现微秒级的时间同步，这对于需要精确事件顺序记录（SOE）和跨控制器协调的应用至关重要。

6. 面向未来的开放性： 支持主流的开放式工业以太网标准，便于集成第三方符合相同标准的设备，保护了用户的投资并为未来的系统扩展提供了灵活性。

应用领域与案例

ABB PFEA112-65 模块主要应用于对系统通信性能、可靠性和集成度有极高要求的大型、复杂过程与工厂自动化项目。

• 大型流程工业： 石油化工、炼油、制药、造纸等行业的全厂一体化DCS（System 800xA）项目，连接数百个控制器和上万I/O点。

• 电力与能源： 大型火电、核电、水电站的主机DCS，以及输配电自动化系统。

• 海事与岸基： 船舶综合平台管理系统（IPMS）、液化天然气（LNG）船货舱控制系统。

• 案例简述： 在某超大型炼化一体化项目中，采用了ABB System 800xA作为全厂控制系统。每个工艺区域由冗余的AC 800M控制器控制，每对控制器均配备了 ABB PFEA112-65 通信模块。这些模块通过光纤组成高速冗余环形网络（HSR），将中央控制室的操作站、工程师站与现场数以百计的远程I/O机柜和智能电机控制中心（MCC）连接起来。PFEA112-65 的千兆带宽确保了即使在全厂数据采集高峰期，网络也毫无延迟；其HSR冗余机制保证了任何一段光缆被施工意外挖断时，网络通信在毫秒内自动恢复，确保了生产过程的绝对连续与安全。

与竞品对比

与通用工业以太网交换机或非原厂通信模块相比，ABB PFEA112-65 的核心优势在于其 作为控制系统“原生神经网络”的深度整合与确定性。

• 系统级确定性 vs. 通用连接性： 通用交换机提供基础的网络连通性，但无法保证实时数据的确定性延迟和抖动。PFEA112-65 作为控制器的一部分，其通信调度与控制器任务周期深度绑定，提供了真正的确定性实时通信。

• 深度集成的管理与诊断： 其状态是控制系统健康诊断的一部分，可在统一界面中监控网络负载、错误帧、冗余状态等。而管理第三方交换机需要独立的网络管理软件和专业技能。

• 性能与可靠性保障： 作为原厂部件，其与AC 800M控制器在电气、机械和协议层面的兼容性经过全面测试和认证，提供了最高的可靠性和性能保障，避免了集成风险。

选型建议与注意事项

1. 系统架构确认： 必须确认您使用的是ABB AC 800M系列控制器及System 800xA 或兼容的系统平台。确认控制器型号和机架是否支持 PFEA112-65 模块。

2. 明确网络协议需求： 根据项目中需要集成的I/O设备、第三方系统（如PLC）和上层网络要求，明确所需的工业以太网协议（PROFINET, EtherNet/IP等），并确认 PFEA112-65 具体型号支持这些协议。

3. 冗余方案设计： 对于关键控制网络，必须设计通信冗余方案。确定是采用模块冗余、网络环网（如HSR/PRP）还是两者结合，并采购相应的许可和附件。

4. 网络规划与配置： 详细的网络规划（IP地址分配、VLAN划分、QoS设置、PTP时钟域规划）至关重要。配置工作需由同时熟悉网络技术和800xA系统的工程师完成。

5. 固件版本一致性： 确保 PFEA112-65 模块的固件版本与控制器CPU的固件版本以及工程软件（Control Builder M）的版本完全兼容。请参考 ABB PFEA112-65 (3BSE050091R65) 的版本说明。
