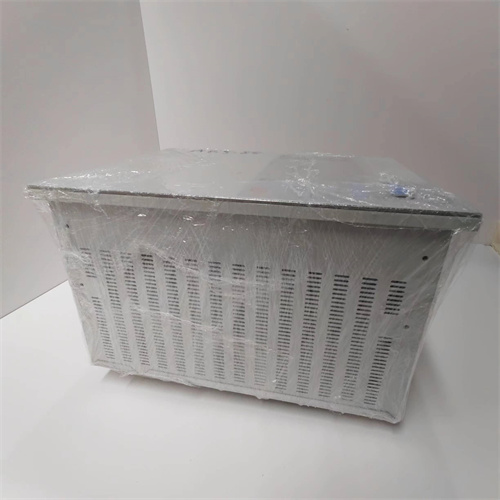

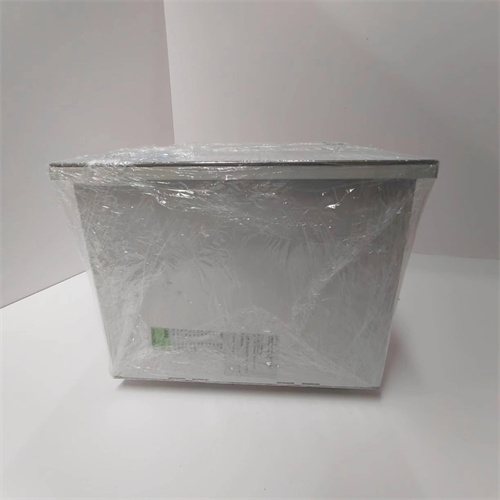

ABB RED670 1MRK002311-AAR02

产品概述

ABB RED670 1MRK002311-AAR02 是ABB集团旗下Relion® 670系列中的一款高性能、多功能线路差动保护装置。该装置属于电力系统二次设备中的高端继电保护产品，专为中高压（通常应用于110kV及以上电压等级）输电线路、电缆线路提供快速、可靠和选择性的主保护及后备保护。ABB RED670 的核心功能是基于电流差动原理，通过通信通道（如光纤）实时比较被保护线路两端或多端的电流向量，能够极其灵敏和准确地识别线路内部发生的任何故障（如相间短路、接地短路），并瞬时发出跳闸指令以隔离故障段，是保障电网稳定运行和防止事故扩大的“智能哨兵”。选择技术先进、可靠的原装 ABB RED670 1MRK002311-AAR02 保护装置，是构建坚强智能电网、提升供电可靠性的关键投资。

产品参数

• 装置类型：数字化线路差动保护装置（IED - 智能电子设备）。

• 保护功能：

  • 主保护：基于采样值或相量差动原理的电流差动保护，具有极高的动作速度和灵敏度。

  • 后备保护：包括阶段式相间和接地距离保护、零序方向过流保护、自动重合闸、过电压/欠电压保护、过频/欠频保护等。

  • 控制功能：断路器失灵保护、断路器同步检查、故障录波等。

• 通信接口：

  • 差动通道：集成多个高速光纤接口（如STM-1/OC-3, G.703同向接口），用于与对端保护装置交换电流采样数据，实现差动计算。

  • 站内通信：支持多种工业通信协议，如IEC 61850（MMS, GOOSE, SV）、IEC 60870-5-103/104、Modbus等，用于与变电站自动化系统（SAS）集成。

• 模拟量输入：可接入多组三相电流（CT）和电压（VT）信号，支持传统互感器或电子式互感器（ECT/EVT）。

• 开关量输入/输出：提供大量可编程的数字量输入（DI）和继电器输出（DO），用于接入断路器、隔离开关位置信号及发出跳闸、合闸命令。

• 故障录波：内置高精度、大容量的故障录波功能，记录故障前后的模拟量和开关量波形，用于事故分析。

• 人机界面：前面板配备大尺寸液晶显示屏和按键，用于本地查看状态、测量值、事件记录和进行基本设置。

• 工作电源：宽范围直流或交流电源输入（如 48/110/220V DC 或 110/220V AC）。

• 认证与标准：符合IEC 60255系列、IEC 61850、IEEE等相关国际标准。

优势与特点

1. 无与伦比的快速性与选择性：基于电流差动原理的ABB RED670 是线路保护中选择性最好、动作最快的主保护方案。它仅对保护区内故障灵敏动作，而能可靠地区分区外故障和负荷电流，从根本上避免了传统距离保护可能存在的超越或误动问题，是保障电网稳定性的第一道防线。

2. 强大的多功能集成与灵活性：该装置将线路所需的全部保护（差动、距离、零序等）、控制（重合闸、同期）、测量和监视功能高度集成于一个紧凑的单元中。其功能模块化，参数可灵活配置，能够适应各种复杂的线路结构和运行方式（如双回线、T接线路），减少了屏柜数量和设计复杂性。

3. 先进的通信与互操作性：全面支持 IEC 61850 标准，特别是GOOSE（面向通用对象的变电站事件）和SV（采样值）服务。这使得 RED670 能够与站内其他智能设备（如合并单元、智能终端）实现无缝信息共享和快速联锁，构建真正的数字化变电站，并支持远程工程和维护。

4. 卓越的可靠性与自监视能力：采用硬件冗余、软件自检和持续的内部诊断设计。装置能够实时监测自身健康状态，包括电源、通信通道、采样回路等，任何异常都会立即产生报警，使维护从“事后维修”转变为“预测性维护”，极大地提升了可用性。

5. 完善的事件记录与分析工具：内置的故障录波和事件顺序记录（SOE）功能，提供了事故分析的“黑匣子”。配合ABB的专用分析软件（如CAP 505），可以详细回放故障全过程，帮助工程师快速定位故障原因，缩短电网恢复时间。

应用领域与案例

应用领域：
广泛应用于各电压等级（特别是110kV, 220kV, 500kV）的输电线路、电缆线路、发电厂/变电站的进出线以及大型工矿企业的供电线路保护，是国家电网、南方电网及大型工业用户的关键设备。

应用案例：
在某条重要的220kV跨区域输电线路中，两端变电站分别安装了一台 ABB RED670 作为主保护。两套装置通过专用光纤通道连接。在一次雷击导致线路中点发生B相接地故障时，线路两端的 RED670 装置在毫秒级时间内，通过交换和比较彼此的电流数据，精确判断出故障发生在保护区内，并瞬时向各自侧的断路器发出跳闸命令。故障被迅速隔离，防止了因故障持续而可能引发的系统稳定性破坏。随后，装置根据预设的自动重合闸逻辑，在故障电弧熄灭后成功重合闸，恢复了线路供电，整个过程快速、准确，最大限度减少了停电损失。

与竞品对比

选型建议与注意事项

1. 明确应用场景与功能需求：首先确认是用于输电线路、电缆线路还是其他场景，并详细列出所需的保护功能（如是否需要重合闸、同期功能）、测量点数量和控制需求，以确定具体的型号和配置。

2. 确保可靠的通信通道：差动保护的有效性100%依赖于两端装置之间的通信通道。必须规划并建立高可靠性、低延迟、具备完善自监视功能的光纤通信链路，并考虑通道冗余方案。

3. 重视CT/PT的选型与接线：保护装置的精度和可靠性建立在准确的电流电压采样基础上。必须确保电流互感器（CT）和电压互感器（PT）的精度、变比和负载满足 ABB RED670 的要求，并严格按照图纸进行接线和接地。

4. 充分利用工程与配置工具：使用ABB专用的配置工具（如PCM600）进行装置的参数设置、逻辑配置和测试，可以大大提高工程效率和可靠性。配置完成后应进行完整的功能测试和通道联调。

5. 规划变电站集成方案：如果应用于数字化变电站（IEC 61850），需提前规划好全站的SCD（系统配置描述）文件，明确 ABB RED670 1MRK002311-AAR02 在系统中的角色、通信连接和GOOSE/SV交换信息。
