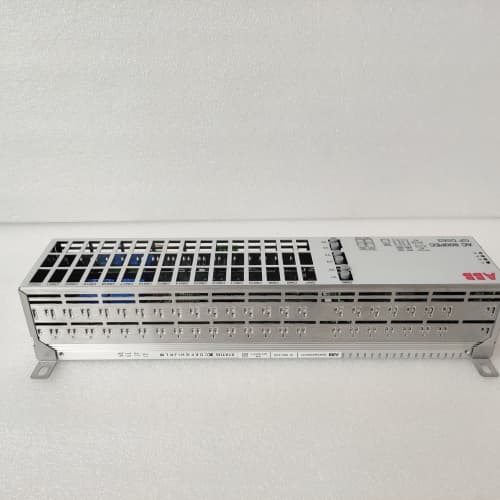

ABB 3BHE046836R0101 GFD563A101

发布时间：2025-12-03 16:05人气：

产品概述

ABB 3BHE046836R0101 GFD563A101 是ABB集团为其 System 800xA 等过程控制系统设计的一款关键的现场总线通信模块或高速通信接口单元。该型号是ABB S800 I/O系列或类似架构中的重要组成部分，主要功能是作为控制器与现场层设备之间的高性能、高可靠性通信网关。ABB GFD563A101 模块通常支持 Foundation Fieldbus H1 或 PROFIBUS PA 等适用于过程仪表的现场总线协议，专门用于连接和执行来自智能现场设备（如流量计、变送器、阀门定位器等）的复杂控制策略。作为连接数字现场网络与中央控制系统的桥梁，选择原装可靠的 ABB 3BHE046836R0101 GFD563A101 通信模块，是实现全数字化现场设备集成、提升控制精度和实现高级设备管理功能的核心。

产品参数

模块类型：现场总线通信接口模块（通常为链接设备 - Linking Device 或主站）。
支持协议：通常支持 Foundation Fieldbus H1（符合ISA/IEC 61158标准）或 PROFIBUS PA 协议，用于连接本安或非本安现场仪表。
接口规格：
- 提供 FOUNDATION Fieldbus H1 或 PROFIBUS PA 端口，每个端口可连接多个现场设备（通常一个网段最多16或32台）。
- 通过高速背板总线（如S800 I/O总线）与上级控制器（如AC 800M）通信。
通信性能：
- 精确的链路活动调度器（LAS）功能（对FF H1），管理网段上设备的通信时序。
- 支持标准功能块（如AI, AO, PID, DI, DO）的分布式执行，可将控制回路下装至模块或现场设备中执行。
- 可处理多个控制回路和大量过程变量。
供电与本质安全：
- 集成或可连接现场总线电源和本质安全栅（Entity或FISCO模型），为连接在危险区域的现场仪表供电并确保安全。
诊断与组态：
- 全面的网络和设备诊断能力，可检测通信故障、设备离线、信号质量等。
- 通过专用或集成于系统（如Control Builder）的组态工具进行网络设计和设备参数管理。
安装方式：模块化设计，安装在S800 I/O机架或专用通信机箱中。

优势与特点

实现真正的全数字化现场集成：ABB GFD563A101 是构建基金会现场总线或PROFIBUS PA网络的核心。它突破了传统4-20mA模拟信号的点对点限制，通过一根双绞线即可为多台智能设备同时提供数字通信和供电，极大简化了布线，降低了安装和维护成本，并实现了从设备到控制系统的全面数字化信息流。
支持高级控制与设备管理：该模块不仅传输过程变量，更能支持控制功能的分布式执行。例如，PID控制功能块可以直接在下游的阀门定位器中运行，实现更快速、更确定的闭环控制。同时，它能够访问丰富的设备诊断、维护和配置信息（DD文件），是实现预测性维护和资产管理（APM）的基础。
卓越的通信确定性与可靠性：通过精确的链路调度和错误检测机制，GFD563A101 确保了现场层通信的确定性和数据的完整性。其工业级硬件设计保证了在严苛环境下7x24小时的稳定运行，通信抗干扰能力强。
与ABB 800xA系统深度无缝融合：作为ABB原生组件，ABB 3BHE046836R0101 GFD563A101 被完全集成到System 800xA的工程与运行环境中。工程师可以在Control Builder中统一组态现场总线设备、控制策略和监控画面，操作员可以在一个平台上查看所有设备状态和过程数据，实现了极佳的用户体验和工程效率。
增强的系统灵活性与可扩展性：模块化的设计允许用户根据项目需求灵活增加现场总线网段的数量。每个网段可独立工作，方便了系统的分阶段实施和后续扩容。

应用领域与案例

应用领域：
主要应用于追求高度自动化、数字化和设备管理水平的过程工业，特别是那些已经或计划大规模采用基金会现场总线或PROFIBUS PA智能仪表的行业，例如：石油化工、油气开采与处理、精细化工、制药、水处理以及大型电力厂的辅助车间等。

应用案例：
在一座新建的智能化炼油厂催化裂化装置中，超过200台压力、温度、流量变送器和控制阀被设计为基金会现场总线设备。这些设备被分成多个网段，每个网段由一个 ABB GFD563A101 链接设备进行管理和连接。GFD563A101 模块不仅可靠地采集所有过程数据，还将多个快速压力-流量控制回路下装至对应的阀门定位器中执行，实现了比传统DCS扫描周期快得多的本地闭环控制，显著提升了控制品质。同时，维护人员通过800xA系统就能直接读取每台仪表的健康状态报告，提前安排维护，避免了非计划停车。

与竞品对比

特性	ABB 3BHE046836R0101 GFD563A101 （原厂现场总线主站/链接设备）	使用传统I/O卡+现场总线多路转换器	其他品牌的现场总线主站
系统集成度	深度无缝集成。作为800xA系统的标准I/O组件，组态、诊断、控制全部在统一平台完成，数据模型一致。	松散集成，信息孤岛。现场总线网络自成体系，需要独立软件组态，数据需通过OPC等方式接入DCS，集成度低，维护复杂。	集成度取决于品牌。非ABB系统内可能面临接口和工程工具不统一的问题。
控制性能	支持分布式控制。可将控制功能下放到现场，实现更快的回路响应和更高的可靠性。	仅限于数据采集。控制功能仍需在中央控制器实现，响应速度受扫描周期和网络延迟限制。	可能支持分布式控制。但需评估其与上位控制系统的协作效率和易用性。
工程与维护效率	工程效率高。单一工程环境，自动设备识别（DTM/DD），调试和维护便捷。	工程效率低。需要在DCS和现场总线配置软件之间切换，设备管理分散。	效率取决于工具链。
可靠性及支持	高可靠性，支持有保障。与ABB控制器同等级别的硬件可靠性，并获得ABB整体系统的技术支持和生命周期管理。	可靠性取决于最弱环节。增加了转换器故障点，且支持来自不同厂商，协调困难。	可靠性及支持参差不齐。
总拥有成本	初始投资高，长期价值显著。节省大量电缆、桥架和安装成本，降低长期维护费用，并通过高级功能提升生产效率。	初始投资可能较低，但综合成本高。电缆成本高，工程和后期维护复杂，系统性能受限。	竞争性定价，价值需综合评估。需考虑与现有系统的整合成本。

选型建议与注意事项

明确现场总线协议与设备规划：首先确定项目主要采用的现场总线协议（基金会现场总线H1或PROFIBUS PA），并详细规划现场设备的数量和分布，以确定所需 GFD563A101 模块的数量和网段划分。
设计安全的现场网络拓扑：严格遵守现场总线网段设计规范（如总线长度、支线长度、设备数量、终端电阻）。对于本安应用，必须正确选配和安装经过认证的本质安全栅。
重视网络供电与接地：现场总线网络对供电和接地要求严格。必须使用专用的现场总线电源，并确保网络在控制柜侧单点接地，以防止接地环路和通信干扰。
利用设备描述文件（DD/DTM）：确保拥有所用现场智能设备的最新版设备描述文件，并在工程软件中导入，这是实现设备全面组态、诊断和互操作性的关键。
进行充分的网络测试与调试：在系统投运前，应使用现场总线诊断工具对每个网段的通信质量（信号电平、噪声）进行测试，并逐台调试现场设备，确保其通信和控制功能正常。
