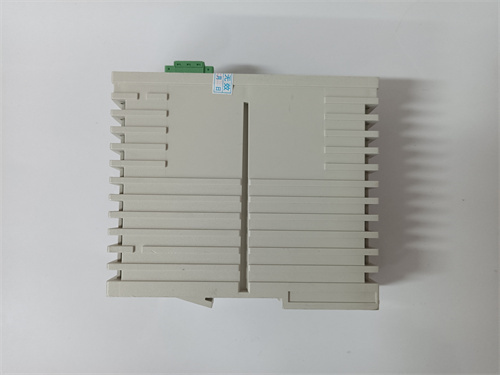

ABB 3BDH000320R02

产品概述

ABB 3BDH000320R02 是ABB公司为其中型可编程逻辑控制器AC500系列设计的高性能模拟量输出模块。该模块的核心功能是将PLC内部的数字量控制值，精确地转换为连续的模拟量信号（如0-10V或4-20mA），用以驱动或调节现场的执行机构，例如变频器、比例阀、伺服控制器或记录仪等。在需要精确连续控制的自动化系统中，ABB 3BDH000320R02 扮演着“命令之手”的关键角色。选择原装的ABB 3BDH000320R02 模块，能确保与AC500 PLC系统实现无缝集成和最优的性能表现，保障整个控制回路的高精度与稳定性。

产品参数（典型推测值）

• 产品型号： ABB 3BDH000320R02

• 所属系列： ABB AC500 PLC系列

• 模块类型： 模拟量输出模块

• 输出通道数量： 2路（常见配置）

• 输出信号类型： 电压输出（如0-10V）和电流输出（如4-20mA），通常可通过软件或硬件配置选择。

• 输出分辨率： 通常为12位或16位，确保高精度控制。

• 负载能力： 电流输出时，最大负载电阻通常为500欧姆；电压输出时，最小负载电阻通常为1千欧姆。

• 精度： 典型值在满量程的±0.1%至±0.3%之间。

• 电气隔离： 通道与背板总线之间，以及通道之间通常采用光耦或变压器隔离，以防止干扰。

• 更新时间： 每通道毫秒级，确保快速响应。

• 连接方式： 可插拔螺钉端子排。

• 工作温度： 0°C 至 +60°C。

• 认证： 符合CE、cULus等工业标准。

优势与特点

1. 高精度与稳定性： 采用高质量的数模转换器（DAC）和精密电路，提供稳定、低漂移的模拟信号输出，是实现精确过程控制的基础。

2. 双通道灵活配置： 两个输出通道可以独立配置为电压或电流模式，为不同的执行设备提供最匹配的控制信号，增加了系统设计的灵活性。

3. 强大的抗干扰能力： 模块内部采用隔离技术，能有效抑制来自电源、地线及信号线上的噪声和共模干扰，确保在复杂的工业电磁环境中信号输出的纯净度。

4. 与AC500生态系统的无缝集成： 作为原装模块，ABB 3BDH000320R02 在ABB Automation Builder编程软件中拥有预定义的设备描述和直观的配置界面，支持自动寻址和在线诊断，极大简化了工程师的配置和调试工作。

5. 可靠的诊断功能： 模块提供状态指示灯（如电源、通道故障），并可通过软件读取详细的诊断信息（如断线检测、超限报警），便于快速定位和排除故障。

应用领域与案例

ABB 3BDH000320R02 模块广泛应用于需要对速度、压力、流量、温度等物理量进行连续调节的工业过程控制领域。

• 应用领域：

  • 化工与过程工业： 控制调节阀的开度，以精确调节管道中的流量或压力。

  • 水处理行业： 通过控制加药泵的转速来调节化学试剂的投加量。

  • ** HVAC（暖通空调）：** 调节风门执行器或冷水阀的开度，以控制温度。

  • 冶金与建材： 控制变频器来调节传送带、风机或泵的转速。

  • 测试台与实验设备： 提供可编程的精密模拟信号源。

• 应用案例：
  在一套混凝土配料控制系统中，主控制器采用ABB AC500 PM581 PLC。系统使用3BDH000320R02 模块，其第一路4-20mA输出信号连接至螺旋给料机的变频器，用于精确控制水泥的给料速度；第二路输出连接至水流量调节阀的定位器，用于精确控制水的添加量。通过PLC中预设的配方程序，ABB 3BDH000320R02 模块确保了两种原料按照精确的比例连续、稳定地供应，从而保障了混凝土的质量一致性。

与竞品对比

• 与西门子S7-1200/1500模拟量输出模块对比： 两者在基础性能（精度、分辨率）上通常处于同一水平。ABB 3BDH000320R02 的核心优势在于其与AC500系列PLC的无缝兼容性，以及ABB在驱动和运动控制整体解决方案上的协同性，例如与ABB变频器的深度集成可能更为便捷。

• 与通用型或低端品牌模拟量模块对比： ABB原装模块在长期稳定性、温度漂移指标、抗电磁干扰（EMC）等级以及全面的产品认证方面更具优势。其提供可靠的长期供货保障和专业的技术支持服务，降低了整个项目生命周期的风险。

选型建议与注意事项

1. 系统确认： 首要确认您的PLC主机为ABB AC500系列，并检查CPU机架的电源容量是否满足增加此模拟量模块的需求。

2. 信号匹配： 根据所要驱动的执行器（如变频器、阀门定位器）的输入要求，明确选择电压（0-10V）或电流（4-20mA）输出模式，并在软件中正确配置。

3. 负载校验： 对于电流输出，需确保回路中的总负载电阻（包括线阻）不超过模块的最大负载能力；对于电压输出，需确保负载输入阻抗不低于最小值，以避免信号衰减。

4. 布线规范： 模拟信号线应使用屏蔽双绞线，并远离动力电缆敷设。屏蔽层应在控制柜端单点接地，以最大限度减少干扰。

5. 软件配置： 在Automation Builder中，需正确设置3BDH000320R02 模块的安装位置、I/O地址以及各通道的量程范围（如0-10V对应0-27648数字量）。
