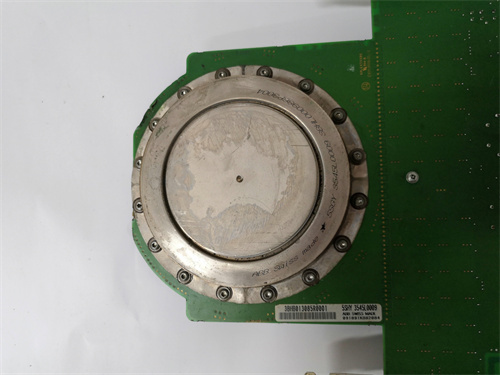

ABB 3BHB017877R0001 5SHY3545L0009

产品概述

ABB 3BHB017877R0001 5SHY3545L0009 是ABB公司在其高性能功率半导体产品线中的一款关键组件，属于著名的SSHY系列IGBT（绝缘栅双极型晶体管）功率模块。该模块专为大功率、中高电压的电力电子转换应用而设计，是构建工业级大功率变频器、交流传动系统、可再生能源变流器及电力质量设备的核心开关器件。ABB 3BHB017877R0001 5SHY3545L0009 集成了ABB先进的IGBT芯片技术和优化的模块化封装，旨在实现高效率、高功率密度和卓越的可靠性。它不仅是ABB ACS 1000、ACS 6000等中压变频器系列的标准内部功率单元，也是全球众多工业与能源领域关键设备制造商的首选。对于系统设计师和维护工程师而言，了解和正确使用 ABB 3BHB017877R0001 5SHY3545L0009 是确保大功率电能变换系统稳定、高效、长寿命运行的基石。

产品参数

• 品牌与型号： ABB 3BHB017877R0001 / 5SHY3545L0009

• 产品系列： ABB SSHY / HiPak IGBT功率模块系列。

• 模块类型： 半桥或其他标准拓扑结构（如两电平）的IGBT功率模块，内含两个IGBT单元及反并联续流二极管。

• 关键电气参数：

  • 集电极-发射极电压（Vces）： 通常为3300V或4500V等级，属于中高压范围。

  • 额定集电极电流（Ic）： 根据具体型号后缀确定，通常在数百至上千安培范围，满足大功率应用需求。

  • 最大结温（Tvjop）： 通常为150°C，保证高温环境下的稳定工作能力。

• 封装与机械特性：

  • 封装形式： 采用成熟的压接式或螺栓式工业标准封装，具有良好的导热性和机械强度，便于安装到散热器上。

  • 端子： 主功率端子为大尺寸铜排或螺栓端子；门极驱动为插针式或弹簧端子。

• 热特性： 模块底部为绝缘金属基板，热阻低，需配合高效散热系统（如水冷板或强制风冷）使用。

优势与特点

1. 极高的功率等级与可靠性： ABB 3BHB017877R0001 5SHY3545L0009 采用专为工业严苛环境优化的芯片和封装技术，能够承受高电压、大电流的连续工作及频繁的开关操作，平均无故障时间（MTBF）长，是重载应用的理想选择。

2. 优越的电气性能： 该模块具有低的通态饱和压降（Vce(sat)）和优化的开关特性，这直接转化为更低的导通损耗和开关损耗，有助于提升整个变流系统的效率，减少散热需求，从而降低系统运行成本和体积。

3. 强大的短路耐受能力： 设计具备优秀的短路承受能力，在系统发生故障时能为控制保护电路提供关键的反应时间，防止灾难性损坏，极大地增强了传动系统的鲁棒性。

4. 标准化的安装与互换性： 作为行业广泛采用的系列产品，5SHY3545L0009 具有标准的外形尺寸和安装孔位，方便作为备件进行快速更换，最大限度减少设备停机时间。

5. 完善的生态系统支持： ABB提供与该模块完美匹配的门极驱动单元、吸收电容和保护电路参考设计。选择原装的 ABB 3BHB017877R0001 5SHY3545L0009 意味着可以获得从芯片到系统级的完整技术支持和应用保障。

应用领域与案例

ABB 3BHB017877R0001 5SHY3545L0009 主要用于需要大容量、高性能电能变换的工业和能源基础设施。

• 案例一：大型矿井提升机传动系统

  • 应用： 多兆瓦级矿井提升机的中压变频驱动。

  • 角色： 在交-直-交变频器的逆变单元中，多个 5SHY3545L0009 模块作为核心开关器件，精确控制输出到同步或异步电机的电压和频率，实现重载罐笼的平稳、精确、高效提升与下放。

• 案例二：海上风电变流器

  • 应用： 海上风力发电机组的全功率变流器。

  • 角色： 在恶劣的海上环境中，该模块负责将发电机发出的变化频率的交流电整流为直流，再逆变为与电网同步的工频交流电。其高可靠性和紧凑设计对于空间受限、维护困难的海上平台至关重要。

• 案例三：轧钢机主传动系统

  • 应用： 钢铁厂热连轧或冷轧机的主轧机电机传动。

  • 角色： 在要求快速动态响应和四象限运行的轧机传动变频器中，3BHB017877R0001 模块是实现高精度转矩和速度控制的关键执行部件，其强大的过载能力和坚固性满足了轧钢工艺的极端负载冲击要求。

与竞品对比

与英飞凌（Infineon）的IHV系列、三菱电机（Mitsubishi Electric）的CM系列或日立（Hitachi）的同等级IGBT模块相比，ABB 3BHB017877R0001 5SHY3545L0009 的核心优势在于：

• 在ABB中压传动系统中的原生优势： 作为ABB自身传动产品的核心部件，其在ABB变频器（如ACS1000, ACS6000）中具有无可替代的兼容性和性能匹配度，能确保系统发挥设计效能。

• 工业应用验证的耐久性： ABB HiPak/SSHY系列在矿山、冶金、船舶等极端工业领域拥有数十年的大量成功应用案例，其长期运行可靠性得到了充分验证。

• 系统级解决方案的深度整合： ABB能够提供从IGBT芯片、模块、驱动板到完整变频柜的全链条解决方案，选择原装模块意味着可以获得更深度的系统优化和更可靠的整体性能。

选型建议与注意事项

1. 严格核对型号与规格： 功率模块的选型容不得丝毫差错。必须确保 3BHB017877R0001 和 5SHY3545L0009 的完整型号与原始设计或损坏模块的铭牌信息完全一致，包括电压等级、电流等级和封装形式。

2. 配套系统的检查与准备： 更换模块前，必须彻底检查散热器（清洁表面、更换导热硅脂）、母排（检查有无电弧烧痕或变形）、驱动板（确认无故障）及吸收电路元件。任何外围部件的缺陷都可能导致新模块快速损坏。

3. 遵循防静电与规范安装流程： IGBT模块对静电极其敏感。操作人员必须佩戴接地手环，在防静电工作台上进行。安装时需使用经过校准的扭矩扳手，严格按照产品手册规定的顺序和力矩值紧固所有螺钉，确保均压和均热。

4. 门极驱动与保护参数验证： 新模块安装后，必须重新检查并确认与之连接的门极驱动板的供电电压、输出波形、死区时间以及变频器控制柜内的过流、过压保护阈值设置是否正确无误。

5. 通过正规授权渠道采购： 鉴于其高价值和在系统中的关键作用，强烈建议通过ABB公司或其全球授权分销商购买，以保障获得正品、享受质量保证和专业技术支持。仿冒或翻新模块存在巨大的性能和安全隐患。有关官方信息，请访问 ABB 3BHB017877R0001 5SHY3545L0009。

6. 专业人员进行操作与调试： 高压大功率设备的维修和调试具有高危性，必须由具备相应资质和经验的电力电子工程师执行，严格遵守所有安全操作规程，并在首次上电时采取必要的安全预防措施。
