ABB 3BHE003604R0106 UFC765AE106

产品概述

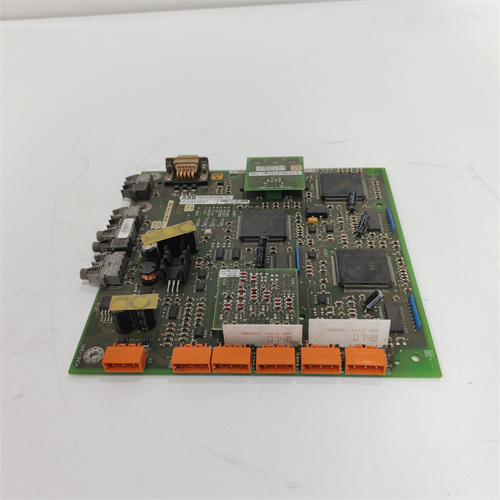

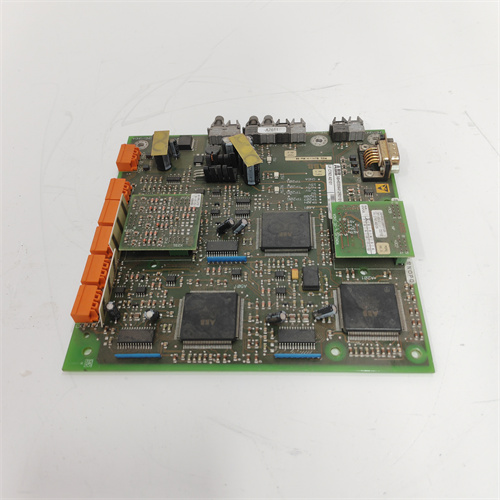

ABB 3BHE003604R0106 UFC765AE106 是一款应用于ABB高性能大型传动系统（如ACS 6000系列）的核心控制与通信模块。该模块通常被用作传动单元的主控制板或网络接口板，是ABB变频器实现复杂控制策略、高速通信和系统集成的“大脑”与“枢纽”。具体而言，ABB UFC765AE106 负责执行直接转矩控制等高级算法，处理所有数字及模拟I/O信号，并通过高速工业网络与上级自动化系统（如DCS、PLC）进行实时数据交互。选用原装正品的ABB 3BHE003604R0106 模块，是确保大型驱动设备稳定、高效、智能化运行的核心保障。您可以访问ABB DriveParts 备件平台获取该模块的详细技术规格和订购信息。

产品参数

• 产品型号： ABB 3BHE003604R0106 UFC765AE106

• 所属系列： ABB ACS 6000 / ACS 6000c 系列中压变频器

• 模块类型： 核心控制单元或高级通信接口模块

• 处理器： 高性能多核处理器，确保对直接转矩控制等复杂算法的实时计算能力。

• 控制功能： 支持ABB专利的直接转矩控制技术，可实现无速度传感器的高性能运行。

• 通信接口：

  • 系统内部： 通过高速DRVIC总线与变频器内的功率单元、I/O模块进行实时数据同步。

  • 外部网络： 集成或支持多种工业以太网协议（如EtherNet/IP, PROFINET, Modbus TCP/IP）及现场总线（如Profibus-DP），用于与工厂级控制系统连接。

  • 维护端口： 提供用于本地配置和诊断的专用服务接口。

• 内存配置： 配备大容量非易失性存储器和RAM，用于存储固件、应用程序、用户参数及详细的运行事件日志。

• I/O管理能力： 可管理和处理连接的数字量、模拟量I/O信号。

• 安全功能： 支持集成安全功能，如安全转矩断开。

• 工作环境温度： 0°C 至 +55°C（控制柜内安装）。

优势与特点

1. 卓越的动态控制性能： 作为控制核心，ABB UFC765AE106 赋予了变频器顶级的动态响应能力。其搭载的DTC技术能实现毫秒级的转矩响应和精确的速度控制，特别适用于负载剧烈波动的严苛应用，如轧机、矿井提升机等，确保工艺过程的绝对稳定。

2. 强大的工业物联网连接能力： 该模块是变频器融入数字化工厂的关键接口。ABB 3BHE003604R0106 具备强大的通信能力，能够无缝集成到ABB System 800xA DCS或任何支持标准工业以太网的自动化网络中，为实现远程监控、预测性维护和能效管理提供了坚实的硬件基础。

3. 极高的系统可靠性与诊断深度： 采用工业级设计和严格测试，确保在恶劣环境下长期稳定运行。模块支持详细的事件顺序记录和波形捕捉功能，为深度故障分析和预防性维护提供了强大工具，可显著减少意外停机时间。

4. 模块化设计与未来兼容性： UFC765AE106 采用模块化架构，其硬件接口和软件功能支持通过固件升级进行扩展。这意味着用户的系统可以适应未来新的通信标准或控制需求，有效保护了长期投资。

5. 维护简便与高可用性支持： 模块支持热插拔更换（需确认具体配置），且通过ABB专用软件可以进行快速的参数备份与恢复。这使得维护工作能够快速、标准化地完成，极大提升了系统的整体可用性。

应用领域与案例

ABB 3BHE003604R0106 UFC765AE106 模块作为大型传动系统的控制中枢，广泛应用于对驱动性能、可靠性和智能化有极致要求的重工业领域。

• 应用领域：

  • 电力能源： 用于电厂的大型锅炉引送风机、给水泵、循环水泵的变频调速。

  • 油气与化工： 驱动长输管线主泵、炼化厂的大型压缩机、海上平台的注水泵。

  • 矿业与冶金： 应用于矿井提升机、港口重型卸船机、轧机主传动系统。

  • 水处理与船舶： 控制大型泵站的主泵、船舶电力推进系统。

  • 高端测试： 大型动力设备测试台的负载控制。

• 应用案例：
  在某大型金属矿山的深井提升系统中，提升机主驱动由一台功率超过5MW的同步电机驱动，并由一套ABB ACS 6000中压变频器控制。该变频器的核心控制模块正是UFC765AE106。该模块不仅精确控制提升机的启动、运行、制动全过程，保证速度和位置的精准，还通过光纤以太网与矿山主控系统实时通信。在一次网络升级改造中，得益于ABB UFC765AE106 模块对多种工业以太网协议的支持，系统无需更换主控硬件便平滑接入了新的环网，同时其记录的高速运行数据为优化提升周期、降低能耗提供了关键依据。

与竞品对比

• 与西门子SINAMICS系列同类控制单元对比： 两者均为行业顶级产品。ABB UFC765AE106 的核心优势在于其直接转矩控制技术带来的卓越动态性能和对电机参数的强鲁棒性。它通常无需安装电机编码器即可达到高性能控制，简化了系统结构，降低了长期维护成本和故障点。

• 与其他品牌中压变频控制方案对比： ABB在超大功率传动领域技术积累深厚。ABB 3BHE003604R0106 所代表的不仅是一个硬件模块，更是包含先进控制算法、丰富诊断工具和开放通信架构的整体解决方案。其与ABB整体自动化生态系统的无缝集成能力为客户提供了更高的附加价值。

• 与仿制品或非原厂备件对比： 原装模块在软硬件匹配、长期可靠性、全球技术服务及获得持续安全认证方面具有绝对优势。非原装件存在兼容性风险、性能不稳定、无官方支持等严重问题，在关键应用中可能导致重大生产损失和安全风险。

选型建议与注意事项

1. 精确的备件匹配： ABB 3BHE003604R0106 是高度专用的备件。采购前必须依据变频器整机型号、序列号以及故障模块的完整型号和硬件版本进行100%核对。不同版本间可能存在固件和接口差异。

2. 完整的参数与固件备份： 更换模块前，必须使用ABB专用软件（如Drive composer）对原UFC765AE106 模块内的所有参数、配置及固件版本进行完整备份。新模块安装后，需严格按照步骤加载匹配的固件并恢复参数。

3. 专业的维护操作： 该模块的更换和调试是高压高风险作业，必须由经过ABB认证的工程师执行，并严格遵守安全锁定程序，确保设备完全断电、放电并处于安全状态。

4. 环境与散热保障： 确保变频器控制柜的冷却系统（空调、风扇、滤网）工作正常。过热是导致电子模块故障的主要原因，直接影响UFC765AE106 的寿命和可靠性。
