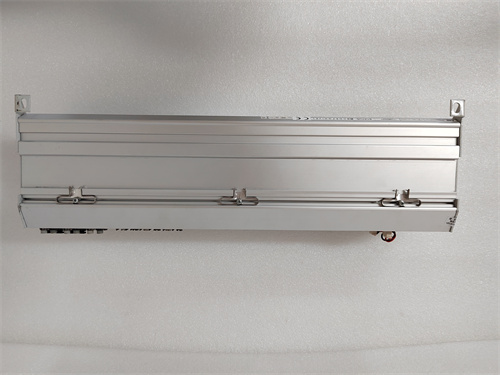

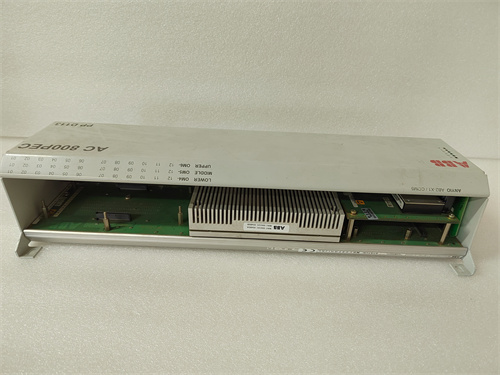

ABB 3BHE013692R0001 PPD103A01

发布时间：2026-01-07 09:45人气：

产品概述

ABB 3BHE013692R0001 PPD103A01 是ABB公司为其工业自动化系统，特别是其Symphony Plus或Harmony系列分布式控制系统（DCS）设计的一款关键电源分配或辅助控制模块。该型号结合了ABB的部件编号与一个具体的产品型号，通常指代一个功能明确的单元。ABB 3BHE013692R0001 PPD103A01 的核心功能很可能是为DCS机柜内的其他卡件、模块或现场设备提供稳定、可靠且受监控的直流电源分配，或者作为一个特定的过程信号接口/驱动单元。作为大型自动化系统中的“能量枢纽”或“信号中转站”，它的可靠性直接影响到其供电或所连接回路的所有设备的正常运行。对于维护工程师而言，准确理解 ABB 3BHE013692R0001 PPD103A01 的作用，是保障控制系统底层供电与信号完整性的关键。

产品参数

品牌与型号： ABB 3BHE013692R0001 / PPD103A01
产品系列：隶属于ABB Symphony Plus / Harmony DCS 系统辅助或电源模块系列。
模块类型：电源分配单元（PDU）、端子板单元或特定信号调理/驱动单元。
关键功能与接口：
- 电源输入：通常接受来自系统主电源或冗余电源的直流电（如24VDC或48VDC）。
- 电源输出：提供多路隔离或非隔离的直流电源输出，为同一机架或相邻机架内的I/O模块、通信模块等供电，并可能具备每路输出的保险丝或电子保护及状态指示。
- 信号接口：若为信号单元，则可能提供多路模拟量或数字量的接线端子，用于连接现场传感器或执行器，并提供信号隔离和转换功能。
电气规格：
- 输入电压范围：宽范围直流输入（例如 20-60 VDC）。
- 输出电压与电流：提供稳定的直流电压（如24VDC），总输出电流和每路电流需根据具体型号确定。
- 隔离与保护：输入-输出间电气隔离，具备过载、短路保护功能。
工作环境：
- 工作温度： -20°C 至 +70°C（典型范围）。
- 防护等级： IP20，安装于控制柜内。
通信与诊断：可能具备简单的状态继电器输出或通过系统背板提供电源状态信息给控制器。

优势与特点

高可靠性供电与系统保护： ABB 3BHE013692R0001 PPD103A01 的核心优势在于为控制系统提供洁净、稳定的二次电源分配。其内置的保护机制（如保险丝、电子限流）能够有效隔离下游设备的短路或过载故障，防止单一设备故障导致整个电源回路甚至系统机架失电，极大提升了系统的可用性。
优化的空间布局与布线：该模块将多路电源分配或信号接口集成在一个紧凑的单元中，简化了机柜内部的布线，使布局更加整洁有序。这不仅减少了接线错误的风险，也改善了散热和维护的可达性。
增强的系统可维护性：清晰的每路输出状态指示（如LED灯）或通过系统软件实现的电源监控，使得维护人员能够快速定位电源相关故障。模块化的设计也便于故障单元的快速更换，缩短停机时间。
与ABB DCS系统的深度集成：作为ABB原厂设计的辅助单元，PPD103A01 在物理尺寸、安装方式和电气特性上与Symphony/Harmony系统的机架和背板完美匹配。它的使用确保了系统供电架构的一致性和最优性能。
坚固的工业设计：采用工业级元器件和设计，能够承受控制柜内的温度波动、振动和电气噪声，确保长期稳定运行。

应用领域与案例

ABB 3BHE013692R0001 PPD103A01 主要应用于使用ABB大型DCS系统的连续过程工业，特别是那些对电源可靠性要求极高的场合。

案例一：火力发电厂锅炉安全监控系统（FSSS）机柜
- 应用：为火焰探测器、油枪驱动机构、跳闸继电器等关键安全设备的I/O模块供电。
- 角色：作为机柜内的专用电源分配单元，3BHE013692R0001 PPD103A01 为这些关键安全回路提供独立、受保护的电源。其高可靠性确保了在锅炉运行期间，监测和保护回路不会因电源问题而失效。
案例二：化工厂批量反应器控制站
- 应用：为控制站内的模拟量输入模块（连接温度、压力变送器）和模拟量输出模块（驱动调节阀）供电。
- 角色：该模块将来自系统电源的24VDC进行分配和隔离，为敏感的模拟量信号回路提供“干净”的电源，避免数字电路噪声干扰模拟信号测量精度，保障反应过程的精确控制。
案例三：水处理厂远程I/O站
- 应用：分布在厂区的远程I/O机柜，采集泵、阀状态和水质参数。
- 角色：在环境可能相对恶劣的远程站中，PPD103A01 为机柜内的所有电子模块（通信模块、I/O模块）提供稳定电源。其坚固的设计和电路保护功能能够应对可能出现的电源波动或浪涌。

与竞品对比

与通用品牌的电源分配端子排或第三方DCS系统的类似辅助单元相比，ABB 3BHE013692R0001 PPD103A01 的优势在于：

系统级的兼容性与可靠性保证：它是ABB DCS电源架构中的一环，其设计已考虑与系统电源、背板负载特性及故障处理策略的全面协同。使用原装部件能确保整个供电链路的性能与可靠性符合原始设计预期。
简化的工程与备件管理：在ABB的工程系统中，其型号和位置可以被规范管理。作为标准备件，其采购、库存和更换流程统一，减少了维护的复杂性。
更完善的诊断集成：虽然可能是简单状态指示，但在ABB系统中，其故障状态（如保险丝熔断）有时能通过系统级诊断间接获知，这比完全独立的电源单元更易于监控。

选型建议与注意事项

精确的负载计算：选型前，必须详细计算所有需要由该模块供电的下游设备的总功耗，并考虑适当的余量（通常建议20-30%）。确保 PPD103A01 的总输出电流和每路输出电流能力满足要求。
确认输入电源规格：核对现场提供给该模块的输入电源电压（如24VDC）是否在其额定输入电压范围内，并确保电源容量足够。
严格的型号与功能核对：必须确认采购的 3BHE013692R0001 PPD103A01 与原始设计或替换目标在功能（是电源分配还是信号接口）、输出路数、电流规格上完全一致。
正确的安装与接线：安装时应确保模块固定牢固。接线需使用合适的工具，确保端子紧固，避免虚接。电源输入/输出极性务必正确。对于大电流输出回路，线径选择需符合规范。
通过授权渠道采购：为确保产品质量和系统兼容性，应通过ABB或其授权分销商采购原装产品。仿制品可能在保护特性、隔离等级和长期稳定性上存在隐患。有关官方信息，请访问 ABB 3BHE013692R0001 PPD103A01。
上电前检查与测试：安装接线完成后，上电前应使用万用表检查输入电压是否正确、有无短路。上电后，逐一检查各路输出电压是否正常，并观察状态指示灯。建议在系统日志中记录该备件的更换信息。
