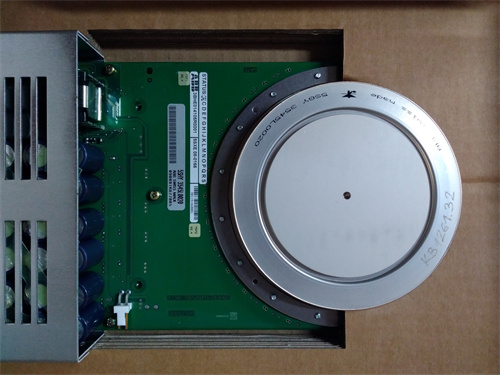

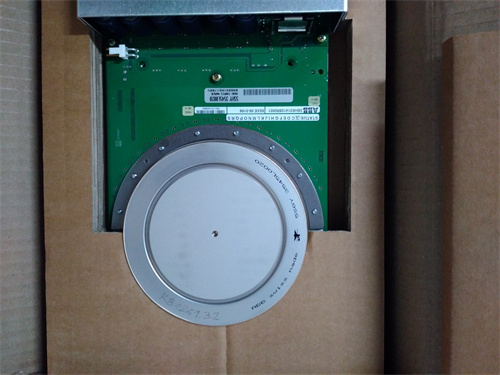

ABB 3BHE014105R0001 5SHY3545L0020

产品概述

ABB 3BHE014105R0001 与 5SHY3545L0020 是ABB公司在工业自动化和电力电子两大核心领域的高端产品组合。其中，3BHE014105R0001 属于ABB Symphony Plus系列或类似大型分布式控制系统（DCS）的核心控制或通信模块；而 5SHY3545L0020 则是ABB著名的SSHY/HiPak系列中一款顶级的高压大电流IGBT（绝缘栅双极型晶体管）功率模块。这两者的协同使用，通常代表了大型、高性能电能转换与过程控制的完整解决方案，例如在ABB ACS 6000系列超大功率中压变频器或定制化的大功率传动系统中。在该方案中，3BHE014105R0001 作为控制系统的“智慧中枢”，负责执行复杂的控制算法和逻辑管理；而 5SHY3545L0020 作为“能量执行臂”，直接承担着高电压、大电流的开关与转换任务。理解 ABB 3BHE014105R0001 和 ABB 5SHY3545L0020 的各自角色与协作关系，对于设计、维护和优化此类关键动力系统具有决定性意义。

产品参数

以下分别概述两个独立型号的核心参数：

• ABB 3BHE014105R0001 (控制/通信模块)

  • 类型： 高性能多功能处理器（MFP）、网络接口单元（NIU）或专用的控制处理器。

  • 关键特性： 强大的实时处理能力，大容量内存，支持硬件冗余，集成高速控制网络（如INFI-NET）接口及可能的工厂以太网接口。

  • 功能： 执行过程控制策略、协调多设备运行、管理网络通信及数据处理。

• ABB 5SHY3545L0020 (功率半导体模块)

  • 类型： 高压IGBT功率模块（通常为半桥结构）。

  • 关键电气参数：

    • 电压等级（Vces）： 4500V或更高等级。

    • 电流等级（Ic）： 根据“L0020”编码，属于该电压等级下的极高电流型号，可承载数千安培的电流。

    • 开关频率： 针对大功率工业应用优化。

  • 封装： 工业标准压接式或高强度螺栓式封装，需配合高效水冷散热器。

  • 功能： 作为变频器或变流器的核心功率开关元件，实现直流到交流或交流到交流的电能变换。

优势与特点

1. 控制与功率的极致匹配： 该组合实现了顶级控制性能与顶级功率处理能力的完美结合。3BHE014105R0001 提供的快速、精确的控制指令，通过优化的驱动链，最终由 5SHY3545L0010 以极低的损耗和极高的可靠性执行出来，使整个系统在效率、动态响应和输出波形质量上达到行业顶尖水平。

2. 无与伦比的系统级可靠性： 控制模块的冗余设计、故障安全逻辑与功率模块的强大短路耐受能力、长寿命设计相辅相成。这种从控制到执行的全面高可靠性设计，使得系统能够应对最严苛的负载冲击和连续运行要求，平均无故障时间（MTBF）极长。

3. 强大的实时通信与保护协同： 控制模块 3BHE014105R0001 能够通过高速网络与驱动单元通信，实时监控功率模块的状态（如温度、电流）。一旦驱动级保护动作，信息会即刻上传至控制器，触发系统级的协调响应，实现了分层、快速的全面保护体系。

4. 面向超重型应用的专门优化： 此组合专为矿山提升、船舶推进、大型轧机、特大功率试验设备等极端应用而优化。无论是控制算法对冲击性负载的平滑处理，还是功率模块对频繁过载的承受能力，都经过了大量现场验证。

5. 全生命周期成本优势： 尽管初始投资较高，但其卓越的效率、惊人的可靠性和极长的使用寿命，使得在系统的整个生命周期内，因能耗节约、停产损失减少和维护成本降低而带来的总拥有成本（TCO）极具竞争力。

应用领域与案例

该组合专为对功率、动态性能和可靠性有极限要求的超大功率工业和能源领域设计。

• 案例一：巨型矿用电动轮自卸车电传动系统

  • 应用： 驱动载重数百吨的矿用自卸车。

  • 角色： 3BHE014105R0001 作为整车控制核心，管理牵引、制动、能量回收等复杂策略；多个 5SHY3545L0020 模块并联，构成主牵引逆变器，将柴油发电机输出的电能转换为驱动巨型轮毂电机所需的大功率变频电源，承受重载上下坡的极端电流和扭矩冲击。

• 案例二：大型船舶全电力推进系统

  • 应用： 破冰船、豪华游轮或航母的电力推进。

  • 角色： 在船舶电站与推进电机之间，该组合构成核心推进变频器。控制器确保推进器在各种海况下的精确操控和动力分配；功率模块则以极高的功率密度和可靠性，在有限船舱空间内实现数十兆瓦的电力转换。

• 案例三：钢铁行业热连轧机主传动

  • 应用： 宽带钢热连轧机的精轧机组主电机传动。

  • 角色： 3BHE014105R0001 实现轧机秒流量恒定、活套控制等高速高精度算法；5SHY3545L0020 则提供快速的四象限运行能力，在毫秒级内完成电机的转矩方向切换，以满足轧制过程中频繁加、减速和能量反馈的严苛要求。

与竞品对比

与西门子（SIMOVERT/SINAMICS系列搭配S7-400H控制器）、GE（通用电气）或东芝三菱（TMEIC）的同类超大功率传动解决方案相比，这套ABB组合的突出优势在于：

• 在超高压大电流领域的绝对技术领导力： 以 5SHY3545L0020 为代表的ABB HiPak IGBT模块，在电压和电流等级、功率密度以及并联均流能力上长期处于行业领先地位，是真正意义上的“工业重器”。

• 控制与传动深度整合的传承： ABB同时具备顶尖的自动化控制技术和电力电子技术，其解决方案在控制环路响应、保护协同和系统效率优化上的整合深度，往往优于单纯采购控制器和功率器件进行组装的方案。

• 全球重工业市场的广泛验证： 在矿业、船舶、冶金等ABB传统优势领域，该组合拥有无与伦比的装机数量和应用业绩，其长期运行的可靠性和耐用性经过了最残酷工况的检验。

选型建议与注意事项

1. 系统级工程设计与仿真： 此类系统的选型绝非简单的部件拼凑，必须进行完整的系统设计，包括电气应力计算、热设计、控制动态仿真和保护协调分析。强烈建议在ABB应用工程师的深度参与下完成。

2. 功率等级的精确计算与冗余： 对 5SHY3545L0020 的选型必须基于最严酷的负载曲线，并考虑足够的过载和短路裕量。在关键应用中，功率模块常采用N+1冗余配置。

3. 控制与驱动的严格兼容性验证： 必须使用ABB官方指定的、与 5SHY3545L0020 完全匹配的门极驱动单元，并确保其与控制模块 3BHE014105R0001 的通信接口和协议完全兼容。

4. 极致的安装工艺要求： 功率模块的安装（包括散热器处理、力矩紧固、母排连接）必须达到工艺标准。控制模块的安装需考虑电磁兼容性（EMC）。任何安装瑕疵都可能导致性能下降或早期故障。

5. 仅通过ABB核心渠道采购与服务： 此类超高端、高价值系统，必须通过ABB工业传动或自动化事业部的直接销售或全球核心合作伙伴进行采购，以获得原厂的正品保障、深度技术支持和定制化服务。
