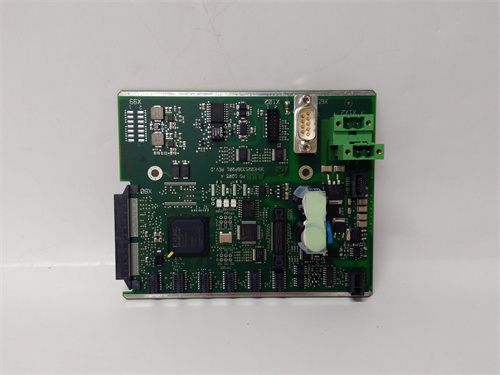

ABB 3BHE046836R0101 GFD563A101

产品概述

ABB 3BHE046836R0101 GFD563A101 是一款ABB公司设计的高性能工业自动化系统核心模块。该产品隶属于ABB AC 800M系列高性能可编程控制器（PLC）或System 800xA分布式控制系统（DCS）的扩展组件系列。具体而言，GFD563A101 是一款高级现场总线通信接口模块或专用协议处理模块。它在自动化架构中充当关键的通信枢纽，负责将ABB的高可靠性控制器与广泛的、特定协议的现场设备网络（如PROFIBUS DP、PROFINET IO、Modbus等）进行高效、可靠的集成。选择原装正品的ABB 3BHE046836R0101 模块，是构建兼容性强、性能稳定且易于维护的混合设备网络的基础。您可以访问ABB官方备件与文档中心获取其详细的技术规格、协议支持列表和配置指南。

产品参数

• 产品型号： ABB 3BHE046836R0101 (备件物料号) / GFD563A101 (功能型号)

• 所属系统： ABB AC 800M 控制器系列 或 System 800xA DCS 的S800 I/O系统。

• 模块类型： 高性能现场总线主站/从站模块 或 工业以太网接口模块。

• 主要功能（典型推断）：

  • 现场总线主站： 可能作为特定现场总线（如PROFIBUS DP-V1/V2）的主站，管理多达数十甚至上百个从站设备。

  • 工业以太网适配器： 可能作为PROFINET IO设备或Modbus TCP服务器/客户端，接入基于以太网的设备网络。

  • 协议转换： 实现不同现场总线协议与控制器内部数据格式之间的双向转换。

• 通信性能： 支持高波特率（如PROFIBUS DP 12 Mbps），具备强大的数据交换能力和确定的刷新周期。

• 接口配置： 提供与协议相对应的物理接口，例如RS-485端子排（用于PROFIBUS），或RJ45以太网端口。

• 最大连接数： 支持连接大量的现场设备，具体数量取决于协议和配置。

• 诊断功能： 提供网络状态、从站在线状态、通信错误计数等详细诊断信息。

• 工作温度： 0°C 至 +60°C。

优势与特点

1. 强大的异构网络集成能力： ABB GFD563A101 模块的核心价值在于其强大的协议兼容性。它使ABB的高端控制系统能够无缝连接和管理使用不同通信标准的第三方设备，有效解决了工厂内“自动化孤岛”问题。通过使用ABB 3BHE046836R0101 模块，用户可以在保留现有设备投资的同时，将不同品牌的驱动器、仪表、执行器统一集成到ABB的同一控制平台下进行监控和管理。

2. 卓越的通信实时性与可靠性： 该模块采用专用的通信处理器和优化的协议栈，确保了即使在与大量设备通信时，也能维持极低的网络延迟和极高的数据吞吐量。这种确定性的通信性能对于需要快速响应和精确同步的应用（如多轴协调、高速生产线）至关重要。模块的工业级设计也保证了其在严苛电磁环境下的稳定运行。

3. 简化的工程配置与高效维护： 作为ABB原生模块，GFD563A101 的配置完全集成在Control Builder M工程环境中。工程师可以通过导入标准的GSD/GSDML文件，以图形化方式轻松组态网络拓扑、分配设备地址和映射I/O数据。统一的软件平台也使得网络诊断和设备故障排查变得直观高效，显著降低了工程和后期维护的复杂度与时间成本。

4. 高密度连接与空间优化： 单个GFD563A101 模块通常能够管理数十个现场设备节点，这种高密度连接能力极大地优化了控制柜内的空间使用，减少了所需模块数量和背板槽位占用，使得系统架构更加紧凑和高效。

5. 面向未来的灵活性与可扩展性： 通过在主控制器上增加此类通信模块，用户可以灵活地分阶段扩展其自动化网络，以适应生产工艺的变化或新设备的引入。这种模块化的扩展方式保护了控制核心的长期投资价值。

应用领域与案例

ABB 3BHE046836R0101 GFD563A101 模块广泛应用于需要集成多品牌、多协议现场设备的大型自动化项目，特别是在改造升级和生产线集成中发挥关键作用。

• 应用领域：

  • 制造业升级改造： 汽车、机械加工等行业的旧线改造，将原有的第三方PLC、驱动系统接入新的中央控制系统。

  • 过程工业扩展： 化工、水处理厂新增第三方包装机、压缩机等设备时的系统集成。

  • 物流与仓储自动化： 集成来自不同供应商的堆垛机、输送线、分拣机控制系统。

  • 基础设施： 楼宇自动化中集成不同子系统的监控数据。

• 应用案例：
  在一个大型汽车零部件制造厂的冲压车间改造项目中，新的中央控制系统采用ABB AC 800M系列PLC，但车间内数十台不同年代、不同品牌的机械压力机其本地控制器大多支持PROFIBUS DP协议。为了在不更换昂贵机床控制器的前提下实现集中监控和生产数据采集，项目在每个控制站中部署了GFD563A101 PROFIBUS DP主站模块。ABB GFD563A101 模块成功将所有这些压力机作为从站接入系统，实时采集设备状态、运行次数、故障代码，并下达生产启动指令。ABB 3BHE046836R0101 模块的稳定运行，使得工厂能够实现对异构设备的统一管理和生产优化，同时最大限度地保护了现有资产。

与竞品对比

• 与独立的多协议网关对比： 独立网关需要额外的机柜空间、电源、配置软件，且数据路径更长，实时性较差，诊断信息也难以与主控制系统深度整合。ABB GFD563A101 作为背板集成模块，在系统集成度、数据交换效率、配置便利性和统一诊断方面具有明显优势。

• 与控制器内置通用串口（通过自定义协议）对比： 自定义协议开发工作量大、调试复杂、可维护性差，且难以实现复杂的设备管理和诊断功能。GFD563A101 模块采用标准化工业协议，提供“开箱即用”的成熟解决方案，大幅降低开发和维护成本。

• 与ABB通用通信接口模块对比： GFD563A101 是针对特定协议（如PROFIBUS DP）进行深度优化的专用型号。相较于通用模块，它在特定协议下的性能（如支持的从站数量、同步功能）、诊断深度和配置向导的友好度方面通常更为出色。

选型建议与注意事项

1. 精确识别设备协议与版本： 首先必须确认需要集成的现场设备所支持的具体通信协议、版本和物理接口（如PROFIBUS DP-V1），并确保与GFD563A101 模块的规格完全匹配。

2. 评估网络规模与负载： 统计需要连接的设备总数、总I/O数据量以及所需的通信周期，确保所选模块的性能和连接能力满足要求，并留有一定余量。

3. 严谨的网络设计与安装： 规划合理的网络拓扑（线型、树型），使用符合标准的通信电缆和连接器，正确设置终端电阻。良好的物理层安装是通信稳定的基础。

4. 规范化的软件配置与测试： 在Control Builder M中正确组态网络，使用设备厂商提供的标准描述文件（GSD）。完成配置后，必须进行全面的通信测试和功能验证，包括从站掉线恢复测试等。

5. 重视网络文档与诊断： 建立清晰的网络图纸和设备地址分配表。利用模块提供的诊断工具定期监控网络状态，将其作为预防性维护的例行检查项。
