ABB 3BSE008510R1 DO810

产品概述

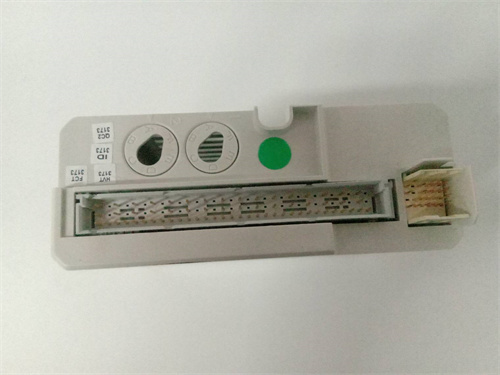

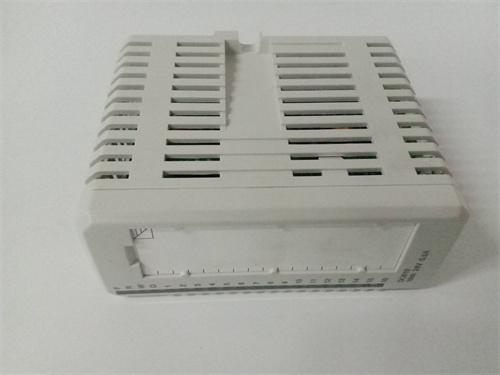

ABB 3BSE008510R1 DO810 是一款ABB公司生产的工业自动化标准数字量输出模块。该产品属于ABB System 800xA或AC 800M系列分布式控制系统的S800 I/O模块家族。具体而言，DO810 是一款高密度、高可靠性的数字量输出模块，负责将控制器（如AC 800M）发出的逻辑指令（0/1信号）转换为现场设备可识别的电平信号，以驱动继电器、接触器、指示灯、电磁阀等执行机构。作为连接控制系统与现场执行层的关键接口，ABB DO810 的稳定性和带载能力直接关系到自动化命令能否被准确、及时地执行。选择原装可靠的ABB 3BSE008510R1 模块，是构建稳定、高效的自动化系统的重要基础。您可以通过ABB S800 I/O系统产品页面查找该模块的详细技术数据。

产品参数

• 产品型号： ABB 3BSE008510R1 (备件物料号) / DO810 (功能型号)

• 所属系统： ABB System 800xA DCS / AC 800M PLC 的 S800 I/O 系列。

• 模块类型： 数字量输出模块

• 输出通道数量： 通常为16路或32路隔离输出（具体取决于版本）。

• 输出类型： 晶体管输出（通常为24V DC， 漏型或源型）。

• 每通道额定输出电流： 通常为0.5A（如型号后缀为“-”），或更高电流版本（如2A，型号后缀可能为“2”）。

• 最大输出电流（模块总计）： 受模块内部电源和散热限制，通常有总电流限制。

• 隔离电压： 通道与背板总线之间，以及通道组之间采用光耦或继电器隔离，通常为500V AC或更高。

• 响应时间： 开关延迟通常在毫秒级别，确保快速响应。

• 诊断功能： 支持输出状态指示（LED）、负载电压监测（部分型号）、短路保护及断线检测。

• 连接方式： 通过可插拔的前连接器或端子排连接现场设备。

• 工作温度： 0°C 至 +60°C。

优势与特点

1. 高密度与紧凑设计： ABB DO810 模块在标准S800 I/O模块宽度内提供了高数量的输出通道，极大地优化了控制柜的空间利用率，降低了每个输出点的平均成本。这对于需要控制大量电磁阀、电机接触器的场合（如生产线、水处理厂）尤其具有价值。

2. 卓越的电气隔离与可靠性： 模块在输出通道与控制系统背板之间提供了可靠的电气隔离。这种设计能有效防止现场侧的电压浪涌、干扰信号窜入敏感的控制系统，保护核心控制器免受损坏，确保了整个系统的长期稳定运行。

3. 强大的驱动能力与完善的保护： 根据型号不同，ABB 3BSE008510R1 模块的每通道可提供0.5A或更高的持续输出电流，能够直接驱动大多数中小型继电器和电磁阀。模块内置的过载和短路保护功能，能在输出意外短路时快速关断相应通道，防止模块自身和外部线路过热损坏，并可通过系统软件报告故障信息。

4. 快速的响应与确定性： 作为数字量输出模块，DO810 具备毫秒级的开关响应时间，能够确保控制指令被快速、准确地执行到现场设备，满足大多数顺序控制和连锁逻辑对实时性的要求。

5. 无缝的系统集成与维护便捷性： 作为S800 I/O家族的原生成员，其配置、诊断和更换完全在ABB Control Builder M和System 800xA的统一环境中进行。模块支持热插拔（在系统允许和配置下），出现故障时可以快速在线更换，最大程度减少系统停机时间。清晰的LED指示灯也便于现场快速定位故障点。

应用领域与案例

ABB 3BSE008510R1 DO810 模块广泛应用于需要集中控制大量开关量执行设备的流程工业与离散制造业。

• 应用领域：

  • 过程工业： 石油化工、水处理、制药厂的泵阀顺序控制、搅拌机启停、报警指示灯。

  • 制造业： 汽车生产线上的气动夹具控制、传送带电机启停、机器人工作站交互信号。

  • 电力与能源： 电厂辅助车间设备的远程启停控制、配电柜的断路器分合闸。

  • 基础设施： 楼宇自动化中的风机盘管控制、照明回路开关、停车场道闸控制。

  • 物料搬运： 自动化仓储系统的堆垛机、分拣机执行机构控制。

• 应用案例：
  在一个大型城市污水处理厂的曝气池控制系统中，需要根据溶解氧浓度实时控制数十个曝气支管上的电动调节阀的开关。主控制系统采用ABB AC 800M系列PLC，通过多个DO810 数字量输出模块来控制这些阀门的开关继电器。ABB DO810 模块可靠地将控制信号转换为24V DC输出，驱动继电器线圈，进而控制阀门动作。其高密度输出使得一个模块就能控制多个阀门，节省了大量柜内空间。当某个模块的一个通道因现场线路受潮短路而损坏时，模块内部的保护电路立即动作，隔离了故障点，并通过系统软件发出报警。维护人员根据报警信息和备件号3BSE008510R1 快速更换了模块，利用热插拔功能在几分钟内恢复了该曝气池的正常控制，保障了污水处理过程的连续性。

与竞品对比

• 与通用品牌PLC输出模块对比： 通用品牌可能提供类似功能，但ABB DO810 的核心优势在于其与System 800xA/AC 800M系统的深度集成。其在工程配置的统一性、诊断信息的丰富度、与控制器协同工作的可靠性以及长期备件供应的保障方面，通常优于第三方或通用品牌模块。

• 与传统继电器柜方案对比： 使用大量分立继电器需要复杂的接线、占用大量空间、故障率高且难以诊断。DO810 等智能输出模块实现了高度的集成化、状态可视化和远程诊断，是现代化、数字化控制系统的标准选择。

• 与ABB S800系列其他输出模块对比： S800系列有多种输出模块（如不同电流等级、继电器输出型DO820）。DO810 是晶体管输出、标准电流（如0.5A）的典型代表。选型时需根据负载类型（感性/阻性）、电流大小、开关频率等选择最合适的型号。

选型建议与注意事项

1. 明确负载特性与电流需求： 首先确认所驱动负载的类型（感性负载如继电器/电磁阀需注意反电动势防护）、额定工作电压（通常是24V DC）和稳态工作电流。确保DO810 模块的单通道和总输出电流能力满足要求，并为感性负载的启动电流留有余量。

2. 正确配置保护与消弧： 对于感性负载，必须在负载两端并联续流二极管或RC吸收回路，以抑制关断时产生的反向感应电压，保护模块的输出晶体管。这是保证ABB 3BSE008510R1 模块长期可靠工作的关键。

3. 核对系统兼容性与供电： 确认该模块与您现有的S800 I/O站基板型号和系统固件版本兼容。同时，确保I/O站的电源容量能够为所有输出模块及它们的现场负载提供足够的功率。

4. 规范的接线与安装： 使用规格合适的电缆，并确保接线牢固。输出公共端（M/L+）的接线必须正确，并保证良好的接地以降低干扰。

5. 利用诊断功能进行维护： 在工程软件中启用模块的诊断功能（如负载电压监测）。当输出点动作但现场设备无响应时，首先通过软件查看该点的输出电压状态，可以快速判断是模块问题还是现场线路或设备问题。
