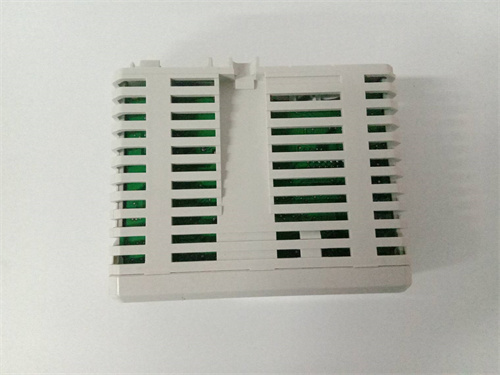

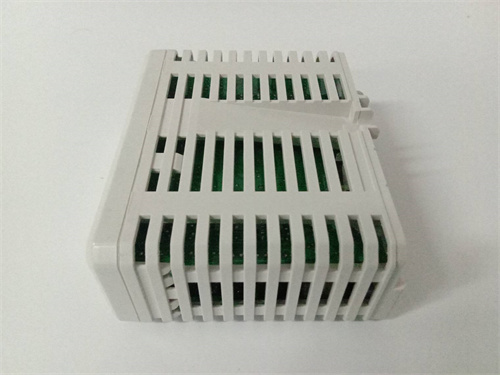

ABB 3BSE008544R0001 AI820

产品概述

ABB 3BSE008544R0001 AI820 是ABB公司为其工业自动化核心平台——AC 800M系列高性能可编程自动化控制器（PAC）及System 800xA分布式控制系统（DCS）配套的高性能模拟量输入模块。作为ABB S800 I/O系列的关键成员，该模块专门负责将来自现场的各种连续过程信号（如温度、压力、流量、液位等）的高精度模拟量测量值，转换为数字信号供控制器读取和处理。ABB 3BSE008544R0001 AI820 是实现过程监控、闭环控制和数据采集的“感官神经末梢”，其精度、稳定性和抗干扰能力直接影响到整个控制系统的决策质量与运行效果。对于化工、电力、水处理及制造业中需要精确测量和控制的场景，选择 ABB 3BSE008544R0001 AI820 意味着为您的控制系统配备了可靠且精准的“感知器官”。

产品参数

• 品牌与型号： ABB 3BSE008544R0001 / AI820

• 产品系列： ABB AC 800M 系列 S800 I/O 模块。

• 模块类型： 高精度模拟量输入模块。

• 关键规格：

  • 通道数量： 通常为8路差分输入或16路单端输入（具体取决于配置和子型号）。

  • 输入信号类型： 支持多种标准工业信号：

    • 电压信号：如 0-10V, ±10V

    • 电流信号：如 0-20mA, 4-20mA（通常带短路保护）

    • 电阻信号：如用于RTD（热电阻）

    • 毫伏信号：如用于热电偶（TC）

  • 分辨率： 高分辨率，通常为16位。

  • 精度： 在高精度模式下，典型精度可达±0.1% of range或更高。

  • 采样率： 支持可配置的采样和滤波周期。

  • 隔离方式： 通道间隔离和通道与系统逻辑间电气隔离，有效抑制共模干扰。

• 诊断功能： 具备断线检测、超量程检测、模块与通道故障指示（LED及软件状态）。

• 连接方式： 通过可插拔的前连接器（如TBY系列）与现场传感器电缆连接。

• 工作环境：

  • 工作温度： 0°C 至 +60°C。

  • 防护等级： IP20，需安装在控制柜内。

优势与特点

1. 高精度与高稳定性： ABB 3BSE008544R0001 AI820 采用高性能的AD转换器和精密的信号调理电路，确保了长期测量的高精度和低漂移。这对于需要精确计量、质量控制和复杂调节回路的应用至关重要。

2. 强大的灵活性与通用性： 该模块支持多种信号类型，通过软件即可灵活配置每通道的输入类型和量程，无需更换硬件。这使得一个模块可以同时接入不同类型的传感器，极大简化了备件库存和工程设计。

3. 卓越的抗干扰能力： 得益于通道间和系统级的电气隔离设计，AI820 能够有效抑制来自现场的地线环路、共模电压和电磁噪声干扰，确保在恶劣工业环境下仍能获得稳定、干净的测量信号。

4. 先进的诊断与维护便利性： 模块提供详细的诊断信息，如传感器断线（对4-20mA信号）、超限、模块内部故障等。清晰的LED状态灯和集成在工程软件中的诊断视图，使得故障定位快速直观，大幅缩短了平均修复时间（MTTR）。

5. 与AC 800M系统的无缝深度集成： 作为S800 I/O家族的原生成員，3BSE008544R0001 AI820 在ABB Control Builder M工程环境中可实现即插即用的配置。其性能与AC 800M控制器的处理周期完美匹配，确保了高速、确定性的数据采集。

应用领域与案例

ABB 3BSE008544R0001 AI820 广泛应用于所有需要高精度模拟量信号采集的连续和批量过程工业。

• 案例一：生物制药发酵过程控制

  • 应用： 实时监测发酵罐的温度、pH值、溶氧度（DO）和压力。

  • 角色： AI820 模块高精度地采集来自PT100温度传感器、pH变送器、DO变送器和压力变送器的4-20mA信号。其稳定性和精度确保了关键工艺参数被准确监控，为复杂的批次控制和产品质量一致性提供了数据基础。

• 案例二：火力发电厂锅炉给水控制系统

  • 应用： 采集汽包水位、主蒸汽压力、给水流量等关键参数。

  • 角色： 在电磁环境复杂的电厂，该模块可靠地采集来自差压变送器、压力变送器的模拟量信号。其抗干扰能力和断线检测功能，保障了给水自动调节系统（如三冲量控制）赖以工作的测量数据准确无误，直接关系到锅炉的安全运行。

• 案例三：化工行业反应釜温度串级控制

  • 应用： 精确控制反应釜内物料温度及夹套循环热媒温度。

  • 角色： AI820 模块同时采集釜内热电偶（mV信号）和夹套热电阻（RTD信号）的测量值。其多信号类型支持和通道隔离特性，使得两种不同传感器信号可以稳定、无干扰地被同一模块处理，为执行精确的串级PID控制提供实时反馈。

与竞品对比

与西门子ET200M系列（如AI 8x12Bit模块）、艾默生DeltaV CHARM卡件或罗克韦尔自动化1756系列模拟量输入模块相比，ABB 3BSE008544R0001 AI820 的优势在于：

• 在ABB统一架构下的极致工程效率： 对于已采用System 800xA或AC 800M的用户，其配置、标定和诊断完全在统一平台内完成，工程体验流畅，数据管理一致。

• 精度与灵活性的优秀平衡： 在提供高测量精度的同时，保持了信号类型配置的灵活性，通用性更强，能够适应更复杂的应用场景。

• 在严苛环境下的可靠性口碑： S800 I/O系列以其在重工业、电力等领域的长期可靠运行业绩而闻名，其设计针对工业干扰进行了深度优化。

选型建议与注意事项

1. 明确信号类型与精度要求： 详细列出所有需要接入的传感器类型（电流、电压、RTD、TC等）、信号范围和所需的测量精度。确保 AI820 的配置模式能满足所有要求。

2. 重视传感器供电与接线： 对于两线制4-20mA变送器，需确认DCS系统或该模块是否提供回路供电（通常为24V DC配电）。接线必须使用屏蔽电缆，屏蔽层在控制柜侧单点接地，以最大限度减少干扰。

3. 合理配置滤波与采样： 根据信号特性和控制需求，在工程软件中合理设置通道的滤波时间常数。过快的滤波可能导致噪声，过慢则影响控制响应速度。

4. 充分利用诊断功能： 务必在软件中启用断线检测等诊断功能，并合理设置报警限值。定期检查模块诊断状态，防患于未然。

5. 通过正规渠道采购： 为确保测量精度和长期稳定性，应通过ABB或其授权分销商购买原装产品。仿冒模块在精度、温漂和抗干扰性能上无法保障。更多技术细节请参考 ABB 3BSE008544R0001 AI820。

6. 规范的安装与校准： 安装时注意ESD防护。对于高精度要求的场合，建议定期对测量回路进行系统校准（包括传感器、电缆和AI模块）。更换模块后，应在软件中确认量程配置是否正确
