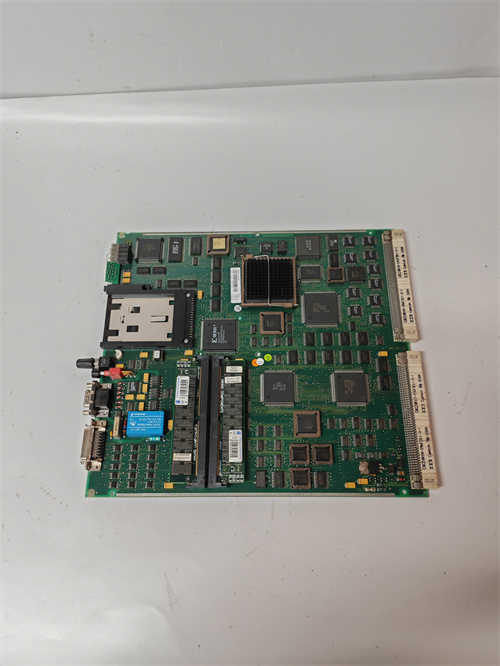

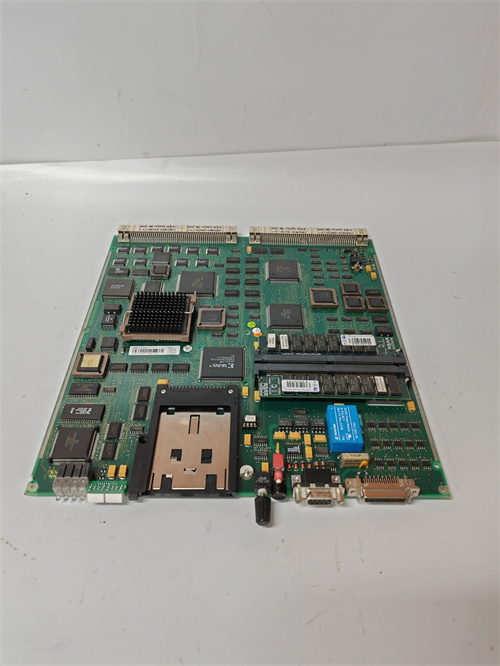

ABB PM511V16 3BSE011181R1

产品概述

ABB PM511V16 3BSE011181R1 是ABB公司为其AC500系列可编程逻辑控制器（PLC）设计的一款高性能CPU模块。该模块属于AC500系列中的PM5xx高性能处理器家族，是中型自动化应用的控制核心。ABB PM511V16 3BSE011181R1 集成了强大的处理能力、丰富的通信接口和扩展内存，专为处理复杂的逻辑控制、数据处理和通信任务而设计。作为AC500 PLC系统的大脑，它不仅能够执行快速的程序扫描和精确的定时控制，还能通过集成的接口连接多种网络和设备，构建分布式自动化解决方案。对于寻求性能、可靠性和灵活性的自动化工程师而言，选择 ABB PM511V16 3BSE011181R1 意味着为其中型控制系统配备了一个强大且可扩展的控制中枢。

产品参数

• 品牌与型号： ABB PM511V16 / 3BSE011181R1

• 产品系列： ABB AC500 PLC系列，PM5xx高性能CPU模块。

• 模块类型： 中央处理器单元（CPU）。

• 核心性能参数：

  • 处理器： 高性能32位微处理器。

  • 工作内存： 较大的用户程序内存和数据内存，支持复杂应用。

  • 执行速度： 快速的指令处理能力，布尔指令执行时间通常在纳秒级。

  • 数据保持： 集成电池支持的实时时钟（RTC）和保持性存储器。

• 通信接口：

  • 集成端口： 通常配备一个以太网端口（支持TCP/IP协议，如Modbus TCP）、两个串行通信端口（RS-232/485，支持Modbus RTU等）。

  • 扩展能力： 通过背板总线支持连接多种通信接口模块，如Profibus DP、CANopen、以太网等，实现网络扩展。

• I/O扩展能力： 支持通过本地和远程扩展单元连接大量的数字量和模拟量I/O模块。

• 编程与软件： 使用ABB Automation Builder工程平台进行编程、配置和诊断，支持IEC 61131-3标准的所有五种编程语言。

• 电源要求： 24 V DC电源输入，为CPU及部分本地模块供电。

• 工作环境：

  • 工作温度： 0°C 至 +60°C。

  • 防护等级： IP20，需安装在控制柜内。

优势与特点

1. 强大的处理性能与扩展能力： ABB PM511V16 3BSE011181R1 提供了满足中型复杂应用所需的计算能力。其充足的程序内存和快速的执行速度，使其能够轻松处理多任务、复杂算法和大量数据处理。强大的本地和远程I/O扩展能力，允许系统根据需求灵活配置。

2. 卓越的通信连接性与开放性： 该CPU模块集成了多种标准通信接口，并支持通过插件模块扩展更多网络协议。这种开放的设计使其能够轻松集成到现有的工厂网络架构中，与上位机系统（SCADA/MES）、驱动器、人机界面（HMI）及其他第三方设备无缝通信。

3. 高系统可靠性与坚固性： 秉承ABB产品的工业级设计标准，具备出色的抗电磁干扰（EMI）能力和宽温工作范围。其稳定的性能和长寿命设计，确保了在严苛工业环境下的连续可靠运行。

4. 高效的工程开发体验： 在ABB统一的Automation Builder软件环境中，用户可以完成从硬件组态、逻辑编程、仿真调试到系统诊断的全流程工作。该平台提高了工程效率，并降低了错误风险。

5. 灵活的冗余与安全选项： 对于高可用性要求的应用，AC500系列支持通过特定模块实现CPU热备冗余。同时，系统也支持集成安全功能，满足对功能安全有要求的场合。

应用领域与案例

ABB PM511V16 3BSE011181R1 适用于各种需要对过程进行复杂控制的中型工业自动化项目。

• 案例一：智能物料输送与分拣系统

  • 应用： 控制传送带、穿梭车、提升机和分拣机械臂。

  • 角色： 作为主控制器，PM511V16 处理来自光电传感器、条码阅读器的信号，执行路径规划和任务调度算法，并通过高速网络与伺服驱动器通信，实现高效、准确的物料流转。

• 案例二：中型水处理厂（如区域性污水处理站）

  • 应用： 控制曝气、加药、过滤、污泥脱水等工艺单元。

  • 角色： 3BSE011181R1 执行连续和顺序控制逻辑，处理模拟量信号（如pH、流量），并通过通信集成变频器和智能仪表。其处理能力足以运行基本的优化控制算法以节约能耗。

• 案例三：食品饮料生产线

  • 应用： 控制混合、灌装、封盖、贴标和包装设备。

  • 角色： 该CPU模块协调生产线各工段的动作，管理生产配方，并处理与视觉检测系统、机器人控制器的数据交换，确保生产流程的连续性和产品质量。

与竞品对比

与西门子S7-1500系列（如CPU 1516）、施耐德电气Modicon M580或罗克韦尔自动化CompactLogix 5380系列的中端CPU相比，ABB PM511V16 3BSE011181R1 的优势在于：

• 在ABB AC500生态系统内的成本效益与灵活性： 对于已经或计划采用ABB驱动、低压产品等生态的用户，其整体解决方案可能更具成本优势和集成便利性。模块化的通信扩展方式也提供了更灵活的组网选择。

• 坚固性与环境适应性： 在宽温、抗振动等环境适应性指标上，AC500系列通常表现优异，适合条件相对恶劣的工业现场。

• 工程软件的跨平台统一性： Automation Builder同时支持AC500系列PLC和ABB相关的HMI、驱动产品，对于使用多品类ABB设备的用户，能减少学习成本和维护复杂度。

选型建议与注意事项

1. 评估应用规模与性能需求： 根据项目I/O点数、程序复杂度、通信负载和未来扩展计划，评估 PM511V16 的内存和性能是否足够。对于超大规模或高速控制应用，可能需要考虑更高性能的CPU型号（如PM531等）。

2. 规划通信网络架构： 明确需要连接的设备类型和通信协议，确认CPU集成的接口是否满足，或需要额外采购哪些通信扩展模块（如CM579-PB用于Profibus DP主站）。

3. 确认电源与散热设计： 计算包括CPU、本地扩展模块在内的总功耗，配置容量合适的24V DC电源。确保控制柜内有良好的通风，避免高温导致CPU性能下降或故障。

4. 软件与授权准备： 确保拥有合适版本的Automation Builder软件及相应的CPU编程授权。熟悉软件中针对该CPU的特定功能和配置选项。

5. 通过正规渠道采购： 建议通过ABB或其授权自动化产品分销商购买，以确保获得原装正品、最新的固件和可靠的技术支持。有关详细信息，请访问 ABB PM511V16 3BSE011181R1。

6. 规范安装与调试： 安装时注意静电防护，将CPU牢固安装在导轨上。首次上电后，通过软件设置IP地址、通信参数等。进行全面的功能测试，并备份最终的硬件配置和程序。定期检查CPU的运行状态和故障日志。
