ABB 086407-502

发布时间：2026-01-09 16:58人气：

产品描述

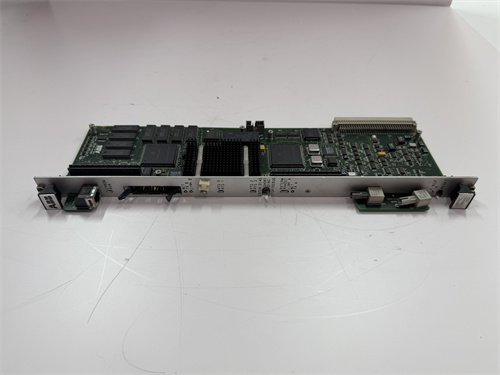

ABB 086407-502 是ABB公司为其广泛应用于工业领域的ACS系列中低压交流变频器（例如ACS 800、ACS 880等系列）设计的一款关键内部电子备件。该部件号通常指向一个接口板（Interface Board）、控制卡（Control Card）或信号处理板。该模块在变频器中扮演着承上启下的核心角色：它负责与变频器的主控制板（通常标记为“RDC”或“RMIO”等）通信，同时连接和驱动功率半导体（如IGBT）的门极驱动板（Gate Driver Board），并处理来自电流、电压传感器的反馈信号。ABB 086407-502 是确保控制指令精确传递至功率单元、并将实际运行状态可靠反馈回控制系统的枢纽，其性能直接关系到变频器的控制精度、动态响应和保护功能的可靠性。要了解此关键接口模块的详细技术规格，请访问ABB支持页面：ABB 086407-502。在变频器的模块化架构中，086407-502 板的稳定工作是实现高性能传动控制的基础。因此，在维护ABB变频器时，准确诊断和更换 ABB 086407-502 接口板是恢复设备功能的核心步骤之一。

产品参数

品牌与系列： ABB，用于特定型号的ACS系列中低压变频器（如ACS 800， ACS 880）。
产品型号： 086407-502
板卡类型：接口板 / 中间控制板
主要功能：
- 信号中转与处理：在变频器的主控制器和功率单元（包括门极驱动板）之间传递PWM（脉宽调制）控制信号和状态反馈信号。
- 信号隔离与调理：提供电气隔离，并对控制信号和反馈信号进行必要的调理，确保信号完整性。
- 辅助电源分配：可能负责为门极驱动板等周边电路分配和转换辅助电源。
通信接口：通过高速光纤或电气连接器与主控制板连接；通过排线或连接器与门极驱动板及传感器连接。
安装位置：通常安装在变频器功率模块的上方或侧方，与IGBT模块和门极驱动板紧密相邻。
兼容性：必须与特定的变频器硬件版本、功率等级和主控制板型号严格匹配。

优势与特点

核心信号枢纽与可靠性保障： ABB 086407-502 作为控制层与功率层之间的关键桥梁，其设计的可靠性直接决定了整个变频器系统的稳定性。它采用高品质元器件和严格的生产工艺，确保了控制指令和反馈信号在强电磁干扰环境下的无差错传输。
优化的信号完整性与隔离：板卡内部集成了精密的光电隔离或磁隔离电路，有效阻断了功率侧的高压大电流干扰窜入敏感的控制侧，保护了核心控制器，同时保证了控制信号的纯净度和准确性。
模块化设计便于维护：当变频器出现与功率单元相关的控制或反馈故障时，086407-502 接口板作为一个独立的可更换单元，使得维修工作可以快速定位并执行，显著缩短了平均修复时间（MTTR）。
与ABB传动平台深度集成：该板卡是ABB变频器硬件架构中经过精心设计和验证的标准组件。其固件和硬件逻辑与ABB的传动控制算法（如直接转矩控制DTC）完美协同，确保了系统级的性能最优。
支持高级诊断与保护：板卡协助处理和传递关键的故障检测信号（如短路、过流、驱动故障），是实现变频器快速、分层保护功能的重要一环。

应用领域与案例

ABB 086407-502 作为核心接口板，其应用范围与其所属的变频器系列一致，涵盖所有需要高可靠性调速控制的工业领域。

应用领域：
- 重工业（矿山提升机、水泥窑主传动、港口起重机）
- 能源与电力（大型风机水泵变频节能、压缩机组控制）
- 物料输送（长距离皮带机、高速分拣系统）
- 石油与化工（压缩机、挤出机、泵类控制）
- 造纸与金属加工（生产线主传动、卷取机）
应用案例：
- 在一台大型矿井提升机的ACS 800多传动系统中，驱动主电机的变频器内部，ABB 086407-502 接口板负责将来自主控制板的精确转矩指令传递给多个并联的IGBT门极驱动板，并实时汇总各功率单元的电流和温度状态。在每一次重载提升或下放的动态过程中，该板卡都必须确保所有功率单元同步、精确地动作，任何信号延迟或错误都可能导致控制失调。其可靠性是保障矿井安全高效生产和人员安全的关键。

与竞品对比

与西门子（Siemens）SINAMICS G120/G150系列变频器中的CU控制单元与功率模块之间的接口板，或罗克韦尔（Rockwell）PowerFlex 755系列中的“CTI板”（控制接口板）相比，ABB 086407-502 的优势在于其与ABB独特的直接转矩控制（DTC）架构和功率模块设计的深度耦合。

优势：该板卡是ABB为实现其DTC算法快速响应和鲁棒性而设计的专用硬件链路的一部分。在ABB的生态系统中，其信号时序、保护机制和诊断功能都经过了原厂最充分的匹配和测试，兼容性与性能表现具有保障。
考量：这类接口板是高度专用的，通用性为零。不同品牌甚至同品牌不同系列的变频器，其接口板都完全不同。选择它，意味着完全依赖于ABB的备件供应链和技术支持体系。

选型建议与注意事项

选型建议：
- 100%精确匹配：这是选型的铁律。必须根据故障变频器的完整型号、序列号以及原板上清晰可见的部件号 086407-502 进行采购。不同硬件版本（即使是同一变频器型号）的接口板可能存在不兼容的细微差别。
- 联合诊断：通常，086407-502 板的故障会伴随特定的驱动故障代码（如“DRIVE”或“IGBT”相关报警）。在更换前，应结合故障代码和电路测量进行综合判断。
- 考虑配套更换：由于该板卡与门极驱动板紧密关联，有时一方故障可能导致另一方损坏。在不确定时，建议咨询专业技术人员，评估是否需要成套更换。
注意事项：
- 静电放电（ESD）防护：在操作前，必须佩戴防静电手腕带，并在防静电工作台上进行。任何静电都可能损坏板上的精密芯片。
- 断电与放电安全：确保变频器完全断电，并等待足够长的时间（通常30分钟以上），让中间直流回路电容通过内部放电电阻充分放电，并用万用表确认安全电压后再操作。
- 谨慎插拔与安装：拔插连接器时力度要均匀，避免损坏针脚。安装时确保板卡完全就位，螺丝紧固力矩适当。
- 上电前检查：更换后，仔细检查所有连接线是否准确复位，确认无误后方可上电。
