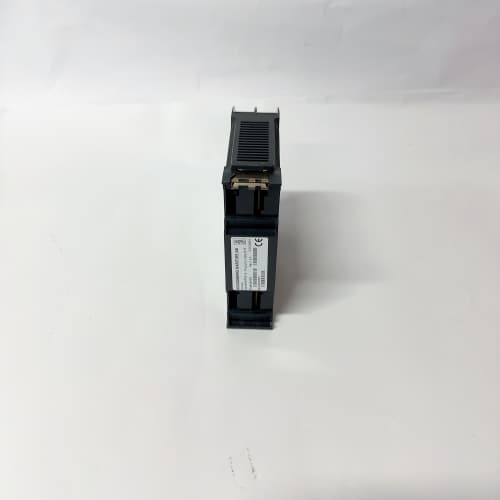

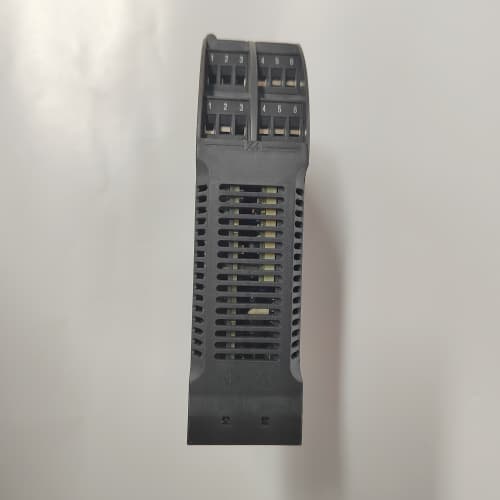

ABB RMIO-12C

产品概述

ABB RMIO-12C 是ABB公司为其新一代AC500系列可编程逻辑控制器设计的一款重要远程I/O模块。该模块属于AC500 PLC系统的一部分，专门用于实现灵活、可靠的分布式控制架构。具体而言，ABB RMIO-12C 是一款远程I/O通信接口模块，作为连接PLC主站与分布在现场各处的I/O从站节点的关键枢纽。它使得用户可以将I/O点就近安装在设备旁，通过现场总线（如PROFIBUS DP、Modbus RTU等，具体取决于模块版本）与中央控制器进行高效数据交换。这款 RMIO-12C 模块通过减少从现场到控制柜的长距离布线，显著提升了系统的灵活性、可扩展性和抗干扰能力。

产品参数

• 产品型号： RMIO-12C

• 品牌： ABB

• 所属系统： AC500 PLC 系列

• 模块类型： 远程I/O主站/接口模块

• 主要功能： 作为远程I/O系统的主站，管理下游的I/O从站节点。

• 支持的现场总线协议： 版本多样，常见的包括：

  • RMIO-12C PROFIBUS DP: 作为PROFIBUS DP主站模块。

  • RMIO-12C Modbus: 作为Modbus RTU主站模块。

  • 具体协议由模块后缀或订货号决定。

• 通信端口： 通常提供1个或2个用于连接现场总线的物理接口（如RS-485）。

• I/O从站管理能力： 可连接和管理多个（具体数量受协议和配置限制）远程I/O从站，如ABB的RDI/O模块或其他支持相同协议的第三方从站。

• 数据交换性能： 提供快速、确定性的I/O数据周期性交换，确保控制的实时性。

• 配置方式： 通过ABB的自动化软件套件（如Automation Builder）进行硬件组态、网络参数设置和从站映射。

• 诊断功能： 模块具备状态指示灯，用于显示电源、通信状态、网络活动及故障。详细的诊断信息可通过软件读取。

• 安装方式： 模块化设计，可安装在AC500 PLC的机架上。

• 电源要求： 通过PLC背板或外部电源供电（取决于具体型号）。

优势与特点

1. 实现高效的分布式控制： ABB RMIO-12C 的核心价值在于支持构建分布式I/O网络。通过将I/O点分散到设备附近，大幅减少了信号电缆的数量、长度和成本，同时简化了控制柜内的布线复杂度。

2. 强大的现场总线集成能力： 无论是融入主流的PROFIBUS DP网络，还是连接简单的Modbus RTU设备，RMIO-12C 都提供了标准化的工业通信解决方案，便于与多种设备及上一级控制系统集成。

3. 与AC500系统的无缝兼容： 作为ABB AC500 PLC家族的官方组件，ABB RMIO-12C 在硬件接口和软件配置上与AC500 CPU及其他模块完全兼容。用户可以在统一的工程平台（Automation Builder）中完成从控制器到远程I/O的完整配置，确保了系统的一致性和易维护性。

4. 灵活的扩展性与模块化设计： 用户可以根据生产线的布局，灵活增加远程I/O节点，轻松扩展系统规模。模块化设计使得增加或更换通信模块变得简便。

5. 可靠的工业级通信： 设计用于严苛的工业环境，具有良好的抗电磁干扰能力，确保现场总线通信的稳定可靠，是构建稳健自动化网络的基础。

应用领域与案例

ABB RMIO-12C 模块适用于需要分布式I/O控制的中大型自动化项目。

• 应用领域：

  • 汽车制造生产线（焊接、涂装、总装）

  • 物料输送与仓储物流系统

  • 水处理与污水处理厂

  • 食品饮料加工与包装线

  • 大型机械设备（如注塑机、压机）的分布式控制

• 应用案例：
  在一个汽车焊装车间的白车身输送线上，工件托盘需要在多个工位间精准定位。每个工位都配有光电传感器、定位气缸和读写头。如果将所有信号线拉回中央控制柜，布线将极其复杂。解决方案是：在中央控制柜使用AC500 PLC作为主站，并安装一块 ABB RMIO-12C PROFIBUS DP 主站模块。在每个工位附近安装一个PROFIBUS DP远程I/O从站箱，收集该工位所有传感器的信号并控制气缸。所有从站通过一根PROFIBUS DP总线电缆串联，最终连接到中央的 RMIO-12C 模块。这样，PLC通过RMIO-12C即可实时获取所有工位状态并发出控制指令，实现了简洁、高效且可靠的分布式控制。

与竞品对比

• vs. 纯本地I/O扩展： 本地I/O扩展距离有限，布线集中且冗长。RMIO-12C 支持的远程I/O方案在长距离、分散布局的应用中具有明显的成本和灵活性优势。

• vs. 其他品牌的远程I/O主站模块（如西门子ET 200SP的接口模块，罗克韦尔的1734-AENTR适配器）： 各品牌生态封闭，模块不通用。ABB RMIO-12C 的优势在于其为AC500 PLC用户提供的原装、深度集成方案，在配置便利性和系统兼容性上更优。

• vs. 无线I/O方案： 无线方案适用于难以布线的场合，但在实时性、确定性和抗干扰方面通常不及有线现场总线。RMIO-12C 代表的有线方案在大多数工业场景中仍是更可靠、主流的选择。

选型建议与注意事项

1. 明确通信协议需求： 根据现场已有设备或工厂网络标准，选择正确协议版本的 RMIO-12C 模块（如PROFIBUS DP或Modbus）。

2. 规划网络拓扑与从站数量： 设计现场总线网络结构（线性、树形等），计算所需的从站数量、通信数据量，并确保总线上从站地址唯一且不冲突。总线长度需符合所选协议规范。

3. 配置与地址设置： 在Automation Builder中正确配置RMIO-12C模块和每个远程I/O从站的参数（如站地址、I/O映射）。PROFIBUS DP网络还需配置GSD文件。

4. 总线电缆与终端电阻： 必须使用符合标准的屏蔽双绞线作为总线电缆。在总线的两个末端必须正确连接终端电阻，以确保信号完整性，避免通信干扰。

5. 诊断与维护： 利用模块状态灯和软件诊断工具，定期检查网络通信状态。在增加或移除从站时，必须离线修改配置并重新下载。确保总线的屏蔽层可靠接地。
