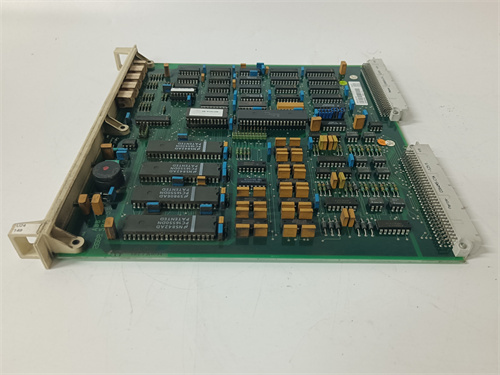

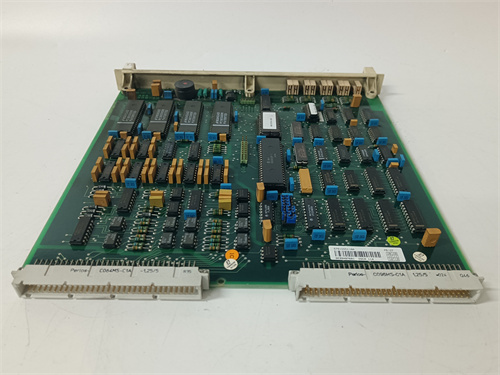

ABB DSCA114 57510001-AA

产品描述

ABB DSCA114 57510001-AA 是ABB集团为其广受欢迎的AC 800M系列高端可编程逻辑控制器（PLC）和分布式控制系统（DCS）设计的一款高性能通信接口模块。该模块是AC 800M控制器与外部设备、子系统或上层网络进行数据交换的关键枢纽。具体而言，ABB DSCA114 57510001-AA 通常是一个集成多种物理接口（如RS-232/RS-485串口）的通信模块，用于实现与第三方设备（如变频器、智能仪表、条码阅读器）或特定现场总线的直接连接。它在复杂的自动化架构中扮演着协议转换和通信网关的重要角色，确保了不同品牌和设备间数据的可靠传输。作为AC 800M系列中灵活且强大的通信解决方案，ABB DSCA114 57510001-AA 帮助工程师构建开放、集成的控制系统。

产品参数

• 产品型号： DSCA114 57510001-AA

• 品牌： ABB

• 所属系列： AC 800M 控制器系列

• 模块类型： 串行通信接口模块

• 物理接口： 通常提供至少一个RS-232（V.24）和一个RS-485（X.27）接口。

• 通信协议支持： 通过软件组态，可支持多种标准串行协议，例如：Modbus RTU（主/从）、ASCII（自由口通信）等。

• 通信速率： 支持广泛的波特率，从低速到高速可调（如300 bps 至 115.2 kbps），可通过软件配置。

• 电气隔离： 通信端口通常与控制器内部电路进行电气隔离，以提高抗干扰能力和系统安全性。

• 安装方式： 直接插入AC 800M控制器机架（如PM802F， PM803F， PM851， PM861等）的指定模块插槽中。

• 电源功耗： 通过控制器机架背板供电，功耗较低。

• 工作温度： 典型工业环境温度范围（如0°C 至 +60°C）。

• 诊断指示： 模块配备状态LED指示灯，用于显示电源、通信活动及故障状态。

优势与特点

1. 强大的协议兼容性与灵活性： ABB DSCA114 57510001-AA 最大的优势在于其强大的协议处理能力。通过ABB的Control Builder M工程软件，用户可以灵活地将其组态为多种串行协议的主站或从站，轻松实现与大量不支持主流现场总线（如PROFIBUS DP）的传统或专用设备的集成。

2. 与AC 800M系统的深度集成： 作为AC 800M系统的原生模块，其在硬件连接、软件组态、数据映射和系统诊断方面实现了无缝集成。通信数据能够直接、高效地映射到控制器的过程变量中，编程和调试体验流畅。

3. 高可靠性与工业级设计： 秉承ABB工业设备的一贯品质，该模块采用坚固的设计和高质量的组件，具备良好的电磁兼容性（EMC）和抗振动能力，适合在严苛的工业环境中连续稳定运行。

4. 配置与管理简便： 所有通信参数（如波特率、数据位、停止位、奇偶校验）以及协议逻辑均在统一的工程软件环境中进行图形化组态，无需复杂的底层编程，降低了工程实施难度和维护成本。

5. 双端口设计扩展连接能力： 同时提供RS-232（点对点）和RS-485（多点网络）两种接口，使得单个模块既能连接本地操作面板（如触摸屏），也能组成一个连接多台从站设备（如多台变频器）的网络，扩展性强。

应用领域与案例

ABB DSCA114 57510001-AA 广泛应用于需要串行通信集成的过程自动化和工厂自动化场景。

• 过程工业（化工、水处理）： 用于连接支持Modbus RTU协议的智能仪表（如流量计、分析仪）、小型PLC或批次控制器，将其数据集成到主DCS（AC 800M）中进行集中监控和记录。

• 制造业与生产线： 用于与生产线上的专用设备（如打标机、老化测试台、机器人控制器）进行ASCII字符串通信，实现生产指令的下发和状态反馈的收集。

• 能源管理： 连接电表、燃气表等能源计量设备，实时采集能耗数据，用于工厂的能源监控系统（EMS）。

• 典型案例： 在一个大型污水处理厂的自动化升级项目中，中央控制系统采用ABB AC 800M控制器。厂区内分散的数十台鼓风机由不同品牌的变频器驱动，这些变频器普遍支持Modbus RTU协议。工程师在每个控制子站中配置了 <a href="https://www.example.com/abb-dsca114-57510001-aa" target="_blank">ABB DSCA114 57510001-AA</a> 模块，通过RS-485总线以菊花链方式连接多台变频器。该模块作为Modbus主站，周期性地读取每台变频器的频率、电流、状态等参数，并下发速度设定值。通过 ABB DSCA114 57510001-AA，成功将异构设备无缝融入了统一的控制平台。

与竞争产品对比

选型建议与注意事项

1. 确认控制器兼容性： 该模块仅适用于ABB AC 800M系列控制器（如PM802F, PM803F, PM851, PM861等），必须确认控制器型号和机架有空余插槽，并参考《硬件手册》确认兼容性列表。

2. 明确通信需求： 在选型前，必须详细列出所有需要连接的第三方设备的通信协议（Modbus RTU、ASCII等）、接口类型（RS-232/RS-485）、通信速率和数据量。确保 ABB DSCA114 57510001-AA 的协议支持和性能满足要求。

3. 软件与许可准备： 模块的组态和编程需要ABB Control Builder M软件以及相应的授权（License）。同时，确保软件版本与模块硬件固件版本兼容。

4. 布线规范与隔离： 特别是对于长距离的RS-485网络，必须使用屏蔽双绞线，并正确做好单端接地。对于电气噪声大的环境，考虑使用额外的信号隔离器来保护通信端口。
