ABB 5SHX2645L0004

产品概述

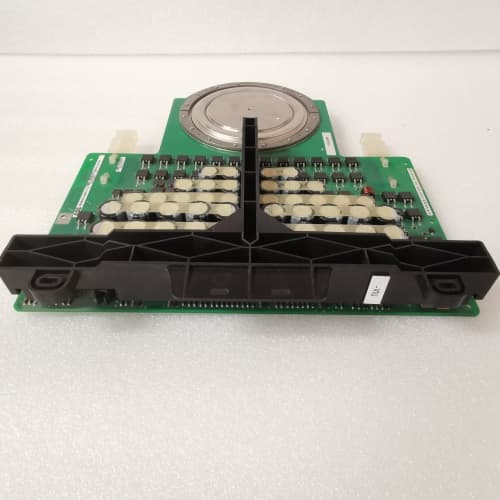

ABB 5SHX2645L0004 是ABB公司生产的 IGCT（集成门极换流晶闸管） 功率半导体模块。它是ABB中压大功率变频器与柔性交流输电系统（FACTS）的核心开关器件，属于 5SXE/5SHX 系列高性能功率半导体产品。这款模块在极高的电压和电流等级下工作，专为实现高效、可靠的电能转换与控制而设计。具体来说，5SHX2645L0004 内部集成了一个高压大电流的IGCT芯片以及其反并联续流二极管，封装在紧凑、坚固的压接式模块中，以实现优异的电气性能和散热能力。在诸如大型电机驱动、矿井提升机、船舶推进以及电力系统无功补偿等关键应用中，ABB 5SHX2645L0004 扮演着“电力电子心脏”的角色，其开关性能与可靠性直接决定了整个变流系统的效率、功率密度和可用性。

产品参数

• 产品型号：5SHX2645L0004

• 器件类型：非对称型集成门极换流晶闸管模块，内部包含IGCT及反并联二极管。

• 电压与电流等级：具有极高的阻断电压（通常为数千伏等级，如4500V或更高）和通态电流（通常为数千安培等级，具体参数需以最新数据手册为准）。型号中的“2645”等数字代码通常与电压电流规格相关。

• 封装形式：压接式（Press-Pack）封装。这种设计取消了内部键合线，利用机械压力实现各层间的电气连接，具有双面散热、低热阻和高抗冲击/振动能力的显著优点。

• 开关特性：作为硬开关器件，具有导通压降低、开关损耗可控、di/dt和dv/dt承受能力强的特点。需配合专用的低电感门极驱动单元使用。

• 门极驱动需求：必须使用ABB为其IGCT系列专门设计和匹配的门极驱动板（如5SNA或类似系列），该驱动单元提供精确的、大电流的门极控制脉冲。

优势与特点

1. 极高的功率密度与可靠性：ABB 5SHX2645L0004 采用的IGCT技术结合压接式封装，使其在相同硅片面积下能处理比传统IGBT更高的功率，并且由于无引线键合，其热循环寿命和抗机械应力能力远超传统模块，非常适合要求数十年不间断运行的重工业领域。

2. 卓越的导通性能：作为基于晶闸管的技术，其在导通状态下的通态压降极低，这意味着在大电流工作时的导通损耗小，系统效率高，特别适合大功率低频应用。

3. 强大的短路承受能力：IGCT器件本身具备天然的短路承受能力，这为系统在故障情况下的安全关断和保护提供了宝贵的时间窗口，增强了整个传动系统的鲁棒性。

4. 成熟的系统解决方案：ABB不仅提供 5SHX2645L0004 这类功率模块，还提供与之完美匹配的门极驱动、吸收电路、散热器乃至完整的变流柜解决方案。这种垂直整合确保了系统层面的性能和可靠性最优化。

5. 行业标杆地位：在兆瓦级以上的中压大功率变流器市场，ABB的IGCT技术是公认的领先解决方案之一，5SHX2645L0004 作为其代表产品，在全球众多重大项目中拥有广泛的成功应用记录。

应用领域与案例

ABB 5SHX2645L0004 主要应用于需要处理兆瓦级电能的超高功率电力电子设备中。

• 工业重型传动：水泥厂管磨机驱动、矿山皮带机与球磨机驱动、金属轧机主传动。

  • 案例：在大型矿井提升机中，采用基于 5SHX2645L0004 等IGCT模块的三电平中压变频器驱动同步电机。该方案提供了平稳的巨大启动力矩和精确的速度控制，其器件的高可靠性保障了矿井连续生产和人员提升的安全。

• 船舶电力推进：破冰船、液化天然气运输船、豪华游轮的全电力推进系统（Azipod）中的主推进变频器。

• 能源与电力系统：静止无功补偿器（STATCOM）、抽水蓄能电站的变速泵轮机驱动、高压直流输电（HVDC）换流阀。

• 测试平台：大型电机、变压器或发电机的背靠背测试负载装置。

与竞品对比

在兆瓦级中压变流器领域，ABB 5SHX2645L0004 所代表的IGCT技术与主要竞争对手（如西门子/英飞凌的IHV-IGBT模块、三菱电机的HV-IGBT模块）对比鲜明：

• 技术路线差异：IGCT（如 5SHX2645L0004）是硬开关、低导通损耗的晶闸管衍生器件；而高压IGBT是软开关、低开关损耗的晶体管衍生器件。前者在非常高的功率和较低开关频率下效率优势明显，后者在中等功率和较高开关频率下更灵活。

• 功率与可靠性：在最高功率等级（如数十兆瓦）和最高可靠性要求的场合，ABB的压接式IGCT方案常被视为标杆。其压接式封装的可靠性通常被认为高于传统焊接式IGBT模块。

• 系统复杂度与成本：IGCT方案需要更复杂、更强大的门极驱动电路和吸收电路，系统设计门槛较高。而现代高压IGBT的驱动相对简化。总体系统成本需根据具体功率等级和工况综合评估。

• 市场定位：5SHX2645L0004 牢牢占据着超大功率、高可靠性需求的市场顶端，而高压IGBT则在功率覆盖范围和应用灵活性上更广。

选型建议与注意事项

1. 系统级设计：ABB 5SHX2645L0004 绝非一个可独立使用的“备件”。其选型是整个变流器电气、热力和机械设计的核心部分，必须由具备深厚电力电子系统设计经验的工程师，依据完整的系统规格（电压、电流、拓扑、散热条件等）进行。

2. 严格依赖官方资料：所有电气参数、机械尺寸、安装扭矩、散热要求、门极驱动匹配等，必须严格遵循ABB为该型号发布的最新版数据手册（Datasheet） 和应用说明（Application Note），任何偏差都可能导致器件失效甚至爆炸。

3. 驱动与配套强制匹配：必须使用ABB原厂指定型号的门极驱动单元。自行设计驱动或使用不匹配的驱动板极有可能损坏昂贵的 5SHX2645L0004 模块。

4. 专业的安装与维护：压接式模块的安装对压力均匀性、表面平整度和清洁度有极端苛刻的要求。安装、更换必须使用专用工具，并由经过严格培训的人员按照标准作业流程操作。

5. 采购渠道至关重要：此类高价值、高技术门槛的核心功率器件，必须通过ABB官方或授权的一级分销渠道（例如您即将提供的产品页面）进行采购，以确保产品真伪、获得原厂技术支持以及可靠的质保。
