ABB DSQC633

发布时间：2026-01-13 15:29人气：

产品描述

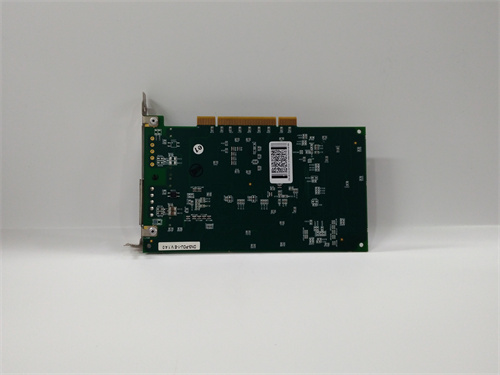

ABB DSQC633 是ABB公司为其领先的机器人控制系统——IRC5及早期S4C+控制器平台设计的一款高性能数字量输入/输出（DI/DO）模块。这款模块是机器人周边设备集成和自动化单元交互的核心接口，专门安装在机器人控制柜的DSQC系列标准I/O单元机架中。ABB DSQC633 的主要功能是提供强大的离散信号处理能力，用于连接机器人与外部设备，如外围PLC、安全栅、夹具传感器、工具快换装置、输送线信号等。在复杂的焊接、搬运、装配等机器人工作站中，ABB DSQC633 确保了机器人动作与周边设备状态之间的精确同步与可靠通信。作为ABB机器人生态系统的重要一环，该模块以其坚固的设计和灵活的配置而著称。

产品参数

产品型号： DSQC633
品牌： ABB
所属系统： IRC5 机器人控制器 / S4C+ 控制器 (需确认具体兼容性)
模块类型：数字量输入/输出模块
通道配置：通常为 16 路数字量输入 (DI) 和 16 路数字量输出 (DO)，或类似的高密度组合。
输入电压：通常为 24 VDC，支持漏型（Sinking）或源型（Sourcing）输入，具体取决于接线方式。
输出电压：通常为 24 VDC 晶体管输出，具备一定的负载驱动能力（如每通道 0.5A）。
隔离方式：输入/输出通道与内部逻辑及背板之间采用光耦或磁耦隔离。
诊断功能：提供通道状态LED指示灯，用于快速诊断信号状态。
安装方式：插拔式安装于ABB机器人控制柜的专用I/O单元基板（如DSQC 652）上。
通信接口：通过DeviceNet或Profibus-DP等现场总线与机器人控制器通信（这是DSQC 633的典型配置，也是其核心特点，区别于纯背板总线模块）。
工作温度：适用于工业环境温度范围。

优势与特点

强大的网络化集成能力： ABB DSQC633 的核心优势在于其集成了现场总线接口（如DeviceNet）。这使得它不仅仅是一个本地I/O模块，更是一个分布式I/O站，可以放置在远离机器人控制柜的位置，通过一根总线电缆连接，极大简化了布线，提高了系统集成的灵活性。
高密度与节省空间：单模块提供高达32点（16DI/16DO）的输入输出能力，在机器人控制柜有限的空间内实现了高密度信号处理，满足了复杂工作站对大量交互信号的需求。
可靠性与抗干扰设计：专为严苛的工业环境设计，具备良好的抗电磁干扰（EMC）性能和电气隔离，确保在焊接飞溅、大功率设备启停等干扰下，机器人信号通信依然稳定可靠。
与机器人控制器的深度集成：作为ABB原装模块，ABB DSQC633 与IRC5控制器的集成天衣无缝。其I/O信号可以在机器人编程软件（如RobotStudio）中直接进行映射、编程和诊断，无需复杂的第三方配置工具，简化了工程实施和故障排查。
灵活的配置与扩展：支持在一条总线上连接多个 ABB DSQC633 模块或其他兼容的DSQC模块，轻松扩展机器人的I/O点数，适应不同规模的应用需求。配置参数可通过总线主站（机器人控制器）进行远程设置。

应用领域与案例

ABB DSQC633 专用于ABB机器人自动化应用，特别是需要与外部设备进行大量信号交互的场景。

汽车焊接与搬运生产线：用于连接焊接夹具的夹紧/打开传感器、焊枪修磨器信号、物料托盘到位检测，以及向输送线发送“零件取走”/“零件放入”等信号。
机床上下料单元：接收数控机床的“门已开”、“准备就绪”信号，并向机床发送“机器人已抓取”、“机器人已离开”等指令，实现安全协同作业。
装配与包装单元：连接视觉系统的触发与结果信号、螺丝供料器状态、贴标机启停信号，实现高精度的装配流程控制。
典型案例：在一个汽车白车身焊装工作站中，一台ABB IRB 6700机器人配备IRC5控制器。一个 <a href="https://www.example.com/abb-dsqc633" target="_blank">ABB DSQC633</a> 模块通过DeviceNet网络连接到控制器。该模块的输入点连接着焊接夹具上的8个夹爪到位传感器和2个安全门锁信号，输出点则控制着夹具的8个电磁阀和2个定位销。通过 ABB DSQC633，机器人可以实时确认夹具状态并精确控制其动作，确保每个焊接工位的定位精度和生产节拍。

与竞争产品对比

特性	ABB DSQC633 (ABB机器人专用)	西门子 ET 200SP (用于机器人集成)	第三方通用 DeviceNet I/O 模块
系统归属	ABB 机器人原生生态系统	西门子自动化生态系统，可作为机器人外围	品牌中立，通用性强
集成度	最高。硬件即插即用，软件无缝映射，编程诊断一体化。	高。需要额外配置和编程，但在西门子PLC为主控的系统中有优势。	低。需要额外配置总线扫描和信号映射，兼容性需测试。
主要优势	为ABB机器人量身打造，开发调试最快，系统最稳定，可获得ABB全面支持。	性能强大，功能丰富，在大型工厂级西门子网络集成中管理方便。	成本可能较低，品牌选择多，适合对成本敏感的非关键应用。
适用场景	使用ABB机器人的任何新建或改造项目，追求最高可靠性、最短工程周期和最佳售后服务。	机器人系统集成在以西门子PLC为总控的工厂网络中。	预算有限，且具备相应总线配置能力的集成项目。

选型建议与注意事项

确认控制器兼容性：在选型前，必须核实您的ABB机器人控制器型号（IRC5或S4C+）及其软件版本是否支持 ABB DSQC633 模块，并确认其支持的现场总线类型（如DeviceNet版本）。
网络规划与配置：作为总线设备，需要进行网络规划，包括分配唯一的节点地址、设置正确的通信波特率。这些配置通常在模块的拨码开关上完成，必须准确设置。
电源与负载计算：为模块提供稳定的24VDC电源，并计算所有输出通道所带负载（如电磁阀、指示灯）的总电流，确保电源容量和模块输出驱动能力足够。
信号类型匹配：仔细核对外部设备的信号类型（NPN/PNP）与模块输入电路的要求是否匹配，正确接线，防止损坏模块。
