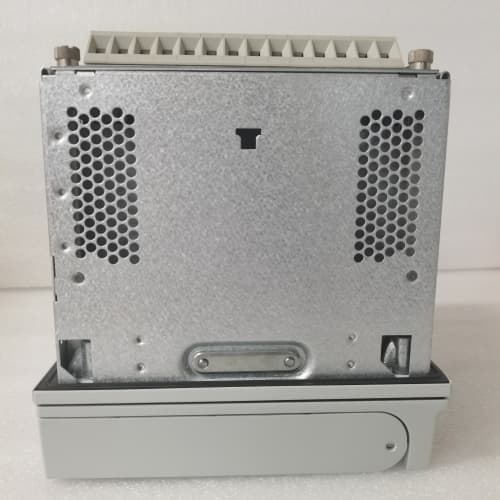

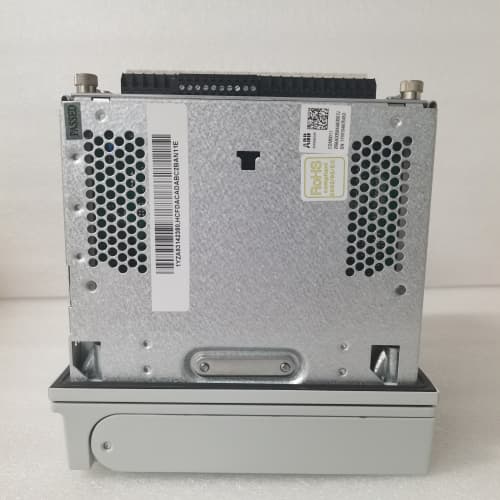

ABB REB670 1MRK002820-AC

产品概述

ABB REB670 1MRK002820-AC 是ABB公司 Relion® 670系列 中的一款 母线差动保护装置。它是专门设计用于电力传输和配电系统中，对变电站或发电厂的高压母线进行快速、选择性保护的关键智能电子设备（IED）。虽然它不属于PLC范畴，但在现代工业与能源基础设施的自动化系统中，它作为保障电力供应连续性和稳定性的“安全卫士”，通过标准通信协议（如IEC 61850、Modbus）与上层的SCADA或能源管理系统紧密集成，构成了广域监控与自动化控制的重要组成部分。简单来说，当母线发生短路等致命故障时，ABB REB670 能够在数毫秒内精准定位并隔离故障区段，防止事故扩大，确保电网其余部分和连接的工厂负荷安全稳定运行。对于大型工业园区或依赖稳定供电的连续流程工业（如石化、数据中心），其供电母线的可靠性至关重要，而 1MRK002820-AC 正是为此类关键母线提供核心保护的旗舰产品。

产品参数

• 产品型号：REB670 (1MRK002820-AC为完整订货号，其中可能包含特定配置和附件信息)。

• 品牌与系列：ABB， Relion® 670系列保护装置。

• 设备类型：数字式母线差动保护IED。

• 保护功能：

  • 主保护：高阻抗差动保护或低阻抗差动保护（取决于型号变体），是快速切除母线区内故障的核心原理。

  • 后备保护：通常集成断路器失灵保护、充电保护等。

• 输入/输出：

  • 模拟量输入：接收来自多个电流互感器（CT）和电压互感器（VT）的二次侧电流、电压信号。

  • 数字量输入：接收断路器、隔离开关位置等状态信号。

  • 继电器输出：提供多路跳闸和信号输出触点，用于跳开连接在故障母线上的所有断路器。

• 通信协议：全面支持IEC 61850（站控层和过程层）、IEC 60870-5-103/104、Modbus RTU/TCP、DNP3.0等，实现无缝系统集成。

• 人机界面：大尺寸图形液晶显示屏（HMI），支持本地操作和状态查看。

• 认证与标准：符合IEC 60255、IEEE C37.90等相关国际标准。

优势与特点

1. 极高的安全性与可靠性：ABB REB670 1MRK002820-AC 采用经过验证的差动保护算法和多重化硬件设计，具有极高的安全性（不误动）和可靠性（不拒动）。其设计能够抵御CT饱和、断线等异常工况的干扰，确保只在真实母线故障时动作。

2. 卓越的选择性与速动性：作为差动保护，其保护范围界定清晰（仅为母线本身），能够瞬时、有选择性地仅跳开故障母线所连的所有断路器，而保持健全母线继续运行，最大程度地缩小停电范围，是维持电网稳定性的第一道防线。

3. 强大的通信与互操作性：原生支持IEC 61850 Ed.2及以上标准，包括GOOSE（用于快速跳闸命令和状态交换）和SV（采样值传输），支持面向未来的数字化变电站（智能变电站）架构。这使得 REB670 不仅能独立工作，更能作为智能节点融入全站自动化系统。

4. 全面的自监视与诊断：装置持续对自身硬件、软件、电源及外部回路（如CT回路）进行在线监测，任何异常都会产生告警，便于实现预测性维护，极大提升了系统可用性。

5. 灵活的工程与配置：使用ABB成熟的PCM600工程工具进行配置、测试和文档管理，图形化逻辑编辑器支持用户根据特定变电站主接线图灵活定制保护逻辑和联锁。

应用领域与案例

ABB REB670 1MRK002820-AC 专用于高压、超高压电力系统的关键节点。

• 输变电系统：220kV、500kV及以上电压等级的枢纽变电站、开关站的单母线、双母线、双母线分段及3/2断路器接线的母线保护。

  • 案例：在某大型钢铁企业自备的220kV总降压变电站中，为保障全厂生产的极端供电可靠性，其双重化配置的母差保护就采用了 ABB REB670 装置。当一段母线因外部原因发生短路时，REB670 在15毫秒内准确判断为区内故障，瞬时发出跳闸命令，将该段母线上所有进线和出线断路器跳开，而另一段母线及其所带的炼钢、轧钢等重要负荷完全不受影响，避免了全厂停电的灾难性后果。

• 发电厂：发电厂升压站母线、厂用高压母线保护。

• 重要工业用户：大型石化园区、数据中心、轨道交通的主供配电网母线保护。

与竞品对比

与西门子（SIPROTEC）、GE（UR）、南瑞继保、许继电气等品牌的同类母线保护装置相比，ABB REB670 1MRK002820-AC 的核心竞争力在于：

• Relion® 平台优势：作为ABB Relion®家族成员，共享统一的技术平台、工程工具和通信架构，对于已采用ABB保护方案的电网或用户，在系统集成、人员培训和备件储备上具有显著优势。

• 在IEC 61850应用的领先性：ABB在IEC 61850标准的实践和应用深度上一直处于行业前沿，REB670 对该标准的支持非常成熟和全面，尤其适合新建的数字化智能变电站。

• 算法稳健性与工程经验：其差动保护算法经过全球大量复杂电网工况的长期考验，在抗CT饱和和穿越性故障方面表现优异，可靠性口碑卓著。

• 全生命周期成本：虽然初期投资可能较高，但其极低的误动/拒动率意味着避免了一次误跳闸或故障扩大所带来的经济损失可能是巨大的，从全生命周期看，总拥有成本具备竞争力。

选型建议与注意事项

1. 专业设计与应用：母线保护是电力系统二次设计的核心，必须由具备资质的电力设计院或专业保护工程师根据具体的主接线方式、CT配置、系统参数和可靠性要求（如是否需要双重化配置）进行严格选型和整定计算。严禁非专业人员自行选型。

2. 精确的订货号确认：ABB REB670 1MRK002820-AC 是一个包含特定功能的订货号。选型时必须明确所需的CT输入数量、电源电压（AC/DC）、通信板卡类型（如光纤以太网、电口）、机箱尺寸等，这些都会体现在完整的订货号中。

3. 严格的CT选型与回路设计：差动保护的性能极度依赖外部CT的匹配。必须确保各支路CT的变比、精度等级、拐点电压等参数满足保护装置的要求，二次回路设计必须正确。

4. 系统集成与测试：装置安装后，必须进行全面的现场调试，包括保护功能测试、CT极性校验、GOOSE联锁测试以及与监控系统的通信联调，确保整个保护系统动作正确。

5. 采购与服务：必须通过ABB电网事业部（Hitachi Energy旗下）的官方渠道或授权代理商（例如您即将提供的产品页面）采购，以确保获得原厂正品、完整的认证报告、专业的技术指导及长期的售后支持。
