产品概述

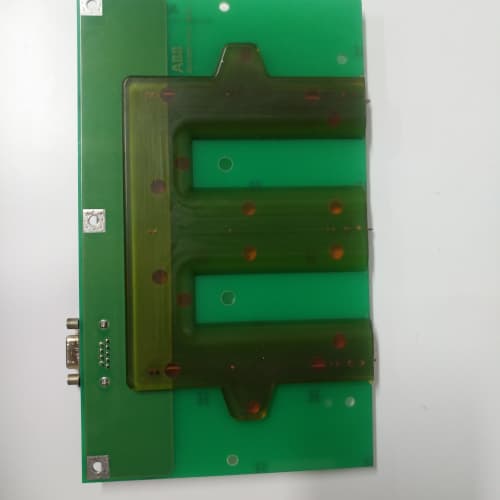

ABB XVC770AE 3BHE006414R0001 是ABB公司为其 ACS 8000 系列中压变频器（水冷型）或相关大功率电力电子系统设计的一款关键 控制与接口模块，通常作为 电机控制单元（MCU） 或 系统控制器 的核心板卡。该模块应用于极高功率（数兆瓦至数十兆瓦）的工业传动领域，例如大型矿井提升机、船舶电力推进、轧机主传动以及能源领域的超大功率风机/泵类负载。在结构上，XVC770AE 通常是一个集成了高性能处理器、内存和多种通信接口的智能控制单元，负责执行复杂的电机控制算法（如直接转矩控制 DTC）、协调多电平功率单元的调制、处理所有I/O信号，并与上级自动化系统进行高速数据交换。对于一套价值数千万的 ACS 8000 传动系统而言，ABB XVC770AE 3BHE006414R0001 堪称其“智慧大脑”，其性能和可靠性直接决定了整个传动系统的动态响应、能效水平和运行稳定性。

产品参数

• 产品型号：XVC770AE (3BHE006414R0001 为完整订货号/物料号)

• 品牌与系统：ABB， 主要关联于 ACS 8000 系列中压大功率变频器（水冷）。

• 模块类型：主控制板 / 电机控制单元板卡。

• 处理器与性能：搭载高性能的实时数字信号处理器（DSP）和/或微处理器，具备极强的浮点运算能力和快速中断处理能力，以执行毫秒级甚至微秒级的电机控制闭环计算。

• 内存：配备充足的静态存储器（SRAM）和闪存（Flash），用于存储控制程序、参数和实时数据。

• 通信接口：

  • 系统总线接口：通过高速背板总线（如专用并行总线或PCIe）与系统中的其他控制卡（如I/O卡、通讯主站卡）和功率单元接口卡（PUIC）交换数据。

  • 外部网络接口：通常通过配套的通讯模块支持多种现场总线协议，如 PROFIBUS DP、Modbus TCP/IP、以太网等，用于连接上位PLC/DCS。

• 控制功能：直接实现先进的电机控制算法（ABB专利的直接转矩控制 DTC 或矢量控制），完成速度环、转矩环的闭环调节，并生成功率单元所需的PWM调制指令。

• 状态指示与诊断：板上集成了丰富的LED状态指示灯，用于显示运行状态、故障代码和通讯活动。具备全面的自诊断功能。

• 安装方式：插入ACS 8000控制系统专用机箱的指定高带宽插槽中。

优势与特点

1. 顶级的控制性能与精度：ABB XVC770AE 3BHE006414R0001 的核心优势在于其强大的硬件平台承载了ABB最先进的电机控制技术（如DTC）。它能实现对超大功率电机转矩和速度的极快速、高精度控制，动态响应速度远超普通变频器，满足最苛刻的工艺要求（如轧钢机的冲击负载、提升机的精准定位）。

2. 极高的系统集成度与可靠性：该模块将控制、计算、核心通信等功能高度集成于一块板卡，减少了系统内部互连的复杂性和故障点。其元器件筛选、电路设计和散热处理均遵循最高工业标准，确保在严苛的电气和热环境下长期稳定运行。

3. 强大的可编程性与灵活性：用户可以通过ABB专用的高级编程工具（如 Drivesize, Drive composer Pro），根据特定应用定制复杂的控制逻辑、保护功能和工艺序列，使其超越标准的变频器，成为一个高度定制化的专用控制器。

4. 完善的诊断与预测性维护支持：模块能够实时监控自身及关联系统的数千个状态变量，提供极其详细的诊断信息和历史数据记录。这使工程师能够深入分析系统行为，预测潜在故障，实现预测性维护，最大限度地减少意外停机。

5. 面向未来的架构：作为ACS 8000系统的核心，其设计考虑了系统的可扩展性和长生命周期。它能够兼容和协调系统中数量可变的功率单元，并通过标准工业网络无缝集成到全厂自动化架构中。

应用领域与案例

ABB XVC770AE 3BHE006414R0001 专用于超大功率、高性能要求的重型工业驱动领域。

• 矿业与重型物料搬运：深井矿井提升机（摩擦式或缠绕式）、大型港口岸桥起重机、堆取料机的主起升与行走驱动。

  • 案例：在千米深井的矿井提升机中，主传动采用 ACS 8000 中压变频器，其核心控制板 XVC770AE 负责执行精确的速度和转矩控制，实现平稳的加速度曲线，并在重载下放时实现完美的能量回馈制动。其快速的动态响应确保了提升容器在井口的精确停车，并保护了机械系统免受冲击。

• 金属轧制：热连轧、冷轧机的主传动和辊道控制。

• 船舶与海工：豪华游轮、破冰船及海工平台的电力推进系统（Azipod）的主变频控制。

• 能源与测试：大型压缩机、鼓风机驱动，以及电机/变速箱测试台的负载模拟。

与竞品对比

与西门子（SIMOVERT Masterdrives/SINAMICS SM150）、罗克韦尔（PowerFlex 7000）等品牌同类超大功率变频器的控制器相比，ABB XVC770AE 的突出特点在于：

• 控制算法的独特性与性能：ABB的 直接转矩控制（DTC） 技术是其标志性优势，宣称在动态转矩响应速度和控制精度上具有领先性，尤其适合负载剧烈波动的场合。而许多竞品采用基于矢量控制的方案。

• 系统架构的紧凑性：ACS 8000 及其 XVC770AE 控制器通常以其高度模块化和紧凑的水冷设计著称，在功率密度上具有一定优势。

• 行业应用的专业深度：在矿井提升、船舶推进等特定高端市场，ABB凭借其多年的技术积累和大量的成功应用案例，建立了强大的声誉和客户信任。

• 全生命周期成本与服务：作为顶级产品，其初始投资高昂，但其极低的故障率和ABB全球的专业服务网络，可为用户提供从安装调试到长期维护的全生命周期支持，从长远看保障了运营的连续性和经济性。

选型建议与注意事项

1. 严格的系统集成设计：XVC770AE 不是独立产品，必须作为整个 ACS 8000 传动系统的一部分进行选型。这需要由 ABB 或具备资质的系统集成商根据电机参数、负载特性、电网条件和工艺要求进行完整的传动系统设计后确定。

2. 专业的技术支持与编程：该模块的配置、参数化和高级编程极为复杂，必须由经过 ABB ACS 8000 系统严格培训的资深工程师使用专用软件工具完成。用户自行操作的风险极高。

3. 苛刻的环境与维护要求：尽管模块本身可靠，但其所在的控制柜对清洁度、温度和湿度有严格要求。必须定期进行预防性维护，包括检查风扇滤网、清洁电路板（使用专业工具和方法）及备份所有参数。

4. 备件策略与采购：鉴于其在系统中的核心地位和高昂价值，建议用户与ABB签订长期服务协议，并储备关键备件。采购 ABB XVC770AE 3BHE006414R0001 必须通过ABB官方或授权的大传动业务渠道（例如您即将提供的产品页面），以确保获得正品、正确的固件版本和全面的技术文档更新。

5. 软件与固件管理：模块的软件和固件需要严格管理。升级或更换时，必须确保与系统中所有其他板卡（如I/O卡、PUIC卡）的版本完全兼容，否则可能导致系统无法启动或运行异常。
