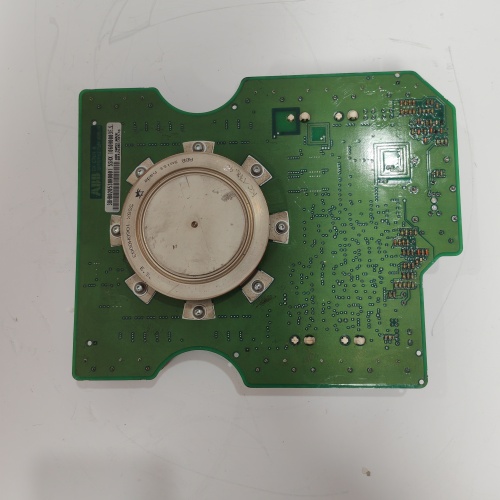

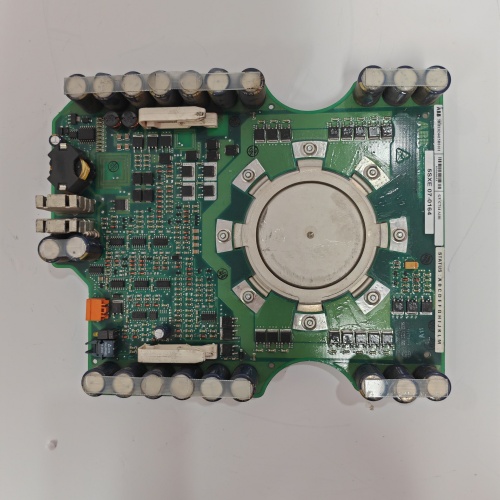

ABB 5SGX10H6004

产品概述

ABB 5SGX10H6004 是ABB公司 5SXE/5SGX系列 中的一款高性能 压接式高压大功率半导体模块，具体为 集成门极换流晶闸管 模块。该模块是构成兆瓦级中压大功率变频器、高压直流输电换流阀、大型电机软启动装置以及静止无功补偿器等重型电力电子装备的核心开关器件。作为ABB在超大功率电能变换与控制领域的旗舰产品之一，5SGX10H6004 集成了一个高压、大电流的IGCT芯片及其反并联续流二极管，并采用独特的压接式封装技术。这种设计使其能够承受极高的阻断电压和通态电流，同时在开关过程中展现出优异的动态性能。在诸如钢铁轧机主传动、矿井提升机、船舶电力推进等对功率密度和可靠性要求极致的场合，正是由 ABB 5SGX10H6004 这类模块构成的三电平或多电平变流器，实现了对巨大电能的精准、高效和可靠控制。

产品参数

• 产品型号：5SGX10H6004

• 品牌与系列：ABB， 5SXE/5SGX 高压功率半导体系列。

• 器件类型：非对称型压接式集成门极换流晶闸管模块。

• 电压与电流等级：

  • 阻断电压：通常为数千伏等级（例如4500V, 5500V, 6500V，具体需以数据手册为准）。

  • 通态电流：通常为数千安培等级（例如4000A, 5000A等），具备强大的过载和浪涌电流承受能力。

• 封装形式：压接式封装。这种无焊线、双面散热的结构，通过外部机械压力实现芯片与电极间的电气连接，具有热阻低、抗热循环疲劳和机械冲击能力强、可靠性极高的特点。

• 开关特性：作为硬开关器件，具有导通压降低、开关速度快、开关损耗可控等优点。其门极驱动需要大电流脉冲，必须配合ABB原厂专为其设计的低电感门极驱动单元使用。

• 典型应用拓扑：适用于三电平NPC、ANPC拓扑以及多电平变流器中的基本功率单元。

• 工作结温：设计允许的最高结温通常为125°C或更高，以保证在严苛工况下的稳定运行。

优势与特点

1. 顶级的功率密度与可靠性：ABB 5SGX10H6004 的最大优势在于其压接式封装带来的卓越性能。它消除了传统功率模块中引线键合的热疲劳失效模式，双面散热结构使其热阻更低，散热效率更高。这使其在单位体积内能处理更大的功率，且寿命和可靠性远超传统焊接模块，非常适合要求数十年不间断运行的关键工业应用。

2. 极低的通态损耗：基于晶闸管技术，其在导通状态下的通态电压降非常低，这意味着在大电流工作时的导通损耗极小，有助于提高整个变流系统的效率，尤其对于大功率、低频应用，节能效果显著。

3. 强大的短路承受能力与坚固性：IGCT器件本身具有天然的短路承受能力，为系统在故障情况下的保护动作提供了宝贵的时间窗口。同时，压接式结构使其能够承受更大的机械应力和热冲击。

4. 完整的系统解决方案支持：ABB不仅提供 5SGX10H6004 功率模块，还提供与之完美匹配的门极驱动单元、吸收电路设计方案、散热器建议以及完整的变流器系统知识。这种垂直整合确保了从器件到系统的性能最优化和长期可靠性。

5. 行业标杆地位与广泛验证：在兆瓦级以上的中压大功率变流器市场，ABB的压接式IGCT技术是公认的领先解决方案之一。5SGX10H6004 作为其核心产品，在全球众多重大工程项目（如大型轧机、船舶推进、电网级STATCOM）中拥有卓越的运行记录，其性能经过了最严苛工况的验证。

应用领域与案例

ABB 5SGX10H6004 专门应用于超大功率、高可靠性要求的电能变换与控制领域。

• 重型工业传动：大型金属轧机（热连轧、冷轧）的主传动电机驱动、矿山大型球磨机和提升机驱动。

  • 案例：在一套现代化宽厚板热连轧机的精轧机组主传动中，采用基于 5SGX10H6004 模块的三电平中压变频器驱动同步电机。该模块的强大功率处理能力和快速开关特性，确保了轧机在高速轧制、快速加减速和承受巨大冲击负载时，能提供极其平稳且动态响应迅速的转矩输出，从而保证钢板厚度和板形的精确控制。

• 船舶与海工：破冰船、液化天然气运输船及豪华游轮的全电力推进系统（Azipod）中的主推进变频器。

• 能源与电力系统：大容量静止同步补偿器、抽水蓄能电站的变速恒频励磁系统、高压直流输电换流阀。

• 测试领域：大型电机或发电机的对拖负载测试平台。

与竞品对比

在超大功率中压变流器领域，ABB 5SGX10H6004 所代表的压接式IGCT技术与主要竞争对手（如英飞凌/西门子的高压IGBT模块、三菱电机的HV-IGBT模块）存在显著的技术路线差异：

• 技术原理与特性差异：IGCT（如 5SGX10H6004）是硬开关、低导通损耗器件，擅长处理极大功率和较低开关频率的应用；而高压IGBT是电压控制型器件，开关频率可以更高，驱动相对简单。前者在最高功率等级和极端可靠性要求下占优，后者在功率和频率的覆盖范围上更广。

• 封装与可靠性：压接式封装是 5SGX10H6004 的核心优势，其理论热循环寿命和抗机械冲击能力通常优于传统焊接式IGBT模块，在长期可靠性和功率循环能力上表现更出色。

• 系统复杂性与成本：IGCT方案需要更强大、更复杂的门极驱动电路和精心设计的吸收电路，系统设计的门槛和成本较高。高压IGBT的驱动和保护相对成熟和标准化。整体系统成本需结合具体功率等级、工况和生命周期综合评估。

• 市场定位：5SGX10H6004 牢牢占据着超大功率、对可靠性和效率有极致要求的细分市场顶端，是“重器”之选；而高压IGBT则在主流的大中型功率市场应用更广泛。

选型建议与注意事项

1. 系统级专业设计：ABB 5SGX10H6004 绝非通用备件，其选型是整个变流器电气、热、机械和电磁设计的核心部分。必须由具备深厚电力电子系统设计经验的工程师，基于完整的系统规格（电网电压、电机功率、负载特性、散热条件、拓扑结构）进行。

2. 严格遵循官方数据手册：所有电气参数、机械尺寸、安装压力要求、散热器表面平整度、拧紧扭矩、门极驱动匹配等，必须百分之百遵循ABB为该型号发布的最新版数据手册和应用指南。任何偏差都可能导致模块性能下降、提前失效甚至发生爆炸。

3. 强制匹配原厂门极驱动：必须使用ABB原厂指定型号的低电感门极驱动单元。自行设计或使用不匹配的驱动板是导致 5SGX10H6004 损坏的最常见原因之一。

4. 专业的安装与工艺：压接式模块的安装对工艺要求极为苛刻。需要使用专用安装工具和压力校准设备，确保施加在模块上的压力均匀且符合规定值。安装表面必须高度平整、清洁。此过程应由经过严格培训的专业人员操作。

5. 采购渠道的极端重要性：此类超高价值、高技术门槛的核心功率器件，必须且只能通过ABB官方或授权的电力电子核心分销渠道（例如您即将提供的产品页面）进行采购。市场上的仿冒或翻新器件存在巨大的安全隐患和性能风险，绝对不可用于关键设备。
