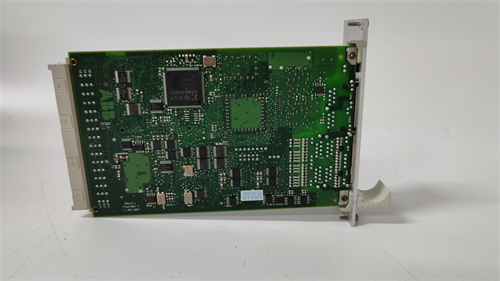

ABB 560CMU05

产品概述

ABB 560CMU05 是ABB公司 Advant OCS (开放式控制系统) 或 MOD 300/MOD 30 系列中的一款关键通信与系统管理模块。该产品是一个 通信与存储单元 (Communication and Memory Unit)，通常用于较早期的ABB分布式控制系统中，作为过程站（如AC 410控制器）的核心组件，负责处理控制器与上层操作站、工程师站及其他网络节点之间的数据交换，并提供程序与数据的存储功能。ABB 560CMU05 在系统中扮演着承上启下的关键角色，确保了控制指令的下发和过程数据的上传。尽管属于较早期的产品，但在许多仍在运行的工业装置中，它仍是维持系统正常运行的重要备件。更多历史资料和兼容性信息，请访问：ABB 560CMU05产品页面。对于使用ABB传统控制系统的工厂，了解和维护 560CMU05 模块是保障生产连续性和进行生命周期管理的重要一环。

产品参数

• 所属系统： ABB Advant OCS, MOD 300, MOD 30 或类似传统分布式控制系统（DCS）。

• 模块类型： 通信与存储单元 (CMU)。

• 主要功能：

  • 通信处理： 作为过程站（Process Station）的通信枢纽，通过系统总线（如Advant Fieldbus或类似网络）与操作员站、工程师站及其他过程站交换数据。

  • 数据存储： 为所在过程站提供用户程序、组态参数和实时数据的存储空间。

  • 系统协调： 协助管理过程站的启动、运行和诊断。

• 硬件接口：

  • 背板接口：通过特定总线与控制器CPU（如AC 410）及其他I/O模块连接。

  • 网络接口：可能通过专用通信卡或端口接入上层监控网络。

• 指示灯与诊断： 模块面板通常配备多个状态LED指示灯，用于显示电源、通信活动、运行状态和故障信息，是现场维护人员进行快速诊断的重要依据。

• 存储介质： 可能使用RAM、EPROM或早期类型的闪存作为存储介质，用于保存固件和应用程序。

• 电源需求： 由系统机架或专用电源模块供电。

优势与特点

1. 系统关键枢纽的可靠性： ABB 560CMU05 作为传统ABB DCS中过程站的核心通信与存储单元，其设计旨在确保控制系统内部数据流的可靠性和完整性。在当时的技术条件下，它为分散的控制单元提供了稳定的数据交换和存储保障。

2. 专用的系统集成设计： 该模块与ABB Advant OCS/MOD系统的硬件架构和软件环境深度集成，确保了控制器、操作界面和工程工具间高效、确定的通信性能，是构成完整控制解决方案不可或缺的一环。

3. 清晰的诊断指示： 通过面板上直观的LED状态指示灯，维护人员可以快速判断模块的供电、通信链路及运行健康状况，有助于缩小故障排查范围，在缺乏先进远程诊断工具的系统中尤为宝贵。

4. 支持长期运行的耐用性： 作为工业级产品，其设计考虑了连续运行的环境要求。尽管技术已非最新，但在许多工厂中，560CMU05 模块已稳定运行数十年，证明了其出色的耐久性。

5. 传统系统生命周期维护的关键： 对于大量仍在使用ABB传统系统的流程工业用户（如化工、造纸、冶金），560CMU05 的可获得性和可更换性是延长这些关键生产装置生命周期、避免非计划停机的决定性因素之一。

应用领域与案例

ABB 560CMU05 主要应用于上世纪90年代至21世纪初安装的、采用ABB Advant或MOD系列DCS的工业过程控制领域。

• 案例一：造纸厂制浆过程控制系统
  在一条使用ABB MOD 300系统控制的制浆生产线上，多个过程站中的 560CMU05 模块负责协调蒸煮、洗涤、漂白等各工段的控制逻辑与数据，并与中央控制室的操作员站通信。它的稳定运行确保了整个制浆过程的连续性和质量稳定性。

• 案例二：化工厂反应装置传统DCS改造维护
  一家仍在使用Advant OCS系统的化工厂，其核心反应器的控制站依赖 560CMU05 模块。当模块因寿命原因出现故障时，迅速更换备件是恢复生产最快、成本最低的方案，避免了全系统升级带来的巨大投资和停产风险。

• 案例三：冶金企业轧机辅助系统控制
  在轧钢厂的辅助系统（如液压、润滑）中，老旧的ABB控制系统可能仍在服役。560CMU05 作为这些本地控制站的核心，保障了辅助设备的可靠运行，从而支持主生产线的稳定生产。

与竞品对比

与现代的分布式I/O、嵌入式控制器或通用工业计算机相比，ABB 560CMU05 并非直接竞品，因为它属于一个相对封闭的、已成体系的传统DCS生态。其对比更应聚焦于 在传统系统内部的原生性 与 使用现代通用设备进行替代 的方案之间。

• 原系统集成优势： 在原有的Advant/MOD系统中，560CMU05 是经过充分测试和验证的组件，更换后无需复杂的重新组态或编程即可恢复系统原功能，风险最低。

• 与现代替代方案对比： 使用现代PLC或工控机通过协议转换来替代整个旧站，可能面临协议兼容性、实时性、软件移植和工程实施复杂度高等挑战，总成本和周期可能远超直接更换 560CMU05 等原厂备件。

• 生命周期与支持： ABB通常为这类产品提供长期（10年以上）的备件支持。而第三方替代方案的支持和长期稳定性存在不确定性。

选型建议与注意事项

1. 精确的系统型号匹配： 这是最重要的步骤。 必须确认您现有ABB系统的确切型号（如Advant OCS 400/500， MOD 300版本号）和过程站的具体型号。不同系统版本或站类型的CMU模块可能不兼容。订货号 560CMU05 必须与原始模块完全一致。

2. 备件采购渠道验证： 鉴于该产品已停产多年，务必通过ABB官方或授权的一级分销商等可靠渠道采购原装或认证翻新备件。市场上流通的二手或仿制模块存在性能不稳定、寿命短的风险，可能危及整个生产系统。

3. 更换操作的专业性： 更换 560CMU05 模块通常需要系统部分或全部停机，并应由熟悉该传统系统的专业人员进行。操作前必须完整备份所有组态数据和应用程序。

4. 静电防护与硬件处理： 模块包含对静电敏感的电子元件，操作时必须严格遵守ESD防护规范，佩戴防静电手环，并使用防静电包装。

5. 更换后的测试与验证： 新模块安装上电后，必须进行全面的功能测试，包括通信链路测试、程序加载验证以及与实际I/O点的联动测试，确保系统恢复至原有状态。

6. 长远生命周期规划： 频繁依赖 560CMU05 这类老旧备件维持运行存在风险。应评估整个控制系统的剩余寿命，并开始规划向现代化控制系统（如ABB Ability™ System 800xA）的迁移策略，以确保生产的长期安全和效率。
