产品描述

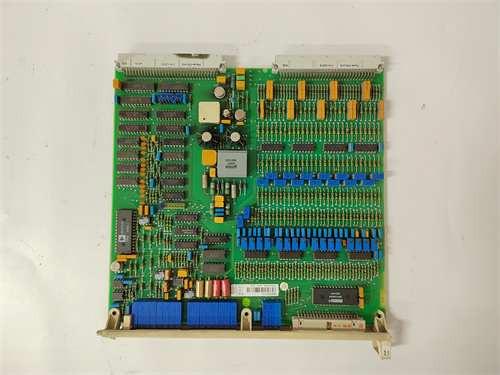

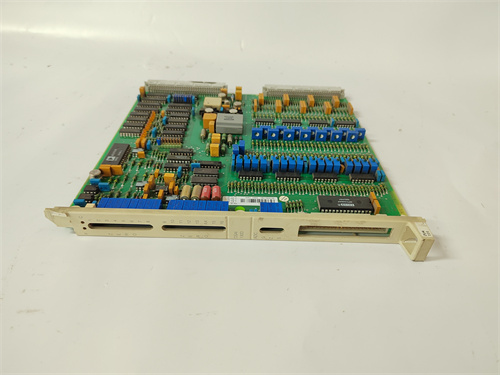

ABB DSAI130D是 ABB Advant OCS/S100 I/O 系列中的 16 通道高精度模拟量输入模块，核心用于工业自动化系统中模拟信号采集与转换，适配 PLC/DCS 对温度、压力、流量等过程参数的精准监测需求。ABB DSAI130D采用 12 位差分输入设计，支持 ±10V 电压、±10mA 电流信号，配合 4 组可配置滤波时间（截止频率 10Hz/30Hz/100Hz/300Hz），保障信号采集的稳定性与抗干扰能力。ABB DSAI130D兼容 ABB 及主流品牌 PLC/DCS，通过 Profibus DP、Modbus TCP 等协议无缝集成，适配过程工业复杂系统。ABB DSAI130D采用标准 DIN 导轨安装，模块化设计支持热插拔，维护便捷，可快速部署于电力、冶金、石油化工等场景。ABB DSAI130D具备通道级诊断与故障报警功能，能实时监测信号异常，大幅降低系统维护成本，为工业自动化过程控制提供可靠的数据采集解决方案。
产品参数
- 产品型号：ABB DSAI130D（订货号 3BSE003127R1），模拟量输入模块（工业自动化信号采集专用）
- 输入通道：16 通道差分输入，通道间电气隔离
- 信号类型：±10V 电压、±10mA 电流，兼容 4-20mA 标准工业信号
- 分辨率 / 精度：12 位，转换精度 ±0.03% 满量程，转换时间 20ms
- 滤波配置：4 组滤波时间，截止频率 10Hz/30Hz/100Hz/300Hz，适配不同动态响应需求
- 通信接口：支持 Profibus DP、Modbus TCP，适配主流工业总线
- 供电规格：24VDC（±10%），工业标准供电，功耗低
- 工作环境：温度 - 20℃至 + 60℃，防护等级 IP20，抗电磁干扰符合 EN50081-2 标准
- 安装方式：标准 DIN 导轨安装，尺寸约 261×20×365mm，重量 0.475kg
- 诊断功能：通道级故障诊断、断线检测、过流保护，支持报警输出
优势与特点
- 高精度稳定采集：ABB DSAI130D的 12 位转换精度与 ±0.03% 满量程误差，配合多档滤波，确保恶劣工况下信号采集的准确性与一致性，适配过程工业高精度控制需求。
- 灵活兼容与集成：支持多协议与主流 PLC/DCS 互联，无需第三方转换模块，模块化设计支持热插拔，大幅简化系统集成与扩容流程。
- 智能诊断与维护：通道级诊断可实时定位断线、过流等故障，报警信息快速上传，减少故障排查时间，降低运维成本。
- 恶劣环境适配：-20℃至 + 60℃宽温工作范围与 IP20 防护，抗电磁干扰能力强，保障高温、多尘、强干扰场景下长期稳定运行。
- 低成本高效益：高集成度节省控制柜空间，热插拔与标准化安装降低部署成本，全生命周期维护费用低，性价比突出。
应用领域及案例
- 石油化工过程控制：某炼油厂催化裂化装置中，ABB DSAI130D采集反应器温度、压力、流量等 16 路模拟信号，通过滤波配置适配快速压力波动监测，配合 DCS 实现精准控制，故障报警功能避免 2 次因传感器断线导致的生产波动，年维护成本降低 35%。
- 电力电站汽机监控：2×350MW 火电站中，ABB DSAI130D接入汽机 DEH 系统，采集轴瓦温度、润滑油压等参数，宽温设计适配机房变温环境，诊断功能提前预警 3 次传感器故障，保障机组连续运行 150 天无停机。
- 冶金轧机张力控制：钢铁厂热连轧生产线中，ABB DSAI130D采集轧机张力、辊道速度等模拟信号，4 组滤波适配不同轧制阶段动态响应，信号稳定性提升 40%，产品厚度公差控制精度提高 25%。
- 制药行业发酵过程监测：生物制药厂发酵罐系统中，ABB DSAI130D采集 pH 值、溶氧量、温度等参数，高精度采集保障发酵工艺稳定性，通道隔离避免交叉干扰，产品合格率提升 18%。
与竞品对比
| 对比参数 | ABB DSAI130D | 竞品 1（西门子 SM 331） | 竞品 2（罗克韦尔 1756-IF16） |
|---|
| 通道配置 | 16 差分通道，电气隔离，通道级诊断 | 8 通道，部分型号无隔离，基础诊断 | 16 通道，隔离但诊断功能需授权 |
| 精度 / 转换时间 | ±0.03% FS，20ms，多档滤波 | ±0.1% FS，50ms，固定滤波 | ±0.05% FS，30ms，有限滤波选项 |
| 协议兼容 | Profibus DP、Modbus TCP，适配性强 | 需额外模块支持部分协议 | 原生支持 EtherNet/IP，其他协议适配差 |
| 环境适应性 | -20℃至 + 60℃，IP20，抗干扰强 | 0℃至 + 55℃，防护一般 | 0℃至 + 55℃，抗干扰依赖外部配置 |
| 维护便捷性 | 支持热插拔，通道诊断，维护成本低 | 无热插拔，诊断复杂 | 热插拔需授权，维护费用高 |
| 性价比 | 高，功能全面，无额外授权费 | 中，部分功能需付费解锁 | 低，初始采购与维护成本高 |
选型建议
- 过程工业需 16 通道差分采集、高精度与多档滤波时，优先选ABB DSAI130D，适配多协议与恶劣工况，简化集成。
- 项目涉及 ABB Advant OCS/S100 或主流 DCS 扩容，ABB DSAI130D的无缝兼容可降低系统风险与成本。
- 注重运维效率、需要通道级诊断与热插拔的场景，ABB DSAI130D能显著缩短故障响应与维护时间。
注意事项
- 安装ABB DSAI130D时，确保 DIN 导轨接地良好，通道接线牢固，避免松动导致信号漂移或断线报警。
- 配置滤波参数时，根据信号动态特性选择截止频率：快速压力 / 流量选 100Hz/300Hz，稳态温度 / 液位选 10Hz/30Hz。
- 热插拔操作需在系统允许的断电窗口期进行，严禁带电插拔未支持热插拔的接口，防止模块损坏。
- 定期检查模块温度与供电电压，超出 - 20℃至 + 60℃范围时，及时采取温控措施，保障长期稳定运行。
- 通信参数需与 PLC/DCS 主站一致，使用官方软件配置，避免协议不匹配导致数据丢失。
