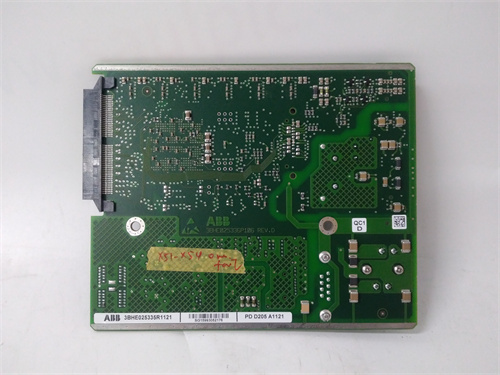

ABB PDD205A1121

产品概述

ABB PDD205A1121 是ABB工业自动化产品线中，驱动与电机控制领域的一款关键组件。具体而言，它是ABB ACS880 系列中压交流变频器或 DCS800 系列直流传动装置中的一个核心功率半导体模块或IGBT模块。该模块是变频器/整流器逆变部分的心脏，直接负责将直流母线电压通过高速开关（PWM调制）转换为可控频率和电压的交流电，以精确驱动交流电机。作为ABB高性能传动产品的重要备件，ABB PDD205A1121 的设计、制造和测试均遵循ABB严苛的工业标准，确保了在高电压、大电流工况下的高可靠性、高效能和长寿命。其性能直接决定了变频器的输出能力、效率以及面对负载冲击和短路时的保护能力。选择并使用正品 ABB PDD205A1121 模块，是保障您的大型传动设备恢复如初的性能和可靠性的关键步骤。

产品参数

• 所属系统：ABB ACS880 系列中压变频器 或 DCS800 系列直流传动装置（具体需根据完整型号和手册确认）。

• 模块类型：IGBT（绝缘栅双极型晶体管）功率模块，或包含IGBT与续流二极管的完整功率单元。

• 电压与电流等级：

  • 电压等级：设计用于特定的直流母线电压，对应中压系统常见的电压等级，如690V AC输入对应的约1000V DC母线，或更高电压等级。

  • 电流等级：额定电流由型号中的代码决定（如 1121 可能代表特定的电流值，例如1120A或类似），需查阅官方数据表。

• 拓扑结构：通常为两电平或三电平逆变/整流拓扑中的一相或一个桥臂。

• 开关频率：支持变频器所需的典型开关频率范围，兼顾效率和波形质量。

• 封装与散热：采用压接式或螺栓式安装的工业标准封装（如SEMiX、EconoDUAL等），底部为绝缘但导热性良好的陶瓷基板，需与散热器紧密配合并使用导热硅脂。

• 内置传感器：通常集成温度传感器（NTC热敏电阻），用于实时监测芯片结温，实现过热保护。

• 驱动接口：提供标准的栅极驱动信号接口，用于连接专用的门极驱动板。

优势与特点

1. 高功率密度与效率：采用先进的IGBT芯片技术和优化的封装设计，ABB PDD205A1121 在紧凑的体积内实现了高功率处理能力，同时具有较低的导通和开关损耗，有助于提升整个传动系统的能效。

2. 卓越的可靠性与鲁棒性：模块经过严格的动态和静态测试，具有很高的短路耐受能力（SCSOA）和反偏压安全工作区（RBSOA）。其坚固的设计能够承受电机侧或电网侧的瞬时过流和过压冲击。

3. 优化的热性能：低热阻设计和与ABB散热系统的完美匹配，确保了芯片产生的热量能够被高效导出，从而允许模块在额定电流下持续运行，并延长其使用寿命。

4. 与ABB驱动系统的完美兼容：作为ABB原厂设计的功率模块，其电气特性、机械尺寸、热接口和栅极驱动要求都与ABB变频器的门极驱动板、直流母线电容、散热风机等组件深度匹配，确保了系统级的稳定性和性能最优。

5. 全面的保护与诊断：内置的温度传感器为控制系统提供了直接的过热保护信号。结合ABB传动先进的控制算法，可以实现基于模型和温度的预测性保护，防止模块因过热或过载而损坏。

应用领域与案例

应用领域：广泛应用于需要高性能、高可靠性调速驱动的大型工业设备，包括：矿山提升机与输送机、金属轧机、水泥厂回转窑与磨机、石油天然气管道压缩机、船舶推进、大型风机与水泵。

应用案例：

• 矿井提升机主传动变频器：在深井提升系统中，ACS880中压变频器驱动数兆瓦的同步电机。其中的 ABB PDD205A1121 IGBT模块承受着频繁的启停、重载提升和发电制动工况。其高可靠性和强大的过载能力确保了提升机安全、平稳、高效地运行，避免了因功率模块故障导致的长时间停产。

• 钢板热连轧机主传动：在精轧机组，多台大功率变频器分别驱动各机架电机。PDD205A1121 模块在高速开关状态下工作，精确控制输出扭矩和速度，以实现毫米级的钢板厚度精度。其快速开关特性和低损耗对于保证轧制效率和板材质量至关重要。

• 大型海上平台注水泵变频驱动：平台注水泵采用中压变频器实现软启动和流量调节。在海上严苛的盐雾和高振动环境中，ABB PDD205A1121 模块的坚固封装和可靠性能保障了驱动系统长期稳定运行，减少了昂贵的海上维护需求。

与竞品对比分析

与英飞凌（Infineon）、三菱（Mitsubishi）、富士（Fuji Electric）等品牌的同等规格标准IGBT模块，或者与其他传动厂商（如西门子、罗克韦尔）的专用功率模块相比，ABB PDD205A1121 的核心优势在于：

• 原厂系统匹配与优化保障：该模块是ABB为其特定变频器平台（如ACS880）定制或精选的。其开关特性、热模型和保护参数都已集成到ABB传动的控制软件和门极驱动电路中，实现了系统级的性能与保护最优化。使用第三方替代模块可能因参数不匹配导致效率下降、保护失灵甚至损坏其他部件。

• 完整的责任链与保修：使用ABB原厂功率模块，整个功率回路的责任由ABB承担。如果发生故障，可以获得全面的技术分析和保修服务。使用非原厂模块通常会导致传动设备的原厂保修失效，并带来未知的技术风险。

• 供货与质量的长期稳定性：作为原厂备件，其供应渠道和质量在产品的整个生命周期内都受到ABB的管控，保证了长期使用的备件可获得性和一致性。
  竞品标准模块可能在通用市场上有价格优势，但考虑到传动系统的高价值、停机损失以及潜在的系统风险，在维修时选择原装 ABB PDD205A1121 通常是更经济、更安全的选择。

选型建议与注意事项

1. 精确匹配变频器型号：这是至关重要的第一步。必须根据故障变频器的完整型号、序列号和功率单元位置，在ABB官方备件手册或系统中查证准确的模块料号 PDD205A1121。不同功率段和版本的变频器使用的模块可能不同。

2. 检查外围部件：在更换功率模块前，必须彻底检查并测试可能导致模块损坏的根本原因，例如：门极驱动板、直流母线电容器、电流传感器、散热风扇以及吸收电路。这些部件故障是导致IGBT损坏的常见原因，必须一并修复或更换，否则新模块会再次损坏。

3. 专业的安装工艺：

   • 清洁与涂敷：彻底清洁散热器表面和模块底板，均匀涂抹指定型号的导热硅脂。

   • 紧固扭矩：使用扭矩扳手，严格按照手册规定的顺序和扭矩值紧固安装螺栓，确保均匀的压力和良好的热接触。

   • 电气连接：检查并清洁所有母排连接面，确保连接牢固、接触电阻低。

4. 静电防护（ESD）：IGBT模块对静电敏感，操作时必须佩戴防静电手环，并在防静电工作台上进行。

5. 上电前测试：更换后，在接通主电源前，必须使用万用表进行基本的绝缘电阻测试和短路测试。有条件应使用专用的IGBT测试仪检查模块基本功能。

6. 逐步上电与测试：首次上电应遵循安全规程，可能需要进行空载测试、轻载测试，逐步验证驱动波形和输出正常。

7. 采购渠道：强烈建议通过ABB官方或授权渠道采购原装备件，以确保获得正品和正确的技术指导。
