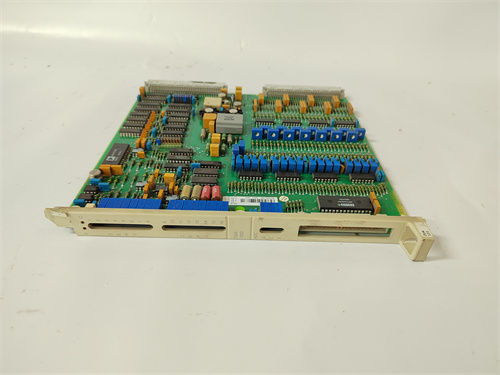

ABB DSAI130D

产品描述

ABB DSAI130D 是ABB集团为其自动化系统（特别是其System 800xA或Advant开放式控制系统）设计的一款高精度、高密度的模拟量输入模块。该模块是S800 I/O系列的重要组成部分，专门用于连接来自现场的各类模拟量变送器，如温度、压力、流量和液位传感器，并将它们的4-20mA电流信号或0-10V电压信号精确转换为数字值，供控制器处理。在石油化工、电力、水处理等流程工业中，ABB DSAI130D 以其卓越的测量精度、稳定的长期性能和强大的诊断能力，成为构建可靠过程控制系统的关键基础组件。其模块化设计支持灵活配置和热插拔维护，确保了系统的高可用性和易维护性。

产品参数

• 产品系列：ABB S800 I/O 系列

• 模块类型：高密度模拟量输入模块

• 通道数量：通常为16个单端输入通道或8个差分输入通道（具体取决于型号版本和配置）。

• 支持信号类型：

  • 电流输入：4-20mA（支持两线制或四线制变送器），具备断线检测功能。

  • 电压输入：0-5V DC， 0-10V DC， ±5V DC， ±10V DC。

  • 电阻输入：支持RTD（热电阻，如Pt100， Pt1000）输入（需配置）。

• 输入分辨率：通常为16位，提供高精度测量。

• 精度：在规定的温度范围内，典型精度优于±0.1% 满量程。

• 通道隔离：通道组之间（通常以8通道为一组）以及通道与背板总线之间具有高等级电气隔离。

• 采样速率：可配置，满足不同过程的响应要求。

• 诊断功能：

  • 通道级断线检测（4-20mA）。

  • 超量程/欠量程检测。

  • 模块内部健康状态监测（电源、温度）。

• LED指示灯：模块级和通道级状态指示灯（电源、通信、故障、通道活动）。

• 连接方式：通过可插拔的前连接器（如螺钉端子或弹簧端子排）与现场信号线连接。

• 安装方式：安装在标准的S800 I/O基座单元（如SA811F, SA831F）上。

• 通信接口：通过Profibus DP, PROFINET, Modbus TCP/IP或ABB专用总线与控制器通信。

• 工作温度：-25°C 至 +70°C。

• 防护等级：IP20（适用于控制柜内安装）。

优势与特点

1. 卓越的测量精度与稳定性：ABB DSAI130D 采用高性能的模数转换器和精密的信号调理电路，配合严格的出厂校准，确保了在各种工业噪声环境下仍能获得高保真、低漂移的测量数据，为先进过程控制（APC）提供了可靠的数据基础。

2. 强大的诊断与维护性：模块具备完善的诊断功能，能够快速定位现场回路故障（如变送器断线、短路）或模块自身问题。每个通道的状态指示灯和通过软件（如Control Builder M）访问的详细诊断数据，极大简化了故障排查和预防性维护工作。

3. 高密度与灵活性：单模块支持多达16个输入通道，显著节省了控制柜空间和I/O节点数量。每个通道可独立配置为电流、电压或电阻输入，适应多样化的现场仪表类型。

4. 与ABB控制系统深度集成：作为原生的S800 I/O模块，DSAI130D 与ABB AC 800M控制器及工程软件实现无缝集成。支持在线组态、参数下装和热插拔更换（在系统允许条件下），最大化系统可用性和工程效率。

5. 坚固的工业设计：宽温工作范围、高抗干扰能力和模块化设计，使其能够适应严苛的工业环境，确保长期稳定运行。

应用领域与案例

• 应用领域：广泛应用于对过程测量精度和可靠性要求极高的流程工业，例如：石油化工、天然气处理、发电（火电、核电）、制药、水与废水处理、纸浆与造纸以及大型HVAC系统。

• 应用案例：在一座大型炼油厂的催化裂化装置中，反应器和分馏塔上安装了数百台温度、压力和差压变送器。这些变送器的4-20mA信号被集中接入多个ABB DSAI130D 模块。这些模块精确地将模拟信号数字化后，通过高速控制网络传送给AC 800M控制器，用于实现复杂的反应控制和产品分馏优化。DSAI130D 的高精度确保了工艺参数的准确监控，而其断线检测功能则能在传感器故障时及时报警，防止控制回路误动作，保障了装置的安全高效运行。

与竞品对比

• 与艾默生（Emerson）DeltaV CHARM 模拟量输入卡对比：DeltaV的CHARM技术将I/O处理分散到每个通道。相比之下，ABB DSAI130D 是集中式、高密度的模块化方案，在空间利用和成本效益（尤其在高通道数应用）上更具优势，且与ABB控制器的集成更紧密。CHARM则在单个通道故障隔离和更换灵活性上更优。

• 与西门子（Siemens）SIMATIC ET 200SP 模拟量输入模块对比：西门子ET 200SP是高度紧凑的分布式I/O。DSAI130D 的优势在于其 “与ABB System 800xA和AC 800M平台的原生深度集成”，在大型过程控制项目的统一工程、诊断和全生命周期支持方面更为出色。

• 核心优势总结：ABB DSAI130D 的核心竞争力在于其为 “ABB高端过程控制系统” 提供了经过深度优化、兼具高精度、高密度和强大诊断能力的模拟量输入解决方案，是追求系统可靠性、数据准确性和长期稳定性的用户的理想选择。

选型建议与注意事项

• 选型建议：

  1. 系统架构确认：确认主控制器为ABB AC 800M系列，并规划好I/O站（本地或远程）的通信协议和网络。

  2. 信号清单整理：详细列出所有模拟量输入点的信号类型（mA/V/RTD）、量程和是否要求隔离。

  3. 精度与响应要求：根据工艺控制需求，确认模块的精度和采样速率是否满足。

  4. 基座单元与电源：选择合适的S800 I/O基座单元，并核算I/O站的总功耗。

• 注意事项：

  1. 正确配置与接线：根据信号类型正确设置硬件跳线（如果适用）和在软件中配置通道参数。严格按照手册接线，注意屏蔽和接地。

  2. 传感器供电：对于两线制变送器，需确保回路供电（通常由模块或外部隔离器提供）。

  3. 热插拔操作：如需在线更换，必须遵循ABB规定的安全流程，确认系统状态允许。

  4. 定期校准：尽管模块自身稳定性高，但建议定期对重要测量回路进行系统性校准。

  5. 固件版本管理：注意模块固件与控制器及工程软件的兼容性。
