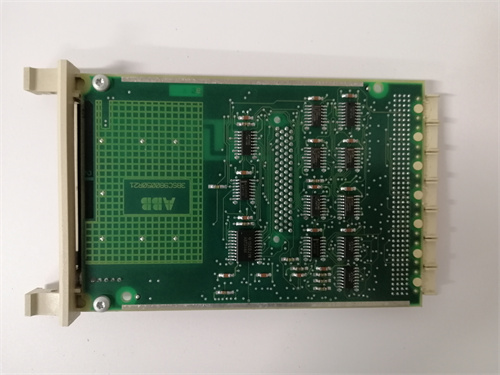

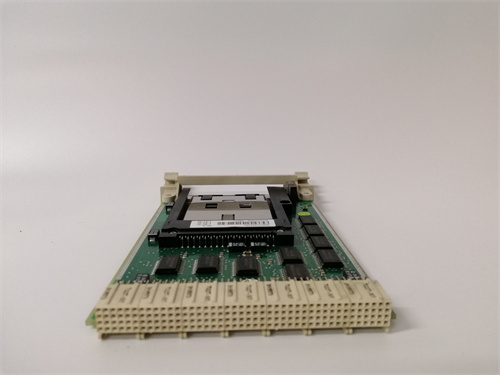

ABB M063B

产品描述

ABB M063B 是ABB公司为其工业自动化及传动系统设计的一款关键电力电子模块，通常作为特定型号变频器或大功率驱动器内部的功率单元或核心控制板的一部分。该模块在ABB的驱动产品家族中承担着关键的信号处理、门极驱动或电源转换功能，是确保整个驱动装置稳定、高效运行的核心组件之一。ABB M063B 体现了ABB在高功率密度设计和可靠电力电子技术方面的专业能力，其性能直接影响到电机控制的精度、响应速度和系统效率。正确识别和使用M063B 模块对于设备的维护、修复和长期可靠性至关重要。

产品参数

• 制造商： ABB

• 部件型号： M063B

• 产品类别： 电力电子模块/驱动系统核心组件

• 常见功能定位：

  • IGBT门极驱动板： 用于驱动大功率IGBT（绝缘栅双极型晶体管），提供正确的驱动电压、电流及保护逻辑（如短路保护、欠压锁定）。

  • 直流母线电容板/电源板： 包含直流支撑电容、均压电阻及相关的测量电路。

  • 控制接口板： 连接主控DSP板与功率单元的桥梁，进行信号隔离、电平转换和故障反馈。

• 电气特性： 具体电压、电流额定值及接口定义严格遵循其所在变频器型号（如ACS800, ACS880等系列中的特定功率单元）的原始设计。

• 兼容性： 专用于ABB特定系列和特定功率段的变频器/驱动器内部，作为其模块化设计的组成部分。不可跨平台通用。

• 通信接口： 通常通过光纤或专用排线与上级控制器进行高速、隔离的通信，以传输PWM脉冲和状态信息。

优势与特性

1. 高集成度与可靠性设计： ABB M063B 模块采用了优化的电路布局和高质量的元器件，将复杂的驱动或电源功能集成于紧凑的板卡上，减少了外部连线和故障点，提升了整体系统的平均无故障时间（MTBF）。

2. 精确的保护与诊断功能： 如果作为门极驱动板，该模块通常集成了先进的IGBT保护功能（如Vce饱和检测、短路保护），能够实现微秒级的故障检测和关断，有效保护昂贵的功率半导体。

3. 信号完整性与抗干扰能力： 模块设计注重强电与弱电之间的电气隔离，并采用抗干扰设计，确保在复杂的电磁环境中控制信号的准确无误，保障了驱动的稳定运行。

4. 原厂匹配与性能保障： 作为ABB原厂设计的M063B 模块，其在电气参数、机械尺寸和热设计上与所属的功率单元完美匹配，确保设备恢复至出厂设计的性能与安全标准。

5. 便于维护与更换： 模块化设计使得在发生故障时，可以相对快速地定位并更换此核心子模块，而无需更换整个功率单元或驱动器，节省了维修时间和成本。

应用领域案例

• 大功率工业变频器： 用于冶金行业的轧机主传动、矿山的大型提升机或皮带机驱动（如ABB ACS6000, ACS800系列中压或大功率低压变频器）的内部功率单元。

• 船舶推进系统： 在ABB的Azipod®吊舱推进器或船用变频驱动系统中，作为关键的控制和驱动部件。

• 能源与电力： 应用于大型水泵、风机（如电站引风机、送风机）的变频节能改造项目中的大功率驱动器。

• 重型机械设备： 如大型试验台、港口起重机驱动系统中的功率模块。

与竞争产品比较

与其他品牌（如西门子（Siemens）、丹佛斯（Danfoss））变频器的内部功率模块或通用第三方替代品相比，ABB M063B 的突出特点是其系统专属性和性能原真性：

• 深度垂直整合： M063B 是ABB为其特定驱动平台量身定制的非标核心部件。其电路参数、通信协议和机械接口是封闭生态的一部分，无法与竞争对手的产品直接互换。

• 功能与保护的协同设计： 其保护逻辑（如IGBT退饱和检测的阈值、响应时间）与ABB的主控算法和功率半导体特性深度绑定，共同构成了完整的驱动保护链。通用替代品可能无法完美复现这一协同效果，存在保护失灵或误动作的风险。

• 价值体现： 它的价值在于保障整个高价值驱动设备的功能与安全。替代品的选择范围极小，且风险极高，通常仅限于原厂备件或经过严格认证的翻新件。

选型建议与注意事项

1. 精确识别与溯源： 这是最关键的一步。M063B 必须通过故障设备上原模块的完整型号和部件号进行精确匹配采购。不同驱动器型号甚至不同生产批次的M063B 可能存在不兼容的差异。

2. 明确故障上下文： 记录模块故障时驱动器的整体状态（如报警代码、故障现象），有助于判断是否仅是此模块损坏，还是由其他问题（如IGBT击穿、母线短路）导致的连带损坏。更换M063B 后必须排查根本原因。

3. 仅作为原设备维修备件： 该模块仅用于ABB原装特定型号驱动器的维修和备件更换。不能用于自行组装新系统或其他品牌设备。

4. 强制通过官方渠道采购：

   • 强烈建议并优先联系ABB官方售后服务或授权的大型传动备件代理商进行采购。这是确保模块为正品、质量可靠、且能获得技术支援的唯一推荐途径。

   • 使用非原厂仿制模块风险极大，可能导致驱动性能下降、频繁故障、关键保护功能失效，甚至引发设备严重损坏或安全事故。相关产品信息可查询：ABB M063B。

5. 专业更换与测试： 更换操作必须由熟悉ABB驱动器内部结构、具备高压操作资质的专业技术人员执行。操作前后需对相关电容进行充分放电。更换后，必须使用专用设备对功率单元进行静态测试（如检查驱动波形、绝缘）和上电后的动态测试，确保功能正常。

6. 防静电与妥善保管： 模块包含精密的电子元件，在拿取、运输和储存时必须严格遵守防静电（ESD）规范，避免因静电放电造成隐性损伤。
