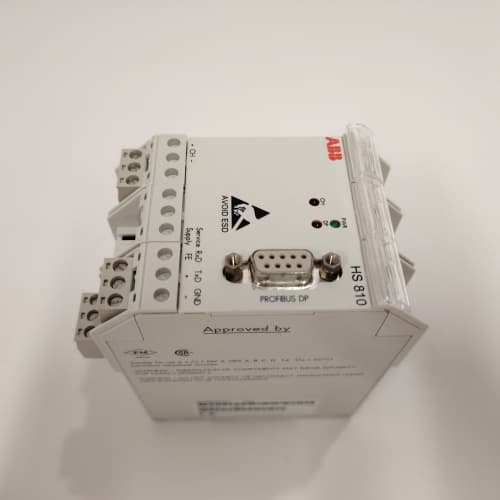

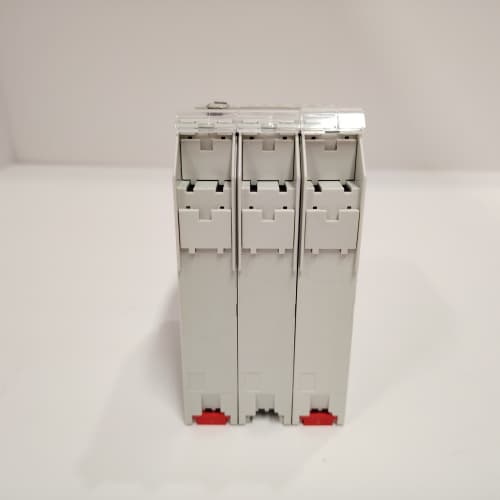

ABB HS810 3BDH000305R0101

产品概述与描述

ABB HS810 3BDH000305R0101 是ABB公司为其工业自动化系统设计的一款关键数字量输出模块。该模块是ABB I/O系列家族的一员，通常用于其AC 800M、S800或S900系列I/O站，作为连接可编程控制器（PLC）或分布式控制系统（DCS）与现场执行设备的核心接口。它的核心功能是将控制系统的内部逻辑指令（“1”或“0”）转换为能够直接驱动现场设备（如继电器、接触器、电磁阀、指示灯、报警器等）的物理开关信号。具体而言，ABB HS810 提供多路独立的、具有电气隔离的输出通道，确保每路输出都能安全、可靠地控制独立的负载。在复杂的工业自动化网络中，可靠准确的输出执行是控制逻辑得以最终实现的保证，因此 HS810 模块的稳定性和带载能力对于整个系统的可靠运行至关重要。

详细产品参数

• 制造商 / 品牌： ABB。

• 零件号 / 型号： HS810 3BDH000305R0101 (3BDH000305R0101为详细物料号)。

• 模块类型： 数字量输出（DO）模块。

• 兼容性： 专用于ABB S800/S900 I/O系统，与相应的I/O基座（如SA801）和通信接口模块配合使用，可接入AC 800M等控制器网络。

• 输出点数： 通常为16点或32点高密度输出（需根据具体型号后缀确认）。

• 输出类型： 继电器输出 或 固态晶体管输出。

  • 继电器输出： 触点形式为常开（NO）或转换触点（CO），可切换交流或直流负载，负载能力强（如2A @ 250VAC），但寿命受机械动作次数限制。

  • 固态输出： 仅适用于直流负载，开关速度快，寿命长，但通常需要外部保护电路（如续流二极管）。

• 隔离： 通道与系统逻辑之间以及通道之间（通常以分组形式）采用光电隔离，以保护控制系统免受现场侧电气干扰和故障影响。

• 负载能力： 每路输出有特定的电压和电流额定值（例如，继电器输出：2A， 250VAC/30VDC；晶体管输出：0.5A， 24-48VDC），必须严格遵守。

• 状态指示： 每个输出通道均配有LED指示灯，用于直观显示输出状态（通电/断电）。

• 诊断功能： 可能包括对输出回路短路或开路的检测功能（取决于具体型号）。

主要优势与特点

ABB HS810 3BDH000305R0101 模块的核心优势在于其高可靠性、灵活的负载驱动能力以及出色的系统集成度。作为ABB S800 I/O系统的一部分，它享有模块化、可热插拔的设计优势，支持在线维护和更换，最大程度减少了系统停机时间。其提供的继电器输出版本具备交直流负载通用的能力，为用户提供了极大的灵活性和便利性，尤其适用于驱动不同电压类型的多种现场设备。模块坚固的工业设计和良好的抗电磁干扰（EMC）性能，确保其在恶劣的工厂环境中也能稳定工作。清晰的每点LED状态指示为现场调试和快速故障排查提供了极大帮助。此外，通过ABB的工程软件（如Control Builder或Automation Builder），可以轻松地对模块及其输出点进行配置和监控，实现了从工程到维护的全生命周期高效管理。

典型应用场景

该模块广泛应用于需要可靠离散控制的流程工业和制造领域。在汽车制造厂的焊装车间，ABB HS810 用于控制数百个气动夹具的电磁阀，实现车身的精准定位与焊接。在水处理厂，它驱动泵的接触器、阀门的电动执行机构以及报警蜂鸣器。在食品饮料生产线，它控制灌装阀、贴标机和包装机的启停。在楼宇自动化中，它可以开关照明回路、风机盘管和水泵。在这些场景中，模块需要频繁、可靠地动作，其输出的每一次通断都直接关联到生产步骤的执行或安全状态的切换。

与竞争产品的比较

与通用品牌的继电器输出模块相比，ABB HS810 的优势在于其深度集成于ABB强大的DCS/PLC生态系统中，在诊断信息完整性、软件配置便捷性和长期供货稳定性上通常更胜一筹。与西门子ET 200系列或罗克韦尔Point I/O的同类模块相比，HS810 的功能和性能处于同一水准，竞争差异主要体现在各自所属的控制器平台和网络架构上。ABB S800 I/O以其高度的模块化和坚固性在重工业领域享有声誉。HS810 的继电器输出版本在直接驱动交流负载方面，比许多仅提供晶体管输出的模块更具实用优势，减少了中间继电器的使用。

选型建议与注意事项

1. 明确输出类型与负载： 首要任务是确认您需要的 HS810 是继电器输出型还是晶体管输出型，并据此选择对应物料号。同时，详细计算每路负载的电压、电流（特别是启动冲击电流）和类型（阻性、感性），确保在模块的额定容量范围内。

2. 系统兼容性确认： 确认该模块与您现有的I/O基座（如SA801）、通信接口模块（如CI801）及控制器系统完全兼容。错误的组合将导致无法通信。

3. 保护电路设计： 对于驱动感性负载（如电磁阀、接触器线圈），必须在负载两端并联续流二极管（直流负载）或RC吸收回路/压敏电阻（交流负载），以抑制关断时产生的感应电压尖峰，保护模块输出触点或晶体管。

4. 热插拔操作规范： 尽管支持热插拔，但必须在系统设计允许且遵循正确操作规程的前提下进行（例如，在冗余配置或确认单模块可承受全部负载时），避免意外断电。

5. 采购正品与技术支持： 建议通过ABB官方或其授权渠道采购，以确保获得正品、正确的技术文档以及专业的应用支持。仿冒模块在安全性和可靠性上存在巨大隐患。
