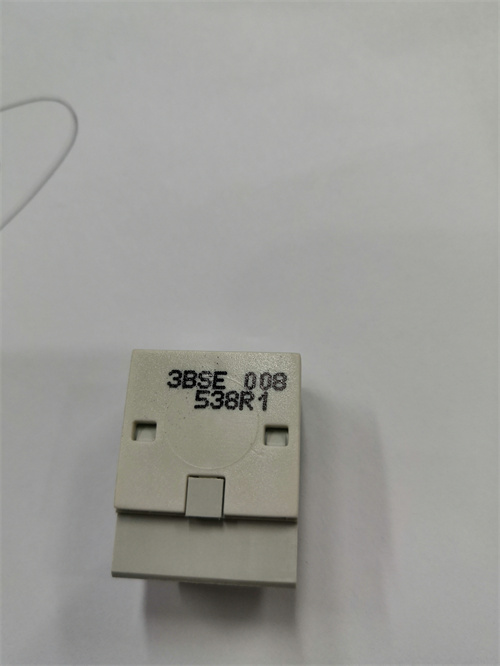

ABB TB807

产品概述与介绍

ABB TB807 是一款用于ABB S800 I/O 系统的高密度数字量输入（DI）端子板。它本身并非独立的I/O模块，而是作为S800 I/O模块（如DIDO模块）与现场传感器之间的电气接口和接线端子排。ABB TB807 的主要功能是为大批量的数字量输入信号（例如来自接近开关、按钮、限位开关的干接点或湿接点信号）提供安全、可靠且易于维护的物理连接点。它极大地简化了控制柜内的接线工作，是构建整洁、模块化自动化系统的重要组件。

详细产品参数与规格

这款端子板的技术特性由其机械结构和电气连接方式定义：

• 主要功能： S800 I/O 系统的数字量输入信号端子板，属于“远程接线”方案的一部分。

• 通道数量： 通常为高密度设计，例如提供16个或32个独立的双端接线端子，用于连接相同数量的数字输入信号。

• 接线端子类型： 采用可插拔的笼式弹簧夹紧技术（Cage Clamp） 或螺丝夹紧端子。这种设计允许使用螺丝刀快速接线，无需扭力扳手，且抗振动性强。

• 连接方式：

  • 现场侧： 每个通道提供两个端子，用于连接现场传感器的两根导线。

  • 系统侧： 通过一个集成的多芯连接器或电缆，与对应的S800 I/O模块（如DI801）背部相连。

• 电气隔离： 通道之间通常是相互隔离的，或者以组为单位隔离，有助于防止接地环路和信号干扰。

• 状态指示： 某些型号可能集成有LED指示灯，对应每个输入通道，用于在端子板上直接显示该点的信号状态（有电/无电），便于现场快速诊断。

• 额定电压/电流： 端子本身的额定值通常很高（如300V，10A以上），足以满足工业传感器信号的要求。实际工作参数由与之配套的I/O模块决定。

• 配套模块： 必须与特定的S800 I/O模块（例如DI801 32通道数字量输入模块）配对使用。ABB TB807 是其指定的专用端子板。

• 安装方式： 设计用于直接卡装在标准的35mm DIN导轨上。

主要优势与特点

ABB TB807 端子板为系统接线提供了显著的工程和维护优势：

• 卓越的接线效率与可靠性： 笼式弹簧夹紧技术实现了快速、可靠且免维护的接线，大幅节省了柜内接线时间，并确保了长期运行的连接稳定性。

• 清晰的信号分离与诊断： 高密度布局和可能的每通道LED指示，使得大量信号线井然有序，故障点一目了然，极大简化了安装和排查工作。

• 真正的模块化设计： 作为S800 I/O系统“模块-端子板”分离理念的体现，TB807 允许在不干扰模块主体或系统总线的情况下，单独拆卸端子板进行接线或更换。这提高了系统的可用性和维护便利性。

• 节省空间与优化布局： 将密集的接线任务从紧凑的I/O模块本体转移到专用的端子板上，使得模块布局更整洁，散热更好，也方便了线缆的捆扎和管理。

• 完美的系统兼容性： 作为ABB原装配件，ABB TB807 确保与对应的S800 I/O模块在机械、电气和信号匹配上完美兼容，消除了第三方端子板可能存在的接触不良或引脚定义错误的风险。

应用场景与案例

这种高密度数字输入端子板适用于任何需要采集大量开关量信号的工业场合：

• 汽车制造生产线： 连接流水线上数百个用于检测零件位置、夹具状态、安全门开关的接近传感器和光电传感器。

• 大型包装机械： 汇集所有材料检测、位置定位、产品有无检测的传感器信号。

• 物料输送系统（MHS）： 连接遍布分拣线和立体仓库的行程开关、条码阅读器触发信号、托盘到位检测开关。

• 水处理厂： 采集多个泵站、阀门的状态反馈（开/关）、液位开关、故障报警接点。

• 楼宇自动化： 集中连接各楼层的门禁状态、火灾报警探测器、应急按钮的信号。

一个典型应用案例是汽车车身车间的焊接机器人单元。一个DI801模块配合其专用的ABB TB807端子板，用于采集该工位所有夹具的夹紧确认信号、焊枪到位信号、安全光幕状态以及机器人自身的准备信号。所有传感器的电缆整齐地接在TB807端子板上，而模块则整洁地安装在导轨上。维护时，技术人员可以直接在端子板上测量信号或通过LED快速定位故障传感器，无需触及上方的模块和总线电缆。

与竞争产品的比较

与实现类似功能的其他方案相比：

• ** vs. 集成端子台的I/O模块：** 许多品牌的I/O模块将接线端子直接做在模块上。ABB TB807 的分离式设计优势在于维护性和可扩展性。当需要更换模块或检查接线时，分离式设计的干扰更小。

• ** vs. 通用端子排+飞线：** 相比使用独立的通用端子排再用线缆连接到模块，TB807 提供了标准化、一体化的解决方案，连接更可靠，布局更美观，且自带可能的诊断指示灯。

• ** vs. 其他品牌的远程端子板（如西门子TM系列）：** 功能定位类似，都是高端模块化I/O系统的组成部分。竞争的核心在于所依附的I/O系统平台（S800 vs. ET200等）的整体性能、软件集成度和品牌生态系统。ABB TB807 是ABB S800 I/O系统高可靠性架构中的一个优化组成部分。

选型建议与注意事项

正确选型和使用此端子板需注意以下几点：

1. 严格的配套验证： 选择 ABB TB807 前，必须确认它是否与您计划使用的具体S800 I/O模块型号（如DI801，DSQC等）完全兼容。不同模块的端子板可能不通用。

2. 确认通道数量与类型： 核实TB807的通道数（如32点）是否满足您的需求，并确认其设计用于“数字量输入”（DI），而非输出或其他信号。

3. 规划接线与标识： 尽管接线方便，但仍需提前规划线缆走向。务必为每一路接线做好清晰、持久的线号标识，这是后期维护最重要的基础工作。

4. 利用诊断功能： 如果选用的TB807型号带LED，应充分利用它进行初始上电测试和日常巡检，快速识别无信号或常信号的异常通道。

5. 安装与拆卸规范： 安装到DIN导轨上时确保卡扣到位。在需要将端子板从I/O模块上拔下时，务必先切断该I/O站的电源，并遵循模块手册中的步骤，通常需要先松开一个锁定杆或螺丝。

6. 订购与备件： 作为系统配件，建议在订购主模块时一并订购。保留适量的ABB TB807端子板作为备件，以应对现场改造或损坏更换的需求。在进行任何操作前，请务必参考对应S800 I/O模块的官方手册中关于端子板的部分，具体信息可通过 ABB TB807 产品链接查找。确保现场接线人员了解笼式弹簧夹紧技术的正确操作方法（使用标准螺丝刀直插、直拔）。
