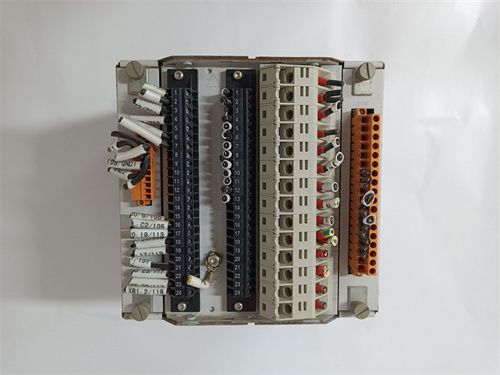

ABB REF615C_C HCFFAEAGANB2BAN1XC

产品概述与介绍

ABB REF615C_C HCFFAEAGANB2BAN1XC 是一款高度集成的馈线保护与控制装置，属于ABB Relion® 600系列中的馈线保护继电器。这款智能电子设备（IED）专门设计用于中压电网（通常为6.6kV至40.5kV）中馈线、母联、变压器和电机的全面保护、控制、测量和监视。后缀“HCFFAEAGANB2BAN1XC”是一套详细的产品代码，精确定义了该特定装置所包含的保护功能、通信选项、额定值及硬件配置。作为一款数字式多功能继电器，ABB REF615C_C HCFFAEAGANB2BAN1XC 是提高配电网自动化水平、可靠性和安全性的核心设备。

详细产品参数与规格

该装置的技术规格由其保护功能套件和硬件配置代码完全定义：

• 核心保护功能套件： 代码“HCFFAEAG”等部分指明了其标准内置的保护功能，主要包括：

  • 三段式方向/非方向过流保护（50/51， 50N/51N）：带瞬时和定时限元件。

  • 方向性接地故障保护：灵敏且可选择方向。

  • 过电压/欠电压保护（59/27）。

  • 过频率/欠频率保护（81O/U）。

  • 自动重合闸功能（79）：支持一次或多次重合闸。

  • 断路器失灵保护（50BF）。

• 测量与监视： 连续测量三相电流、电压、有功/无功功率、功率因数、频率、电能及需量。

• 控制功能： 内置断路器控制（合/分闸）及可编程逻辑。

• 通信协议： 代码中的“ANB2BAN1XC”部分指定了硬件接口和协议，通常包括：

  • IEC 61850（用于变电站自动化，支持GOOSE和MMS）。

  • IEC 60870-5-103 或 Modbus RTU（用于传统SCADA）。

  • DNP3.0（常见于北美市场）。

  • 物理接口可能包括以太网端口、光纤端口和RS485串口。

• 额定值： 电流输入（通常为1A或5A），电压输入（例如110V或220V），电源电压（例如24-48V DC， 48-125V DC， 110-250V DC/AC）。

• 人机界面（HMI）： 配备图形化液晶显示屏和导航按键。

主要优势与特点

ABB REF615C_C HCFFAEAGANB2BAN1XC 为配电网络提供了多项显著优势：

• 多功能集成与高可靠性： 将过去需要多个独立继电器才能实现的功能集成于一台紧凑设备中，极大地简化了系统设计、接线和调试，同时凭借ABB的工业级品质确保了极高的运行可靠性。

• 强大的选择性保护： 其先进的保护算法（如带方向性的过流和接地故障保护）能快速、准确地隔离故障区段，最大限度地缩小停电范围，保障非故障区域的持续供电。

• 先进的通信与互操作性： 原生支持IEC 61850标准，可无缝集成到现代数字化变电站中，实现设备间快速通信（GOOSE）和高效的站级数据集成，为智能电网应用奠定基础。

• 灵活的配置与用户友好性： 通过ABB直观的PCM600或Relion® 615系列专用配置工具，可以轻松地定制保护定值、逻辑方案和通信参数。其本地HMI也便于现场操作和查看实时数据。

• 丰富的诊断与事件记录： 提供详细的故障录波、顺序事件记录（SOE）和设备自诊断信息，极大地方便了故障后的原因分析和设备的预防性维护。

• 适应性强： 通过精确的产品代码选型，ABB REF615C_C HCFFAEAGANB2BAN1XC 可以根据不同地区标准、不同应用场景（如中性点接地方式）进行定制，满足全球客户的多样化需求。

应用场景与案例

该继电器是变电站和工业配电系统中的主力保护设备：

• 变电站中压馈线： 作为出线柜的主保护，保护电缆或架空线路。

• 厂矿企业内部供电系统： 保护总降压站至各车间变电所的馈线。

• 母联分段开关： 实现母线分段保护、备用电源自动投入（BZT）功能。

• 配电变压器： 作为变压器的主保护或后备保护。

• 大型电动机： 提供综合的电机保护功能。

一个典型应用案例是某工业园区10kV配电系统的改造。项目中，所有10kV出线柜原有的电磁式保护装置被更换为ABB REF615C_C HCFFAEAGANB2BAN1XC。新装置不仅提供了更精确、更快速的过流和接地故障保护，其内置的自动重合闸功能在瞬时性故障时能快速恢复供电。通过IEC 61850网络，所有保护数据、电度量信息和事件记录被实时上传至中央监控系统，实现了配电网的全面可视化和智能化管理，显著提升了供电可靠性和运维效率。

与竞争产品的比较

与同类馈线保护装置相比，如西门子 SIPROTEC 7SJ80、施耐德电气 Sepam 系列 或GE Multilin F650，ABB REF615C_C HCFFAEAGANB2BAN1XC 具有鲜明的竞争力：

• Relion® 平台协同优势： 作为ABB Relion® 家族成员，它与同系列的其他保护设备（如变压器保护、母线保护）在工程工具、通信架构和外观设计上保持高度一致，降低了用户的学习和维护成本。

• IEC 61850实施的成熟度： ABB是IEC 61850标准的领导者之一，其Relion® 系列产品在标准实施、工程实践和互操作性测试方面经验丰富，备受市场信赖。

• 功能深度与灵活性： 在相同的物理尺寸下，其保护功能的丰富程度和逻辑可编程能力通常处于行业领先水平，能够满足非常复杂的应用需求。

竞争对手可能在特定市场的地域化服务、与自家配电自动化系统的深度整合、或在某些特定算法（如小电流接地选线）上各有千秋。最终选择常基于项目规范、现有品牌架构、总拥有成本及服务支持网络。

选型建议与注意事项

选型、配置和应用此保护装置需遵循严谨的工程流程：

1. 精确解读产品代码： 选型时，必须确保冗长的后缀代码HCFFAEAGANB2BAN1XC所代表的功能集（保护、通信、电源、硬件选项）完全符合项目技术规范的要求。这是确保设备功能正确的第一步。

2. 详细的系统研究： 必须进行短路电流计算、保护配合（协调）研究和整定值计算。保护定值（如电流门槛、时间延迟）必须与上下游保护设备正确配合，确保选择性。

3. 通信系统集成规划： 在项目早期确定变电站的通信网络架构（如站控层网络、过程层网络），并据此在REF615C_C中正确配置IEC 61850模型、报告控制块和GOOSE收发机制。

4. 严格的二次回路设计： 设计正确的CT、VT接线图、直流电源图和跳闸回路图。确保CT极性、变比和容量满足装置要求，跳闸回路安全可靠。

5. 全面的调试与测试： 安装后，必须使用专业的继电保护测试仪对所有保护功能进行逐一验证，包括定值校验、逻辑测试和通信（如GOOSE）联调。必须进行整组传动试验，验证从保护动作到断路器跳闸的整个回路的正确性。

6. 文档管理与安全： 妥善保管最终的装置配置（CID）文件、定值单和所有测试报告。操作和维护必须由合格的电工/保护工程师执行，严格遵守电气安全规程（挂牌上锁LOTO）。在进行任何现场工作前，务必以 ABB REF615C_C HCFFAEAGANB2BAN1XC 的官方技术手册为准，相关信息可通过产品链接查找。定期检查装置的运行状态和事件记录，并保持固件版本更新。
