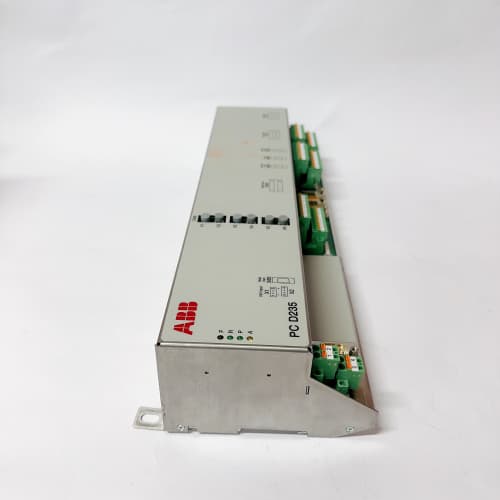

ABB PCD235B1101 3BHE032025R1101

ABB PCD235B1101 3BHE032025R1101

产品描述
ABB PCD235B1101 3BHE032025R1101 是ABB公司为其电力与过程工业应用设计的专业保护与控制设备。该型号属于ABB RELION® 保护继电器家族中的 PCD系列，具体是一款 差动保护继电器。这款设备专门用于为电力变压器、发电机、大型电动机或母线提供高可靠性、高灵敏度的主保护。ABB PCD235B1101 采用先进的数字信号处理技术和成熟的差动保护算法，能够快速、准确地识别设备内部故障（如绕组匝间短路），并瞬时发出跳闸指令，防止故障扩大，保护昂贵的主设备。其完整的订货号 3BHE032025R1101 确保了备件的精确追溯与交付。在发电、输配电及大型工业电力系统中，部署 ABB PCD235B1101 是保障电力资产安全和系统稳定性的关键措施。欲了解详尽的技术参数和应用指南，请访问官方产品页面：ABB PCD235B1101 3BHE032025R1101。

产品参数

• 产品类型： 数字式差动保护继电器

• 所属系列： ABB RELION® 产品家族， PCD 系列

• 保护功能：

  • 主保护： 电流差动保护（带有谐波制动功能，防止励磁涌流误动）。

  • 后备保护： 通常集成过电流、接地故障、过负荷等后备保护功能。

• 电流输入： 多组三相电流输入（例如来自变压器各侧的电流互感器），用于差动计算。

• 通信接口： 标配以太网接口（支持IEC 61850 MMS/GOOSE, Modbus TCP）和串行口，用于集成到变电站自动化系统（SAS）或SCADA。

• 事件记录与故障录波： 内置高分辨率事件顺序记录（SOE）和故障录波功能，便于事故分析。

• 工作电源： 宽范围直流或交流辅助电源输入（如24-250V DC/AC）。

• 标准与认证： 符合IEC 60255, IEC 61850等国际标准，并获得相关认证。

优势与特点

• 极高的安全性与可靠性： 作为主保护设备，ABB PCD235B1101 采用“故障-安全”设计和多重冗余处理机制，其差动保护算法经过全球海量应用验证，确保在内部故障时可靠动作，外部故障或异常工况（如CT饱和、励磁涌流）下可靠不误动。

• 先进的保护算法： 集成了带二次谐波制动、五次谐波制动的比率制动差动特性，有效区分故障电流和励磁涌流、过励磁电流，提高保护的选择性。

• 强大的通信与集成能力： 原生支持IEC 61850标准，便于无缝集成到数字化变电站和智能电网架构中，实现快速GOOSE跳闸和集中式管理。

• 完善的诊断与可视性： 丰富的本地显示（液晶屏）和远程访问功能，提供详细的测量值、事件记录、录波数据和设备自诊断信息，极大简化了调试和维护工作。

• 紧凑的模块化设计： 在紧凑的机箱内集成了完整的保护、测量、控制和通信功能，节省盘柜空间。

应用领域案例

• 发电厂主变压器保护： 用于保护发电机升压变压器，作为内部短路故障的主保护，与发电机保护构成双重化配置。

• 变电站输电变压器保护： 为110kV/220kV及以上电压等级的输电变压器提供差动保护，是变电站继电保护系统的核心之一。

• 大型工业企业主变保护： 在钢铁、石化等企业总降压站，保护为全厂供电的关键变压器。

• 大型电动机/发电机差动保护： 可为高压大容量电动机或发电机本体提供绕组相同及匝间短路保护。

与竞争产品的比较
与其他国际一线品牌（如西门子（SIPROTEC）、通用电气（Multilin）、施耐德（Sepam））的同类差动保护继电器相比，ABB PCD235B1101 在 保护算法的成熟度、产品可靠性历史数据以及在整个ABB RELION® 产品线内的协同性 方面具有强大竞争力。相较于传统的电磁式或早期数字式差动保护，它在功能集成度、通信能力、调试便捷性和信息丰富性上实现了代际超越。其设计深度契合现代变电站数字化（IEC 61850）的需求。

选型建议与注意事项

1. 精确的工程计算： 差动保护的成功应用依赖于精确的电流互感器（CT）参数匹配（变比、型号、伏安特性）和定值计算。必须由专业的保护工程师进行整定计算，确保差动保护区划分正确，制动系数和启动值设置合理。

2. CT配置与接线校验： 必须确保变压器各侧CT的极性正确、接线牢固。在投运前，必须进行严格的带负荷向量测试（六角图测试），以验证接线的正确性。

3. 通信协议规划： 根据项目变电站自动化系统的要求，明确所需的通信协议（IEC 61850, Modbus等）并订购相应的通信授权和配置工具。

4. 辅助电源匹配： 确认现场提供的直流屏或交流电源电压与控制电源额定值匹配。

5. 与后备保护的配合： PCD235B1101 虽然集成了后备保护，但在重要应用中，通常仍需配置独立的、完全冗余的后备保护装置，形成完整的保护方案。

6. 务必在安装、调试和投运过程中，严格遵循ABB提供的《技术手册》、《应用指南》和《整定计算导则》。所有权威文件应通过 ABB PCD235B1101 3BHE032025R1101 产品链接 获取或向ABB电力系统部门咨询。保护继电器的应用涉及电网安全，强烈建议由具备资质的继电保护专业人员进行相关工作
