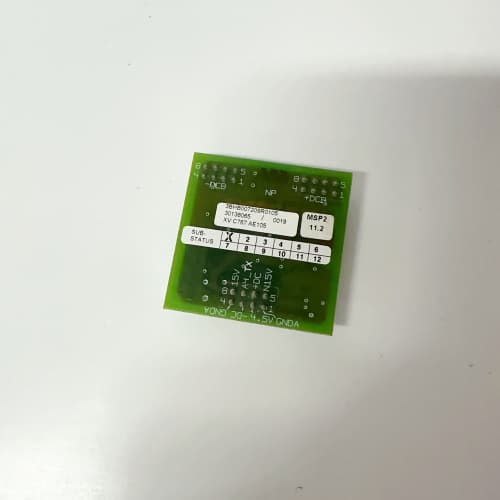

ABB XVC767AE105 38HB007209R0105

ABB XVC767AE105 38HB007209R0105 是ABB公司为其工业自动化系统（特别是AC 800M系列）设计的一款高性能通信接口模块。有关此产品的详细技术规格和配置指南，请访问官方产品链接。该模块是ABB 800xA系统或类似架构中的关键组件，通常作为PROFINET IO控制器模块，负责实现AC 800M控制器与PROFINET工业以太网网络上分布式I/O设备及驱动器的实时、确定性通信。

产品描述

ABB XVC767AE105 38HB007209R0105 是一款功能强大的PROFINET IO控制器通信模块。其中，XVC767AE105 是产品型号，而 38HB007209R0105 是其具体的物料/订货号。该模块设计用于插入ABB AC 800M高性能控制器的机架中，使其能够作为主站管理和控制连接在PROFINET网络上的大量设备，如远程I/O站、变频器、机器人控制器等。通过集成 ABB XVC767AE105 模块，控制系统能够利用PROFINET的高带宽和灵活性，构建开放、高效的设备层网络。其设计符合工业环境的严苛要求，确保了通信的可靠性和实时性。这款 XVC767AE105 模块是ABB推动工厂自动化向工业以太网融合战略的关键产品，其 38HB007209R0105 版本确保了与特定系统版本的兼容性。

产品参数

• 功能： PROFINET IO控制器通信模块

• 兼容系统： ABB AC 800M系列高性能控制器（如PM856, PM860, PM864, PM866, PM891等）

• 通信协议： PROFINET IO（符合IEC 61158标准），支持RT（实时）和IRT（等时实时）通信，支持PROFIsafe安全协议。

• 网络接口： 2个独立的RJ45以太网端口（支持10/100/1000 Mbps），支持线型、星型或环网拓扑（需配合支持MRP的交换机）。

• 连接能力： 支持连接大量的PROFINET IO设备（IO设备数量及模块数取决于控制器性能和配置）。

• 性能： 高数据交换能力和极短的循环时间，满足高速控制和运动同步应用。

• 诊断功能： 全面的LED状态指示（电源、运行、端口状态、网络活动）和通过工程软件访问的详细网络、设备及通道诊断。

• 配置方式： 通过ABB的Control Builder M工程软件，使用GSDML文件进行硬件组态、网络参数设置和设备数据映射。

优势与特性

ABB XVC767AE105 38HB007209R0105 的核心优势在于其将先进的PROFINET技术深度集成到ABB领先的控制平台中。其关键特性包括对PROFINET IRT（等时实时）的支持，可实现微秒级的时钟同步，非常适合多轴协同运动控制和高速工艺应用。双端口设计便于构建线型网络，节省交换机成本并简化布线。模块提供卓越的实时性能和网络诊断能力，确保控制周期的确定性和快速故障定位。作为ABB生态系统的一部分，XVC767AE105 的配置、监控和诊断完全集成在统一的Control Builder M环境中，极大地简化了工程和维护工作，提升了整个系统生命周期的效率。

应用领域中的案例

该模块广泛应用于需要高性能开放式网络和精密协同控制的行业。

• 汽车制造（车身焊接与总装）： ABB XVC767AE105 模块使AC 800M控制器能够作为中央“大脑”，通过PROFINET IRT网络精确同步控制数十台焊接机器人、搬运机器人和伺服压机，实现复杂的车身制造工艺。

• 包装机械与印刷设备： 在高速包装机或轮转印刷机中，该模块用于集成大量的伺服驱动器、电子凸轮和视觉系统，确保各个执行单元的高速同步和精确套准。

• 锂电电池生产（涂布、卷绕）： 在极片制造过程中，通过PROFINET网络同步控制多台张力控制器、纠偏系统和测量仪表，XVC767AE105 是实现高精度、高一致性生产的关键通信枢纽。

与竞品的比较

与通过外部网关连接PROFINET网络的方式相比，ABB XVC767AE105 提供了原生、内核级别的集成，消除了额外的通信延迟和单一故障点，实现了更高的性能和系统可靠性。与其他自动化厂商（如西门子、倍福）内置PROFINET控制器的PLC相比，XVC767AE105 的优势在于其所在的AC 800M平台在复杂流程控制和大型DCS应用上的深厚积累，为需要混合过程与离散控制的场景提供了强大的单一控制平台。相较于ABB前代通信模块，它在带宽、IRT功能和支持设备数量上实现了显著提升。

选型建议与注意事项

1. 控制器兼容性确认： 在选型前，必须确认 XVC767AE105 与您计划使用的具体AC 800M CPU型号及固件版本完全兼容。某些高级功能（如IRT）可能需要特定性能等级的CPU。

2. 网络规划与性能设计： 必须进行详细的PROFINET网络规划，包括网络拓扑、循环时间计算、IRT域划分、设备选型（需支持所需协议版本）等。确保网络设计满足应用实时性要求。

3. 工程软件要求： 配置 XVC767AE105 需要最新版本的ABB Control Builder M Professional软件，并需导入所有第三方PROFINET设备的GSDML文件。

4. 安装与物理层： 使用符合PROFINET Cat.5e或更高标准的工业以太网电缆和接头。正确规划网络拓扑，并在需要高可用性时配置MRP（介质冗余协议）环网。

5. 备件与版本管理： 采购时请指明完整型号 ABB XVC767AE105 38HB007209R0105。注意模块的硬件版本和预装固件版本。作为备件更换时，建议使用相同版本，或确认新版本的向下兼容性。操作前请备份整个项目配置。更换后需进行网络通信测试和设备功能验证
