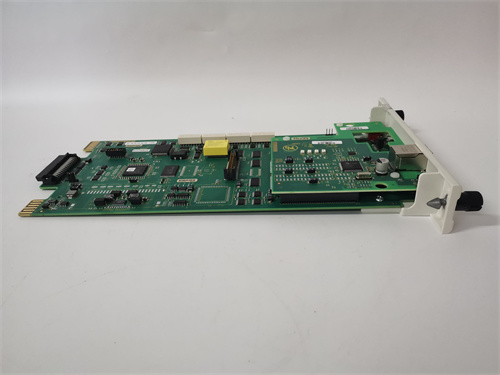

ABB SPBRC410

产品描述

ABB SPBRC410 是ABB公司为其先进的Symphony Plus和Symphony Harmony分布式控制系统（DCS）设计的一款高性能通信处理器模块。该模块在Symphony系统中扮演着通信中枢与协议转换网关的关键角色，主要用于实现控制器网络与更广泛工厂信息网络或第三方设备之间的安全、高效数据交换。具体而言，SPBRC410 模块常常作为连接ABB Harmony控制器（如AC 800M）与标准以太网网络的桥梁，支持诸如OPC、Modbus TCP/IP等通用工业协议，同时也能够处理ABB内部的专用控制网络协议。通过集成ABB SPBRC410，用户可以构建一个更加开放和集成的系统架构，使得过程数据能够被上位的监控系统（SCADA）、制造执行系统（MES）或资产管理系统便捷访问。在现代化工厂的数字化转型中，SPBRC410 是实现IT与OT融合、提升数据可用性的关键硬件组件。

产品参数

• 品牌与系列： ABB， Symphony Plus / Harmony 系列

• 产品型号： SPBRC410

• 模块类型： 通信处理器 / 网络接口模块

• 主要功能： 协议转换、数据路由、网络通信

• 控制侧接口： 连接Symphony系统的控制网络（如MB300或INFI-NET）。

• 信息侧接口： 通常提供多个10/100/1000 Mbps以太网RJ45端口，用于连接工厂信息网络（终端总线）。

• 支持协议：

  • 信息侧： OPC DA/UA（服务器/客户端）、Modbus TCP（服务器/客户端）、SNMP等标准协议。

  • 控制侧： ABB专用控制网络协议。

• 处理性能： 内置强大的处理器，可处理大量并发连接和数据点，支持复杂的路由和数据发布/订阅功能。

• 安全特性： 支持用户认证、访问控制列表（ACL）、防火墙功能等，以增强网络安全。

• 诊断功能： 提供详细的模块状态、网络连接状态、通信负载及会话诊断信息。

• 安装方式： 模块化设计，安装在Harmony系列的标准机架或载板上。

• 电源要求： 通过背板总线从系统机架获取电源。

• 工作温度： 适用于标准工业控制室环境（0°C 至 +60°C）。

优势与特点

1. 强大的开放性与集成能力： ABB SPBRC410 是ABB系统面向外部世界的标准开放接口。它原生支持主流工业以太网协议，使得第三方SCADA、MES或高级应用软件能够无需专用驱动即可直接访问实时过程数据，极大简化了系统集成工作。

2. 高性能与高可靠性： 采用专用通信处理器，即使在高数据吞吐量和多客户端访问的情况下也能保持稳定的性能。其工业级设计确保了在控制室环境中的7x24小时连续可靠运行。

3. 增强的网络安全： 模块内置的网络安全功能（如防火墙、访问控制）允许管理员在控制网络与信息网络之间实施精细化的安全策略，有效抵御未经授权的访问，符合现代工业网络安全的最佳实践。

4. 简化数据架构： 通过SPBRC410，可以实现对底层控制系统数据的集中采集和统一发布，避免了为每个上层应用单独建立数据连接，降低了系统复杂性和维护成本。

5. 无缝的ABB生态系统融合： 作为Symphony Harmony系列的认证组件，其配置、诊断和管理完全集成在ABB的工程与维护工具（如Control Builder M）中，提供了统一的操作体验。

应用领域与案例

ABB SPBRC410 广泛应用于需要进行大规模数据集成和工厂信息化建设的流程工业领域。

• 应用领域： 石油化工、制药、水处理、电力、造纸、矿业。

• 应用案例： 在一个大型化工厂的数字化转型项目中，通过在多套Symphony Plus控制站中部署ABB SPBRC410 通信处理器，将全厂超过5万个过程数据点（如温度、压力、流量、阀门状态）以OPC UA协议安全地发布到工厂级千兆以太网。工厂的MES系统通过OPC UA客户端直接从SPBRC410 订阅所需的生产实时数据，用于生产报表、物料平衡和批次跟踪。同时，厂区的能源管理系统也通过Modbus TCP协议从该模块获取公用工程数据，进行能效分析与优化。SPBRC410 稳定高效地处理了来自不同系统的并发数据请求，成为了工厂“数据中枢”的关键节点。

与竞品对比

与使用第三方独立OPC服务器或通用工业网关的方案相比，ABB SPBRC410 作为原厂深度集成的解决方案具有显著优势。

• VS 第三方独立OPC服务器软件： 第三方软件通常运行在通用的Windows服务器上，存在潜在的稳定性、安全性和性能瓶颈问题。ABB SPBRC410 是专为工业通信设计的硬件设备，可靠性更高，数据延迟更确定，且与DCS系统的集成度（如报警与事件、历史数据访问）更完整。

• VS 通用工业协议网关： 通用网关往往专注于一两种协议的简单转换。SPBRC410 提供的是一个综合性的通信平台，支持多协议并发、高级数据路由、发布/订阅模式和内建的安全特性，功能更为强大和全面，尤其适合企业级的数据集成场景。

选型建议与注意事项

1. 系统兼容性与版本确认： ABB SPBRC410 必须与目标Symphony Plus/Harmony系统的硬件机架、控制器型号及系统软件/固件版本完全兼容。升级前务必查阅ABB的兼容性矩阵。

2. 数据点规模与性能评估： 评估需要对外提供的数据点数量、数据更新频率以及预期的客户端连接数，确保SPBRC410 的处理能力能够满足要求，避免性能过载。

3. 网络架构与安全规划： 在将控制网络通过SPBRC410 连接到信息网络时，必须进行严格的网络安全规划。合理划分VLAN，利用模块的防火墙功能设置访问规则，并遵循最小权限原则。

4. 协议与功能许可： 确认所需的协议（如OPC UA, Modbus TCP）是否已包含在模块的硬件许可中，或是否需要额外购买软件功能密钥（SFK）。

5. 配置专业性： SPBRC410 的配置（尤其是安全策略和复杂数据路由）需要专业知识。建议由经过ABB培训的工程师或系统集成商进行实施。

6. 文档与长期支持： 在部署和配置前，务必从ABB SPBRC410官方页面获取详细的硬件手册、安装指南、配置指南和安全白皮书。考虑到其在网络中的关键地位，建议制定详细的运维和应急预案。
